2.1如何绘制管道?

管道平面定位、怎么调整管径、标高、 立管的绘制、管道占位符

2.1.1新建项目

打开Revit软件,单击应用程序菜单下拉按钮,选择新建”——“项目,弹出新建项目对话框,单击浏览选择“Plumbing-DefaultCHSCHS.rte”样板文件打开,然后点击确定完成。如图2.1.-1所示。


2.1.-1

2.1.2绘制管道

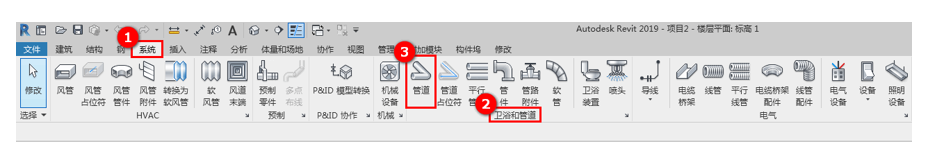

单击系统选项卡切换至系统功能区,单击卫浴和管道面板中的管道工具,或使用快捷键“PI”。如图2.1-2所示。


2.1.-2

打开修改/放置管道上下文选项卡。如图2.1-3所示。


2.1-3

在功能区下方可以看到修改/放置管道选项栏,在选项栏中可以修改管道的管径以及偏移值参数。如图2.1-4所示。


2.1-4

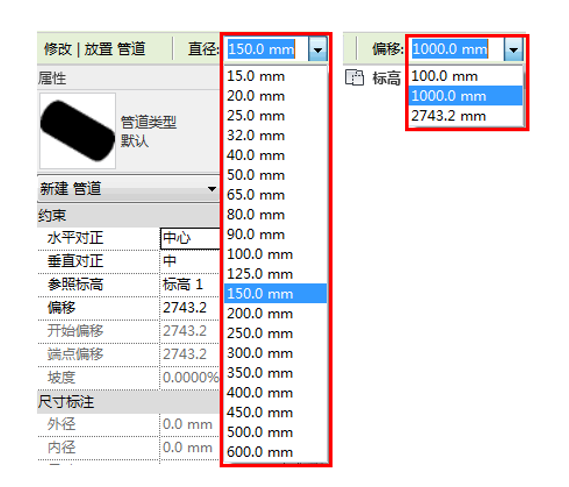

通过单击管径参数下拉按钮,选择符合自己所需的管径大小,或者直接在参数栏中输入符合尺寸目录的管径数值来确定管径的大小。同样的,在偏移参数栏中输入数值来确定管道的相对标高,并且通过下拉按钮,可以选择常用标高值。如图2.1-5所示。


2.1-5

设置完成之后,单击鼠标左键,定位管道起点,向任意方向移动鼠标,再次点击鼠标左键,定位管道终点结束绘制,完成横管的绘制。在确定起点之后,直接输入数值,可以确定管道的长度,接着单击回车键完成绘制。如图2.1-6所示。


2.1-6

管道绘制完成之后,若还想修改管道的相关参数,可以单击需要修改的管道,将会弹出修改/管道上下文选项卡。我们可以通过修改修改/管道选项栏中的参数来调整管道。如图2.1-7所示。


2.1-7

也可以通过单击绘图区域中管道的相关参数进行编辑起点偏移编辑终点偏移以及编辑尺寸标注长度的调整。如图2.1-8所示。


2.1-8

2.1.3绘制立管

在了解了如何在平面图中绘制横管之后,接着来绘制立管。在平面图当中,我们通过两点一线的方法,将横管进行定位,并绘制出来。那么立管我们需要怎么绘制呢?

在平面图当中,根据详细程度的不同,横管以单线或者矩形表示,所以我们可以通过定位起点以及终点的方式将它绘制出来。而立管在平面视图中则以圆或者带十字的圆来表示管道的横截面,无法再通过绘制横管的方法来定位管道的起点以及终点。如图2.1-9所示。


2.1-9

可以非常容易的想到,在立面图中,立管的显示方式与横管在平面图中的显示一致,所以,运用同样的绘制方法,我们可以在立面图中定位并绘制立管。切换至立面图中,首先在系统选项卡下方找到管道功能工具(快捷键:PI),单击鼠标左键,定位立管的起点(起始标高),向任意方向绘制管道,接着单击鼠标左键定位立管的终点(终止标高)。同样的,在定位起点之后,输入数值可以确定立管的长度,然后单击Enter可完成绘制。如图2.1-10所示。


2.1-10

与横管非常相似,在绘制完成之后,单击管道,将弹出修改/管道上下文选项卡,但是在修改/管道选项栏中,只可对直径参数进行修改。如图2.1-11所示。


2.1-11

并且在绘图区域中,可以通过单击参数进行编辑起点偏移编辑终点偏移,即修改立管的起始和终止标高。但是无法编辑尺寸标注长度。如图2.1-12所示。


2.1-12

那么,有没有方法在平面图当中绘制立管呢?

切换到平面图当中,单击系统选项卡,在卫浴和管道面板中单击管道工具。以同样的方法调整管道的直径大小,接着在偏移参数中输入立管的起始标高参数。如图2.1-13所示。


2.1-13

在绘图区域中,单击鼠标左键,定位立管的起点位置,然后将立管的偏移值调整为立管的终止标高,接着双击应用,完成立管的绘制。绘制完成后如图2.1-14所示。


2.1-14

2.1.4管道占位符的应用

管道占位符是用于绘制不带弯头或T形三通的占位符管道的工具,占位符是一种管线的示意性表达,其表现形式以单线几何图形呈现出来,绘制方法与绘制管道一致。

单击系统选项卡,在卫浴和管道面板中单击管道占位符工具,弹出修改/放置占位符上下文选项卡后,调整修改/放置占位符选项栏中的直径偏移参数。如图2.1-15所示。


2.1-15

使用与绘制管道同样的方法,定位管道占位符并绘制出来。绘制完成如图2.1-16所示。


2.1-16

在设计初期,我们可以通过使用管道占位符来确定管道的大概位置,将它们的设计路线给绘制出来。

在设计确定之后,我们可以通过选中我们绘制出来的占位符,在修改丨管道占位符上下文选项卡下方找到转换占位符命令,将占位符转换成为模型。如图2.1-17所示。


转换完成之后管道如图2.1-18所示。


2.1-18
