如何建立可用的钢筋族

作者:小夏 发布于:2017-09-20 浏览:627


相信很多童鞋和我一样在绘制钢筋是发现系统中很多钢筋没有自己想要的钢筋族,那这时就得自己建立一个钢筋族,可是在建立钢筋族完成后载入项目中不可用,那该如何建立一个可用的钢筋族呢?下面以吊筋族为例:

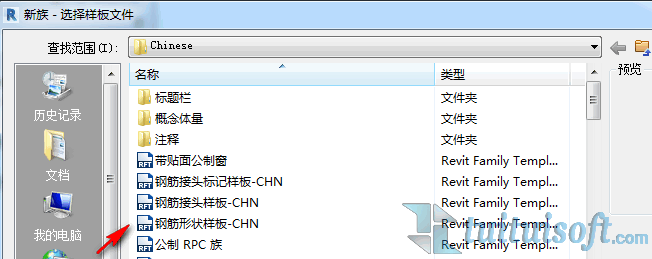

首先新建族“钢筋形状样板-CHN”这个样板里的CHN的意思是:根据国内规范定制的样板。

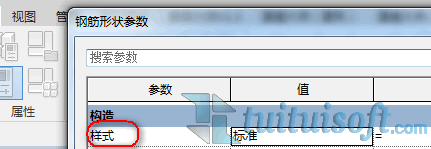

进入族的工作界面后,首先应检查“族类型”属性里的样式是否符合自己的钢筋族样式。在这里选择“标准”样式。

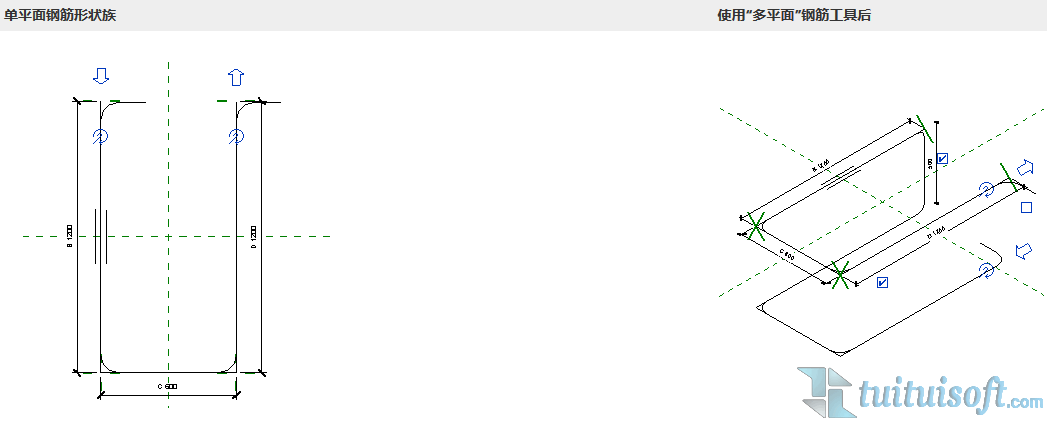

接着修改族编辑器里的平面,系统默认平面为多平面,那单平面与多平面有什么区别呢?

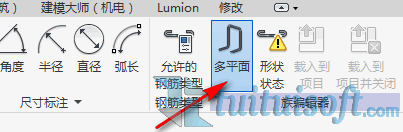

这里选择单平面,则点击多平面改为单平面。


设置好后,接下来就绘制钢筋并添加参数:


绘制好钢筋和添加参数后,发现在族编辑器里的形状状态里高亮显示,,正常情况下,当我们的形状状态为灰色时表示是可以使用的状态,反之高亮显示则是不可用的,族有问题。该如何解决?

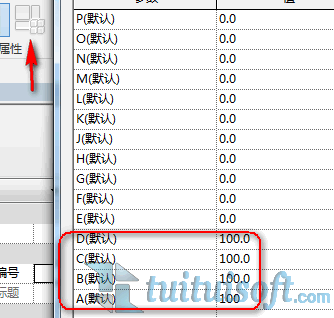

在族类型里的尺寸标注里分别给ABCD 添加尺寸,比如是100

这里的尺寸标注的添加的意思是:指定其数量、参数和公式名称都是由形状内容定义的可变长度。

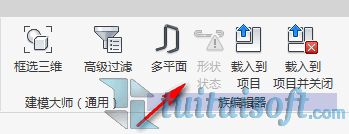

这时钢筋的形状状态颜色变灰了,则表示我们的钢筋为可用的。
