AutoCAD Electrical 2014综合训练教程


一通教育

150 元(一年)

13:47:29

课程主要围绕如何应用AutoCAD Electrica进行原理图绘制、布局图绘制、接线图绘制、已经如何利用端子排工具出端子排表格或图形、利用报告可以创建丰富的各种元件的BOM表。

试学 购买课程 开通年会员

暂无活动!

课件素材下载
课程目录 课程时长
00-00 课程介绍 00:02:05
01-01 AutoCAD Electrical 介绍 00:10:47
01-02 AutoCAD Electrical 功能界面介绍 00:13:18
02-01 创建项目及图形、编辑项目及图形 00:18:14
02-02 图纸清单报告、项目压缩 00:14:13
02-03 项目图形特性—项目设置 00:14:22
02-04 项目图形特性-元件设置 00:19:15
02-05 项目图形特性-线号设置 00:09:34
02-06 项目图形特性-交换参考设置 00:09:33
02-07 项目图形特性-样式、图形格式设置 00:11:27
03-01 图形模板定制-项目描述设置 00:04:31
03-02 图形模板定制-标题栏设置 00:08:58
03-03 图形模板定制-图层管理与定制 00:13:40
04-01 原理图绘制-布线、多母线应用 00:17:43
04-02 原理图绘制-布线、单线应用 00:15:49
04-03 原理图绘制-梯形图的应用 00:12:36
04-04 原理图绘制-导线编辑(上) 00:23:31
04-05 原理图绘制-导线编辑(下) 00:03:53
04-06 原理图绘制-线号的插入 00:15:14
04-07 原理图绘制-编辑线号 00:10:46
04-08 原理图绘制-源箭头、目标箭头 00:07:28
04-09 原理图绘制-串联输入 00:06:49
04-10 原理图绘制-元件库介绍 00:13:26
04-11 原理图绘制-元件库使用 00:26:11
04-12 原理图绘制-编辑元件 00:19:22
04-13 连接器的使用与编辑 00:12:36
04-14 完整单元PLC使用 00:14:21
04-15 参数化PLC使用 00:23:26
04-16 参数化PLC定制 00:23:58
04-17 原理图绘制-回路的使用与提取 00:16:40
04-18 原理图绘制-库符号命名约定 00:22:36
04-19 符号练习-创建垂直液位开关符号 00:26:01
04-20 符号练习-创建水平液位开关符号 00:08:50
04-21 符号练习-多级组合开关符号制作 00:18:19
04-22 符号练习-定制完整单元PLC模块 00:28:48
04-23 符号练习-定制自己的符号库 00:06:21
05-01 面板布局(上) 00:25:53
05-02 面板布局(下) 00:27:23
05-03 面板布局-插入端子 00:07:49
05-04 面板布局-编辑端子 00:12:15
05-05 面板布局-端子排编辑器详解(上) 00::27:20
05-06 面板布局-端子排编辑器详解(下) 00:21:45
05-07 面板符号库定制-控制柜面板定(上) 00:18:21
05-08 面板符号库定制-控制柜面板定(下) 00:18:12
05-09 面板符号库定制-按钮符号定制及使用 00:15:27
05-10 面板符号库定制-铭牌符号2种制作方法 00:14:06
05-11 接线图块定制 0:23:40
06-01 报告应用(上) 00:18:13
06-02 报告应用(中) 00:17:50
06-03 报告应用(下) 00:25:11
07-01 实用工具详解 00:28:40

本课程主要针对电气设计人员,课程讲述如何应用AutoCAD Electrical帮助设计,加速设计进程。课程从零基础入门到高级应用,若你有一些CAD基础知识那么你可以更好的学习本课程,若没有也可以静下心来慢慢学习。课程主要围绕如何应用AutoCAD Electrica进行原理图绘制、布局图绘制、接线图绘制、已经如何利用端子排工具出端子排表格或图形、利用报告可以创建丰富的各种元件的BOM表。

课程主要分2个阶段,第一为软件入门阶段在改阶段课程主要讲述如何应用软件、第二阶段为高级阶段主要讲述如何进行根据自己的项目需求进行定制,比如图形模板定制、原理图符号库定制、菜单定制、面板符号定制、PLC定制等等。

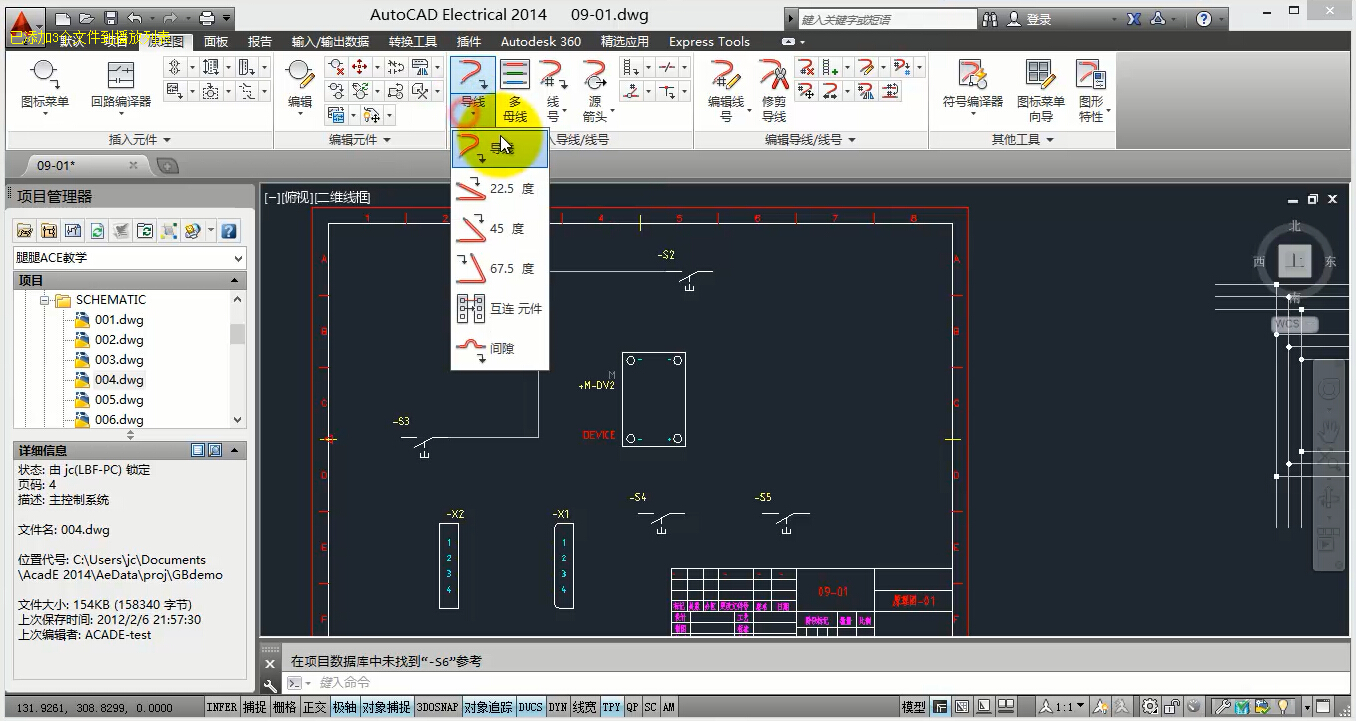

原理图布线:

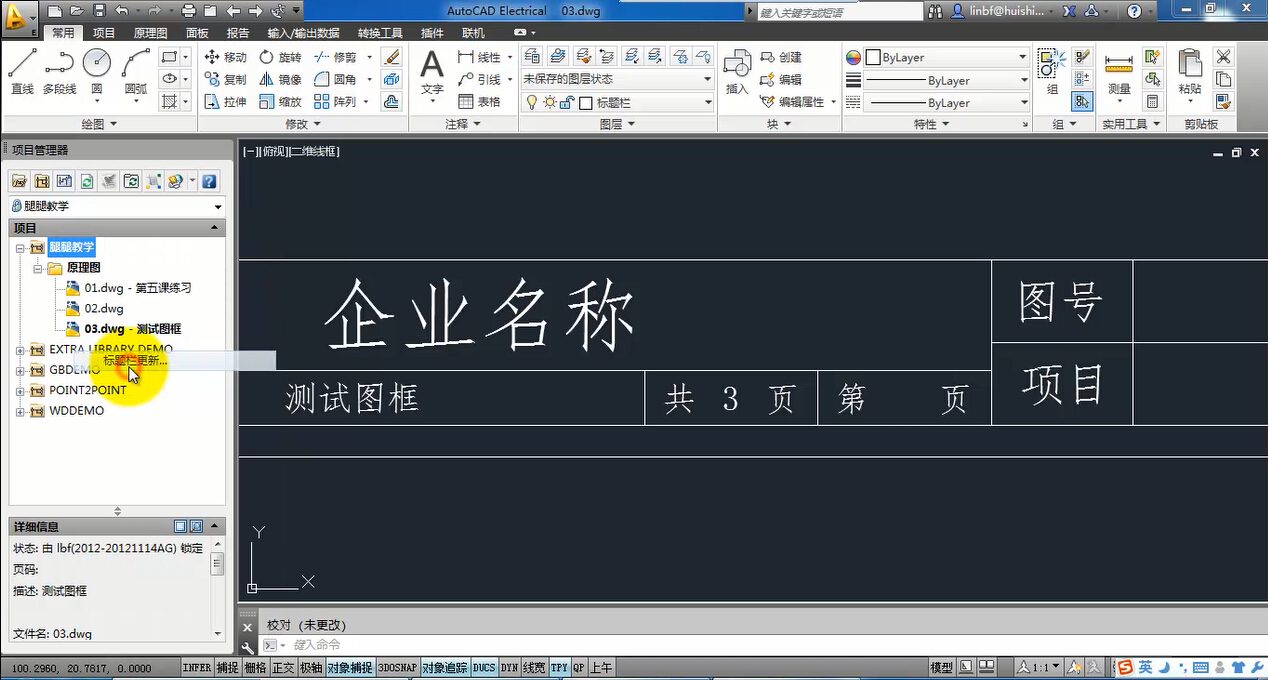

图形模板定制:

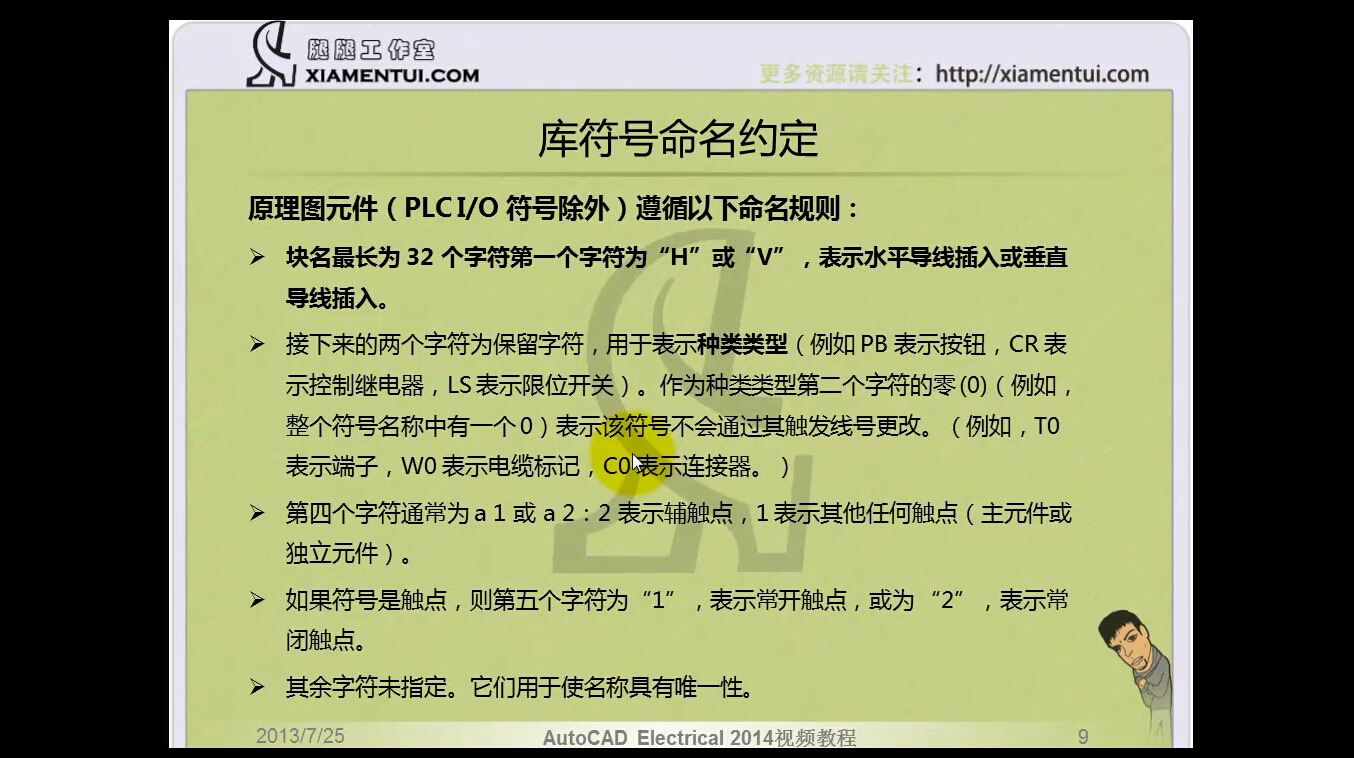

原理图符号介绍:

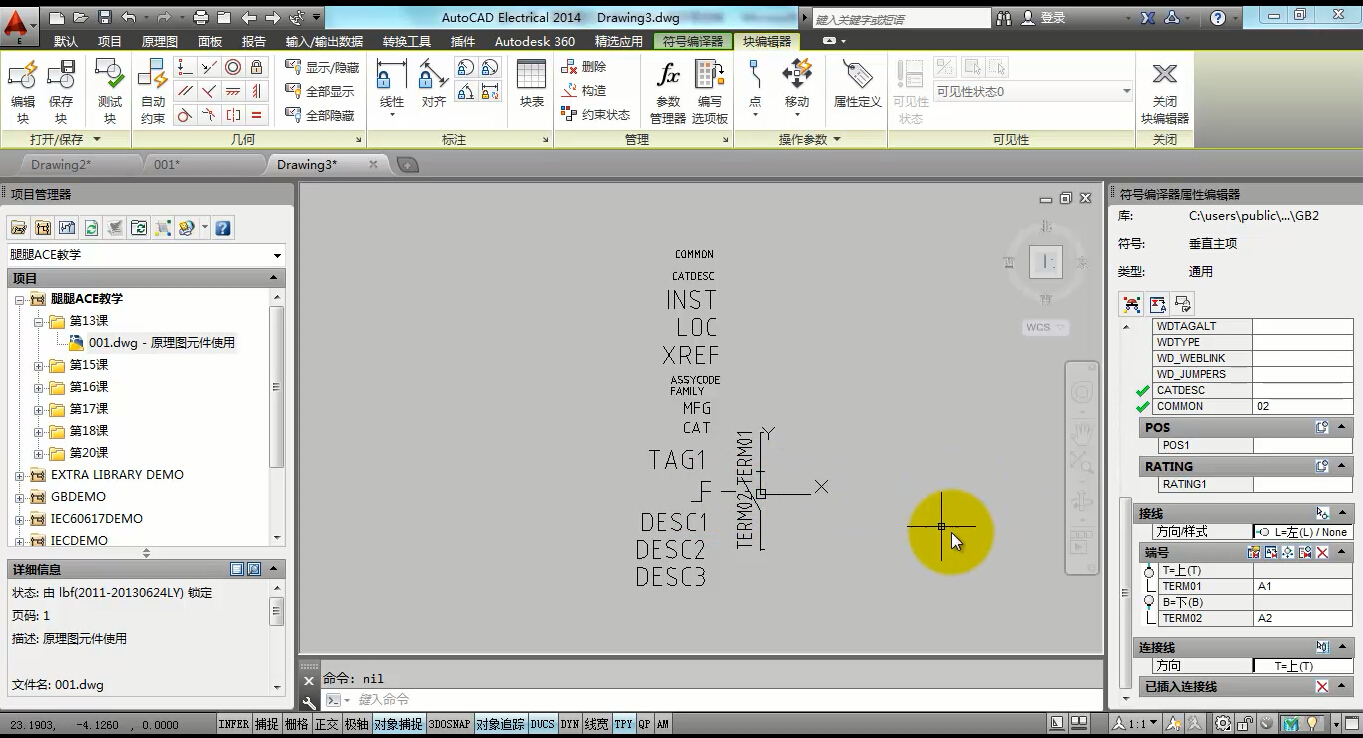

原理图符号定制:

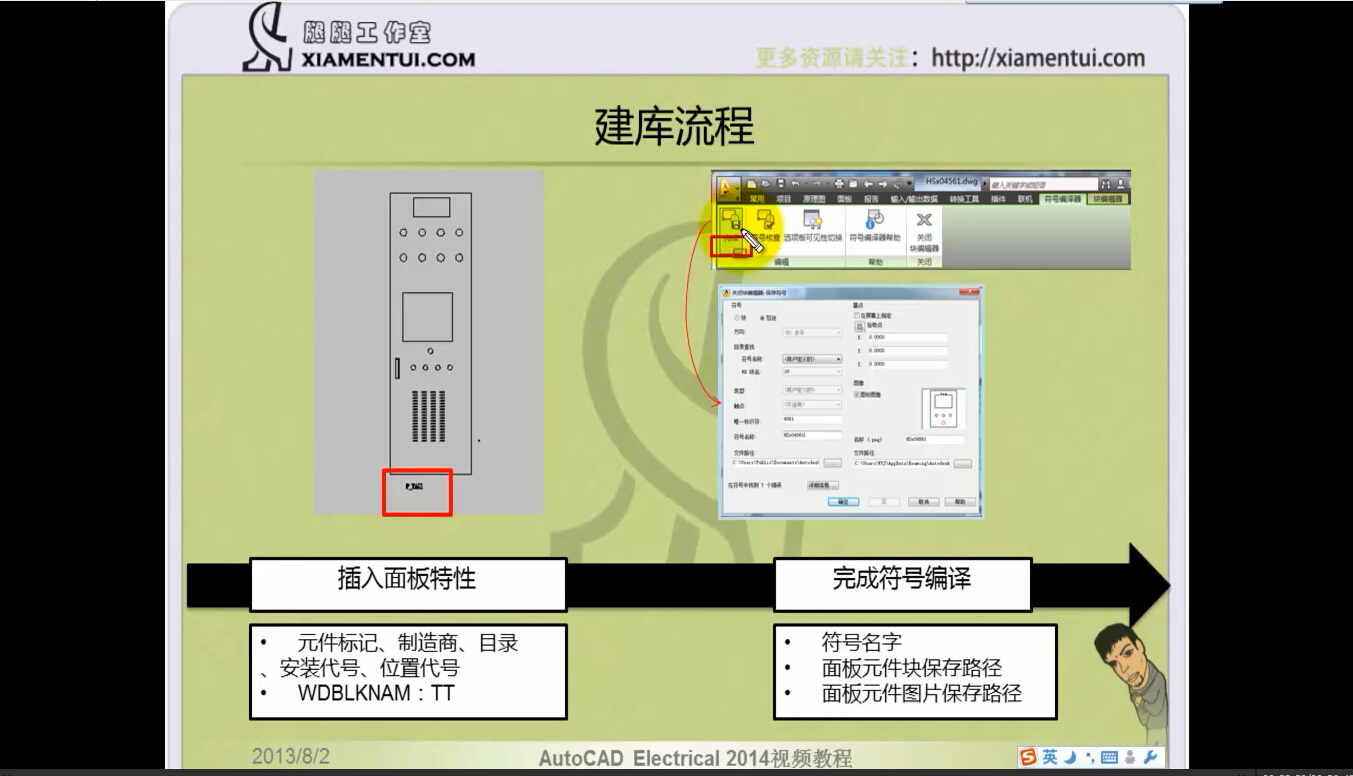

面板符号定制:

接线图快定制:

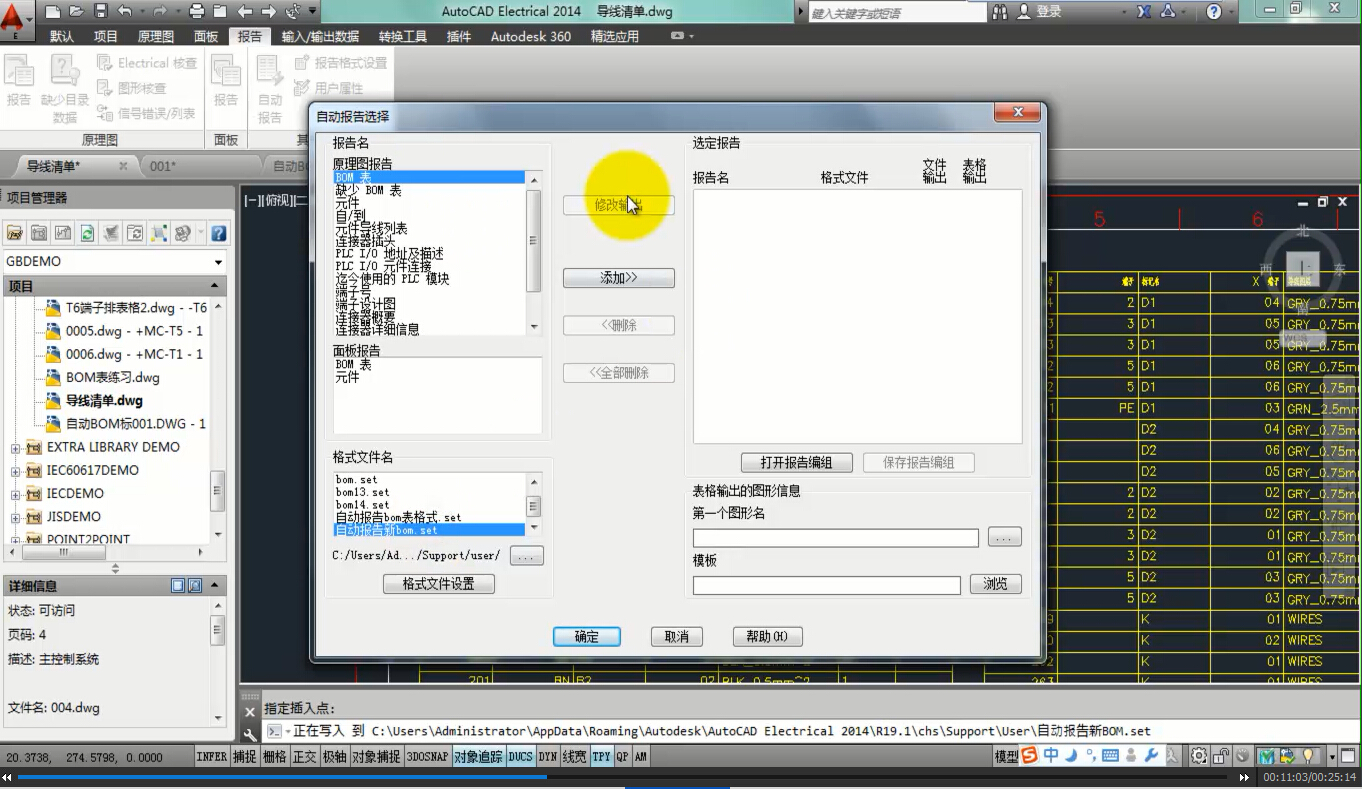

报告应用:
