文章来源：BIMWELL 夏筱年
稍微接触过revit的朋友们应该知道我们做项目第一件事就是标高和轴网，那么现在我们就要开始根据项目的情况进行标高的建立了。

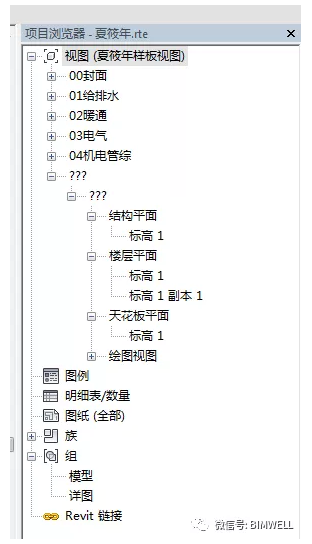

也许在平时这是一件基础到不能再基础的事情，但是细心的人应该会发现我们在<项目浏览器>找不到原来的立面，因为这是我们自己搭建的样板，也就是从无到有都是自己要做的。
开始创建立面。

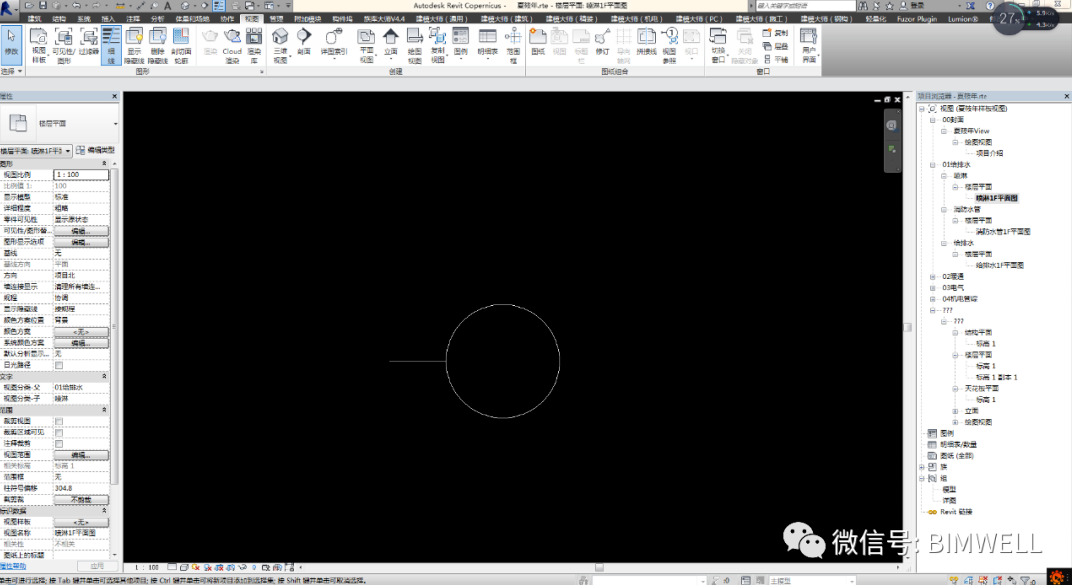

1、打开任意一个平面视图。利用<视图>界面中的<剖面>功能进行绘制。

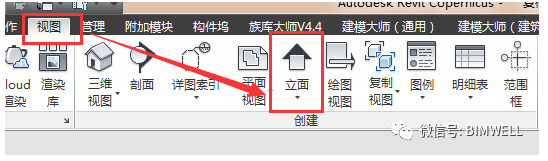

2、选择立面中的立面功能进行绘制，但是大家可能发现和平时我们熟悉的东南西北不一样。

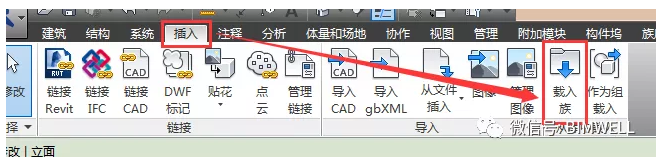

3、首先载入两个标记族。（这两个族可以在我们的QQ群领取，以后我们会开制作族的专栏）

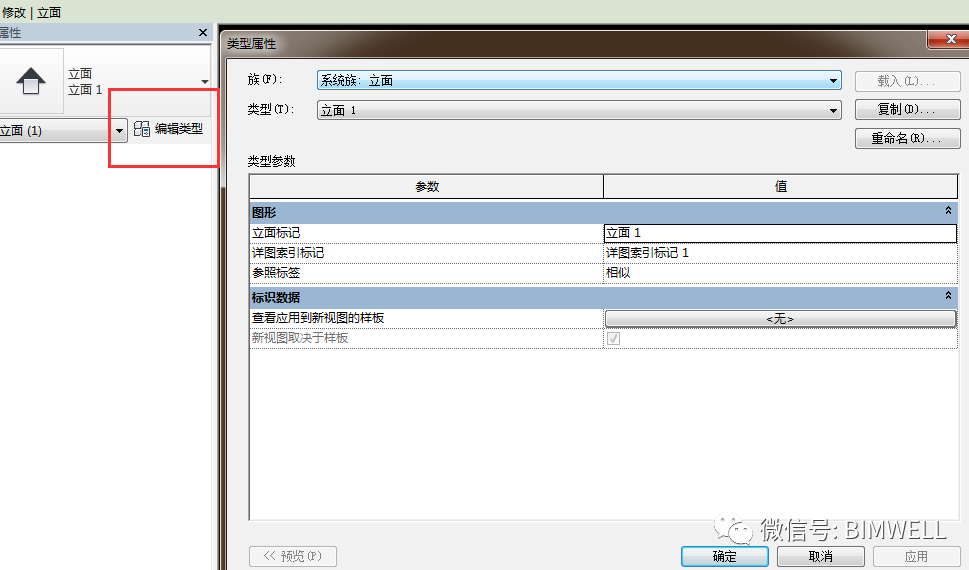

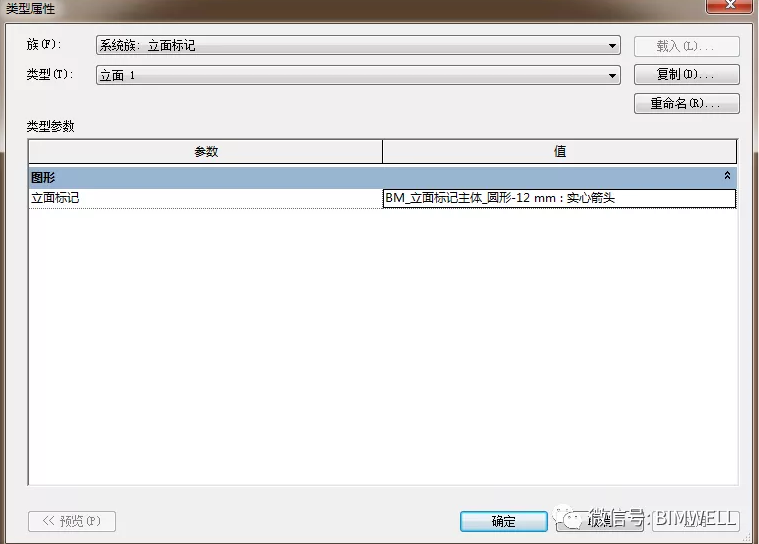

4、选中立面，在<属性>中进行类型编辑。

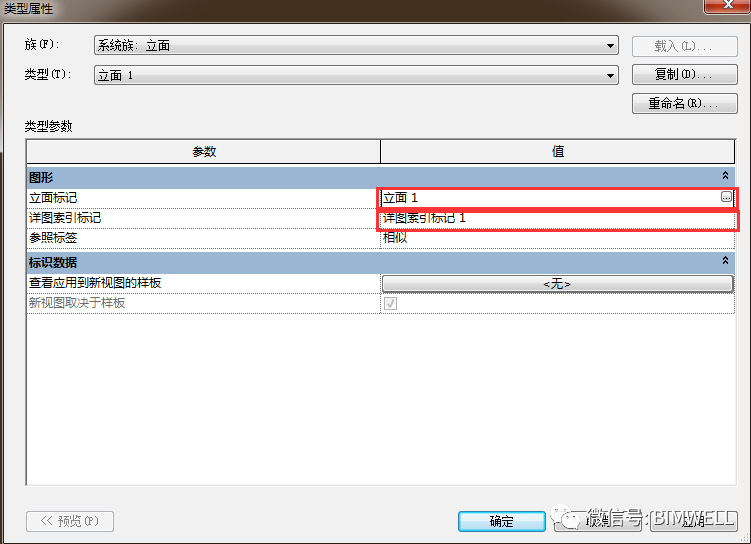

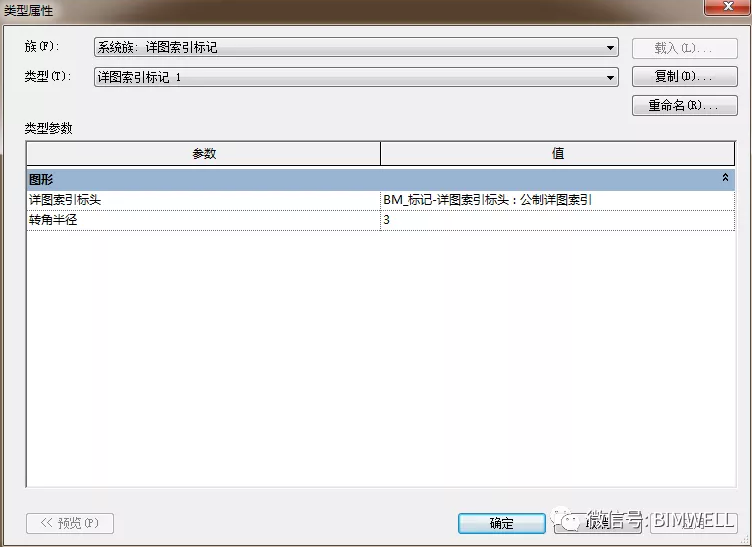

5、依次对下列参数进行编辑，以及进行重新命名为<建筑立面>
以下为修改后的数据。

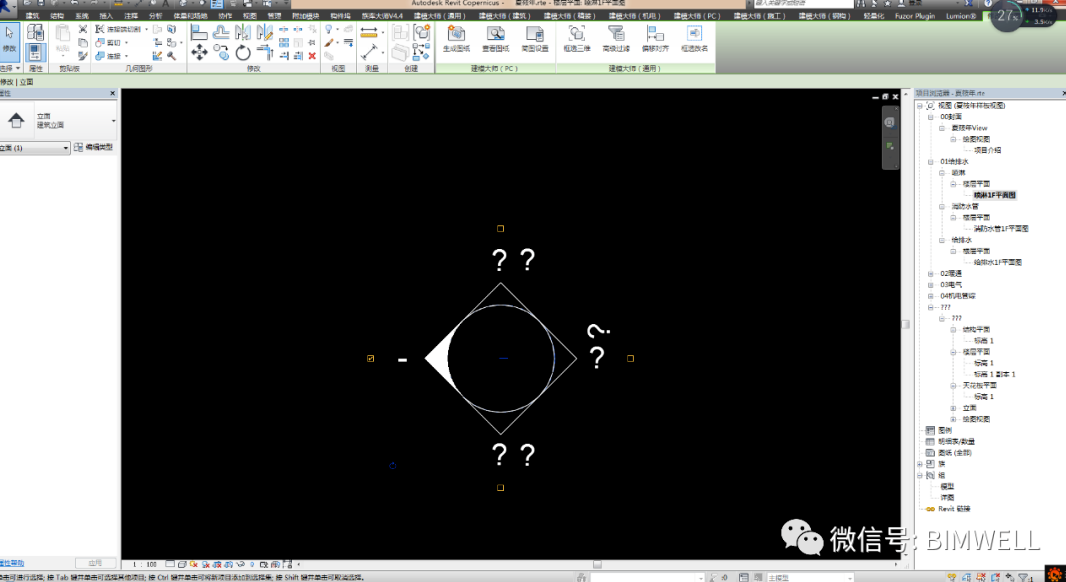

最后我们呈现出来的立面就是这样的。

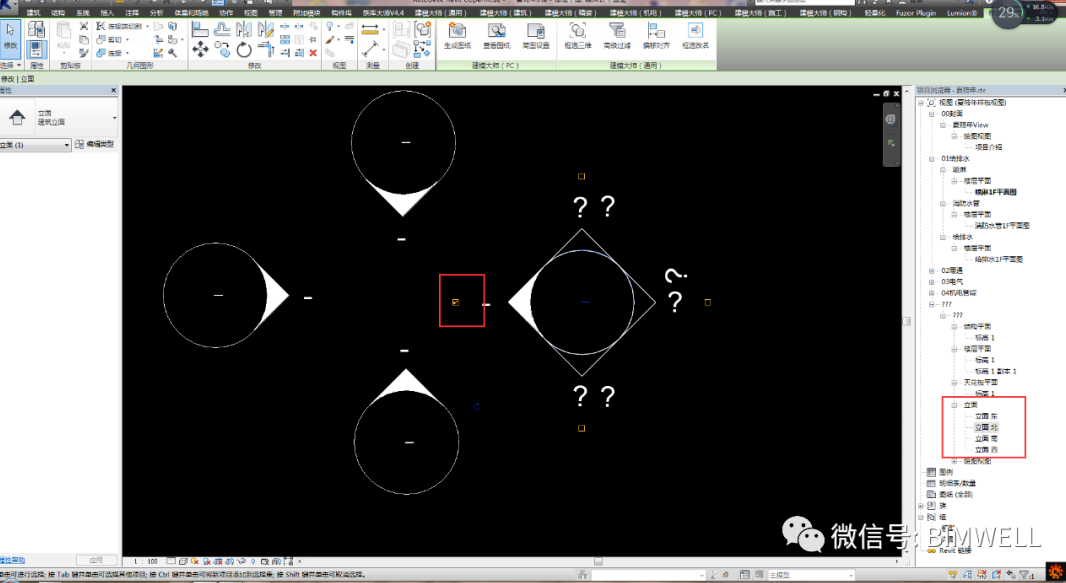

6、勾选四个角，设置东南西北，并进行重命名。

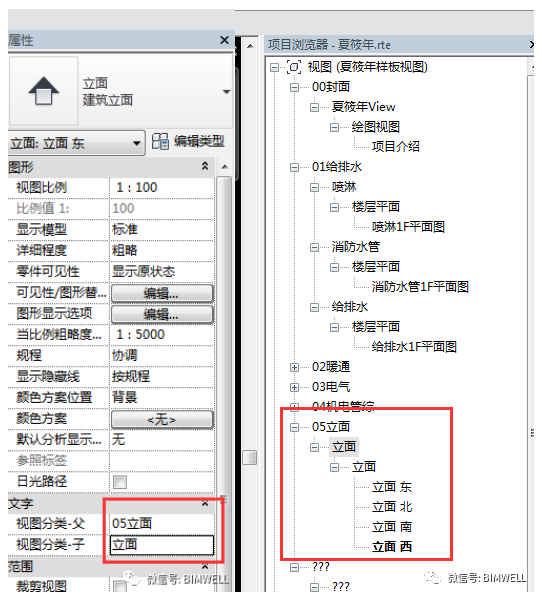

7、利用之前学的父子组合进行分类。
