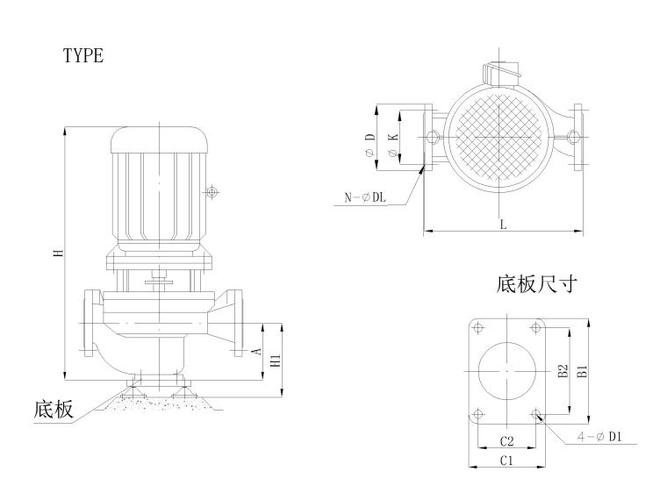

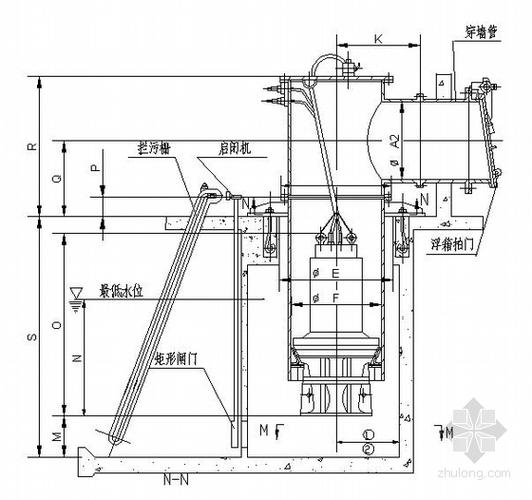

本文将介绍如何使用CAD软件绘制水泵的图形。水泵是一种将液体输送到相应位置的设备，广泛应用于工业生产和农业灌溉等领域。通过CAD软件绘制水泵的图形，可以更加直观地展示水泵的结构和工作原理，方便设计师进行产品设计和优化。
步骤一：选择合适的CAD软件
在开始绘制水泵图形之前，首先要选择一款合适的CAD软件。目前市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks、Catia等。可以根据自己的需求和熟悉程度来选择使用哪种CAD软件。
步骤二：收集水泵的相关信息
在绘制水泵图形之前，需要先收集水泵的相关信息。包括水泵的外观尺寸、内部结构、连接方式等。可以通过查阅水泵的产品说明书或者向水泵制造商寻求相关资料来获取所需信息。
步骤三：创建绘图文件
打开所选的CAD软件，在主界面上选择“新建”或“创建”选项，创建一个新的绘图文件。根据需要选择绘图的单位和比例尺，一般情况下可以选择毫米或英寸作为单位，并根据实际尺寸设定合适的比例尺。
步骤四：绘制水泵的外观形状
根据收集到的水泵外观尺寸信息，使用CAD软件中的绘图工具绘制水泵的外观形状。可以根据需要使用线段、圆弧、矩形等基本图形进行绘制，也可以通过曲线工具绘制水泵的复杂曲线部分。
步骤五：添加细节和标注
在绘制水泵的外观形状后，可以根据需要添加一些细节和标注，以便更清晰地表达水泵的结构和功能。例如，可以添加水泵的进出口连接口、插座位置、操作部件等。同时，可以使用CAD软件的标注工具添加尺寸标注、文字说明等，以便后续的产品设计和制造。
步骤六：绘制水泵的内部结构
在绘制水泵的外观形状和添加细节和标注后，可以绘制水泵的内部结构。根据水泵的工作原理和内部组成部分，使用CAD软件中的绘图工具绘制水泵的叶轮、轴承、密封件等部件。可以根据实际情况选择使用不同的绘图工具，如线段、圆弧、曲线等。
步骤七：编辑和修改
在完成水泵的绘制后，可以对绘图文件进行编辑和修改。可以选择移动、旋转、缩放等操作，对绘制的元素进行调整和优化。如果发现绘制错误或不满意的地方，可以使用CAD软件的编辑工具对图形进行修改。
步骤八：保存和导出
在编辑和修改完成后，对绘图文件进行保存。可以选择合适的文件名和保存路径，方便以后查找和使用。同时，根据需要可以选择导出为不同的文件格式，如DWG、DXF等，以便与其他CAD软件进行兼容和共享。
总结
通过以上步骤，我们可以使用CAD软件绘制水泵的图形。绘制完成后，可以通过CAD软件进行进一步的分析和设计，帮助设计师优化水泵的结构和性能。同时，绘制的水泵图形也可供制造商使用，进行产品制造和装配的指导。
