2.13 创建承台桩基础（下）

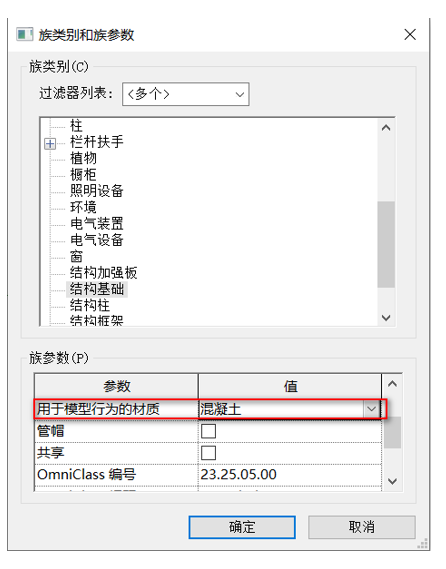

01.新建“公制结构基础.rfa”族样板，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.13-1所示。

图2.13-1

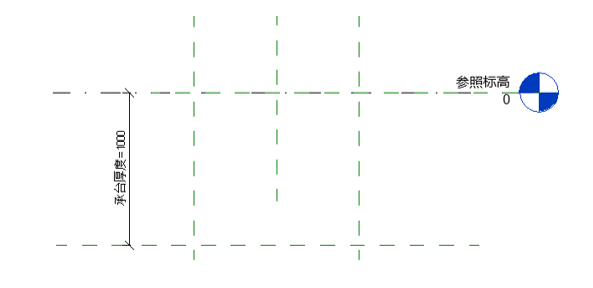

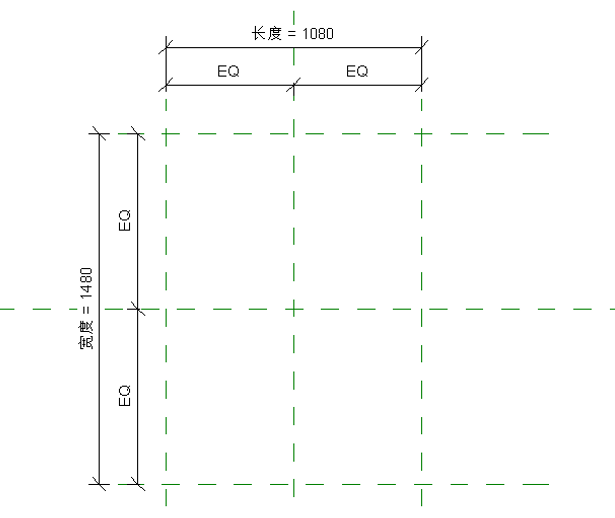

02.在“参照平面”平面视图中绘制相应的参照平面，并“对齐”、“等分”和赋予“长度”、“宽度”的参数属性，如图2.13-2所示，切换到“前”立面视图中，绘制一条参照平面，并“注释”和创建赋予“承台厚度”的参数属性，如图2.13-3所示。

图2.13-2

图2.13-3

04.切换到“参照平面”平面视图中，在“创建”选项卡下点击“拉伸”进行绘制轮廓，并“锁定”，如图2.13-4所示。

图2.13-4

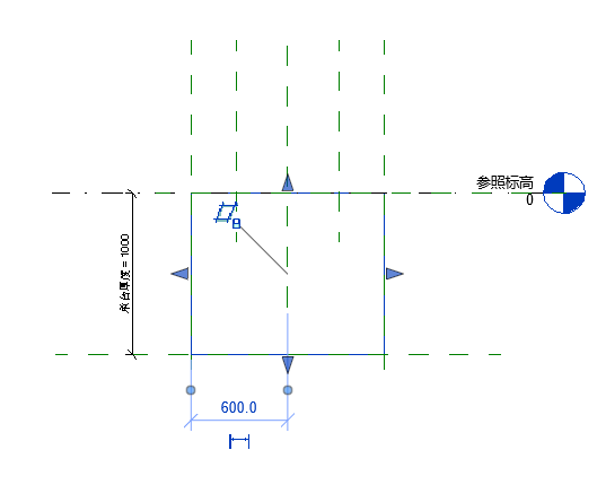

05.切换到“前”立面视图中，将拉伸图形进行适当的调整高度，并“锁定”，如图2.13-5所示。

图2.13-5

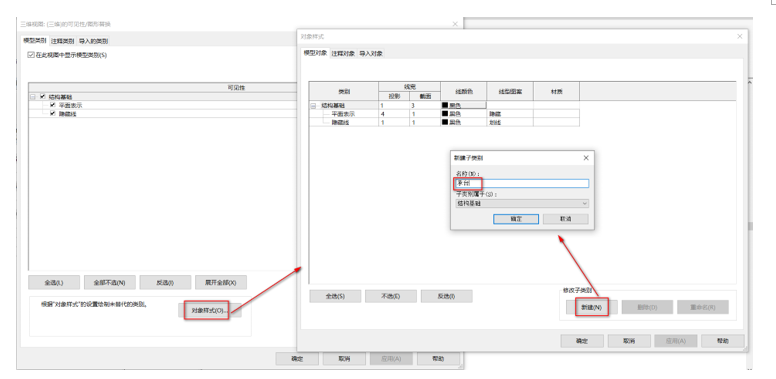

06.新建子类别。切换到“三维”视图中，在“视图”选项卡下点击“可见性/图形”，在弹出来的面板中点击“对象样式”，在再次弹出来的“对象样式”面板中点击“新建”，新建一个名为“承台”的子类别，如图2.13-6所示。

图2.13-6

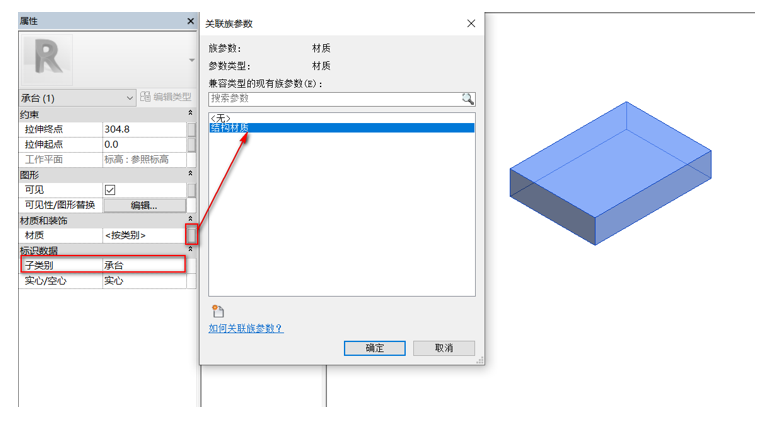

07.编辑属性，框选主体，在其“属性面板中，将“子类别”更改为“桩”，并将“材质”关联为“结构材质”，如图2.13-7所示。

图2.13-7

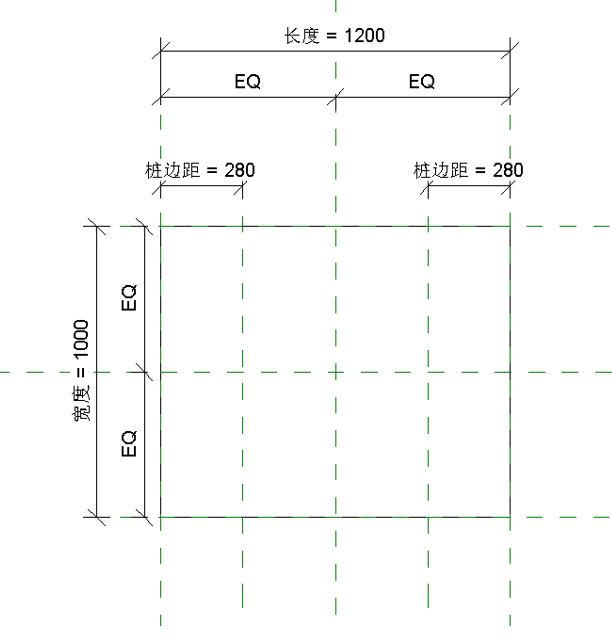

08.切换到“参照平面”平面视图中，绘制相应的参照平面，并“对齐”和赋予“桩边距”的参数属性，如图2.13-8所示。

图2.13-8

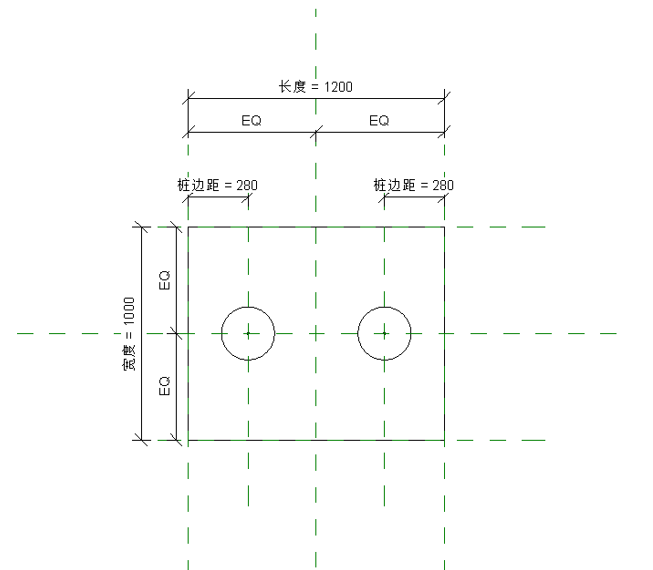

09.载入“桩.rfa”族样板，将其放置在相应的位置上，并“锁定”，如图2.13-9所示。

图2.13-9

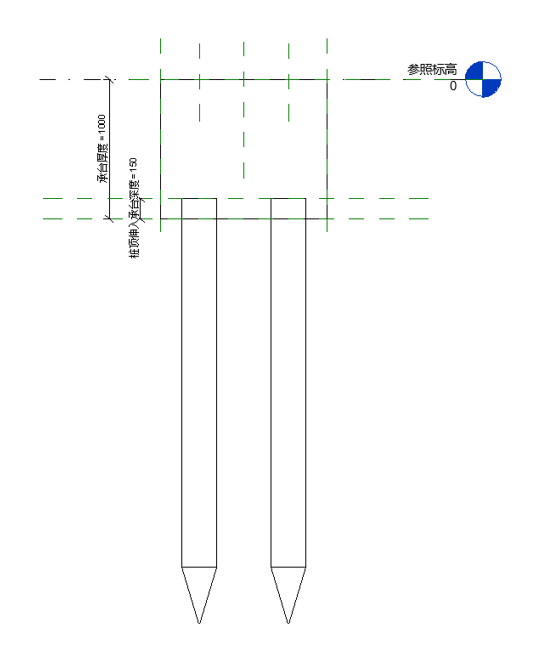

10.切换到“前”立面视图中，创建一条参照平面，并“注释”和创建赋予“桩顶伸入承台深度”的参数属性，将桩身“对齐”到参照平面上并“锁定”，如图2.13-10所示。

图2.13-10

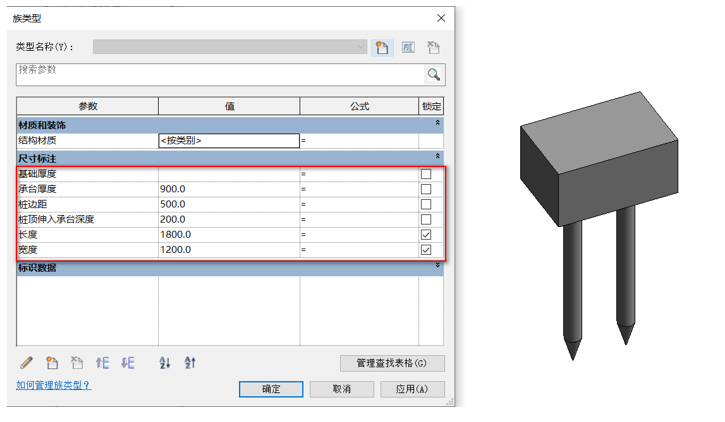

11.切换到“三维”视图中，调整“族类型”的参数值验证是否随参数值的变化而变化，如图2.13-11所示。

图2.13-12

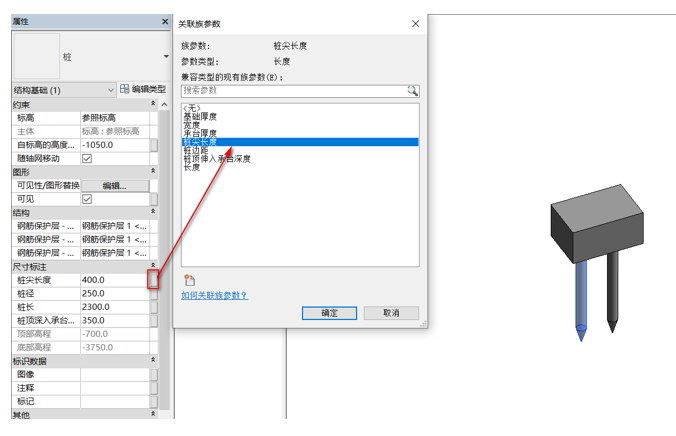

12.关联“参数”，选择桩身，在其“属性面板中的“尺寸标注”中将“桩尖长度”关联为“桩尖长度”、“桩径”关联为“桩径”、“桩长”关联为“桩长”、“桩顶伸入承台深度”关联为“桩顶伸入承台深度”，如图2.13-13所示。

图2.13-13

13.承台桩基础绘制完成，将其命名为“承台桩基础”保存到计算机文件夹中。

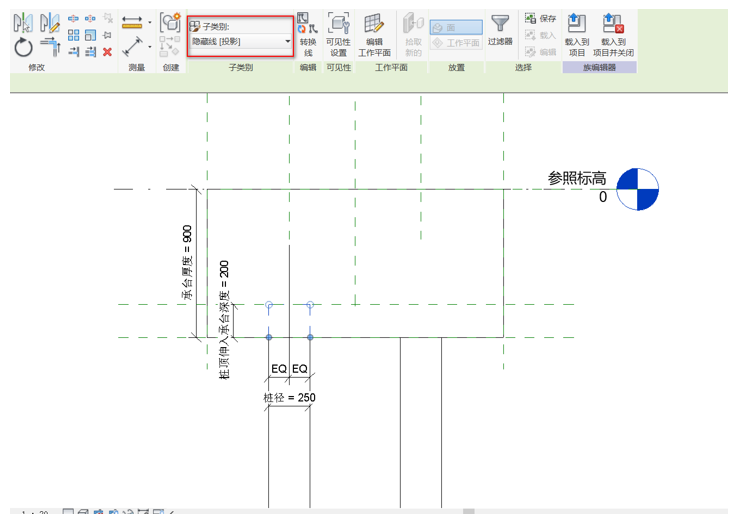

14.创建隐藏线，以便在项目中可见桩顶伸入承台的虚线图形。切换到“参照标高”平面视图中，在“创建”选项卡下点击“设置”，选择“拾取一个平面”，在视图中拾取承台边缘的参照平面，跳转到“立面：前”视图中，在“注释”选项卡下点击“符号线”进行绘制轮廓，及“对齐”、“锁定”和赋予“桩径”的参数属性，并在“子类别”面板子啊更改为“隐藏线【投影】”，如图2.13-14所示。

图2.13-14

15.余下的几个立面如上个步骤所示。

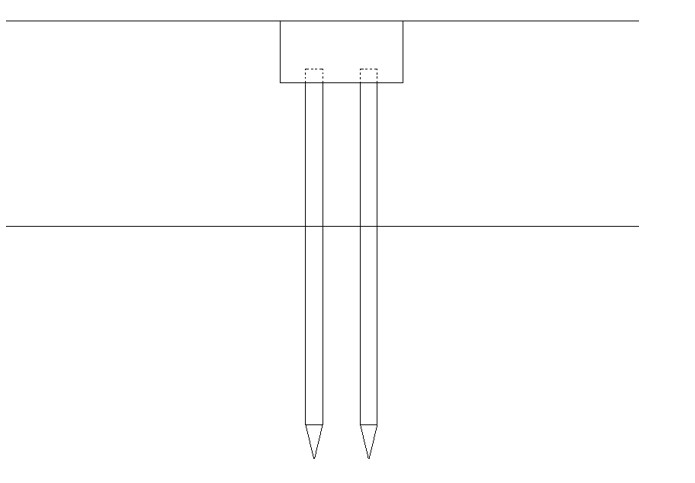

16.创建“结构样板”项目，将“承台桩基础.rfa”载入项目中，随意放置桩，切换到“南”立面视图中，将“视觉样式更改为隐藏线，即可看见桩顶伸入承台的虚线表示，如图2.13-15所示。

图2.13-15
