2.4.2设计参数

l  隐藏线

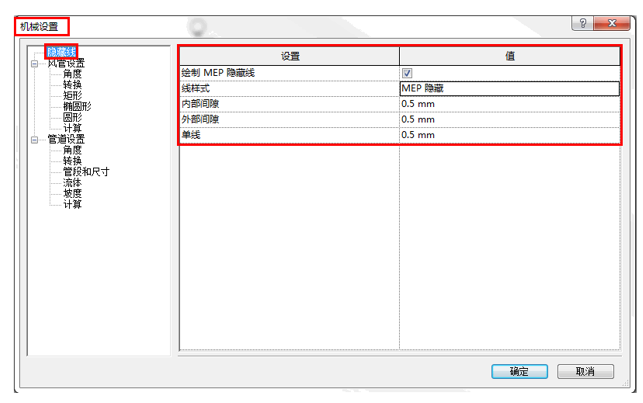

使用“机械设置”对话框的“隐藏线”窗格，可以指定在机械系统中如何绘制隐藏线。“隐藏线”窗格包含下列设置。如图2.4-7所示。

2.4-7

绘制 MEP 隐藏线：指定是否按隐藏线所指定的线样式和间隙来绘制水管管道。

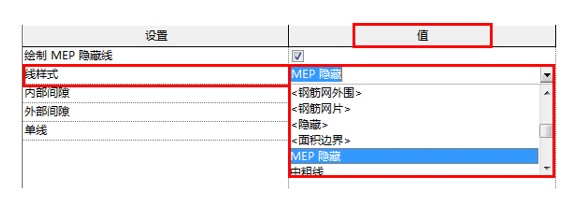

线样式：指定水管交叉点处隐藏段的线样式。单击“值”列表下拉按钮，可在下拉列表中选择线样式。如图2.4-8所示。

2.4-8

内部间隙：在“值”列表输入数值以指定交叉段内显示的线的间隙。

外部间隙：在“值”列表输入数值以指定在交叉段外部显示的线的间隙。

单线：在“值”列表输入数值以指定在段交叉位置处单隐藏线的间隙。

l  管道设置

为单线管件使用注释比例：指定是否按照“管件注释尺寸”参数所指定的尺寸绘制管件。修改该设置时并不会改变已在项目中放置的构件的打印尺寸。

管件注释尺寸：指定在单线视图中绘制的管件和附件的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

管道尺寸前缀：指定前置在管道的管道尺寸的符号。

管道尺寸后缀：指定附加到管道的管道尺寸后的符号。

管道连接件分隔符：指定用于在两个不同连接件之间分隔信息的符号。

管道连接件允差：指定管道连接件可以偏离指定的匹配角度的度数。 默认设置为 5 度。

管道升/降注释尺寸：指定在单线视图中绘制的升/降注释的打印尺寸。 无论图纸比例为多少，该尺寸始终保持不变。

顶部扁平：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。此值由距视图平面最近的面确定。假定流向为从构件的主连接件到次连接件。

底部扁平：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。此值由距视图平面最近的面确定。假定流向为从构件的主连接件到次连接件。

设置向上：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。此值由距视图平面最近的面确定。假定流向为从构件的主连接件到次连接件。“设置为上”后跟偏移的长度。

设置向下：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。此值由距视图平面最近的面确定。假定流向为从构件的主连接件到次连接件。“设置为下”后跟偏移的长度。

中心线：指定部分管件标记中所用的符号，以指示此管件在平面中的偏心偏移量（在当前视图中不可见）。此值由距视图平面最近的面确定。假定流向为从构件的主连接件到次连接件。

通过“管道设置”下的分支（“转换”、“线段”、“尺寸”、“流体”、“坡度”和“计算”），您可以定义分别应用于项目中的系统和管道的默认参数。

使用“传递项目标准”功能可将“管道连接类型”、“管道材质类型”、“管道明细表”、“管道设置”、“管道尺寸”和“管道类型”从一个项目复制到另一个项目。

l  管段和尺寸

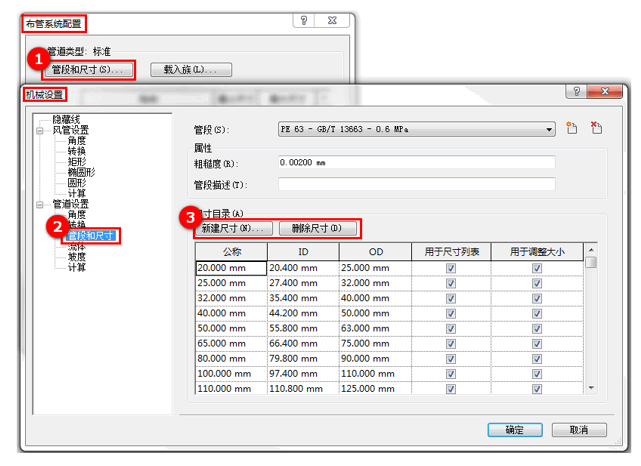

单击“布管系统配置”对话框中的“管段和尺寸”，使用机械设置对话框来添加或删除管段、修改其属性，或者添加或删除可用的尺寸。如图2.4-7所示。

2.4-7

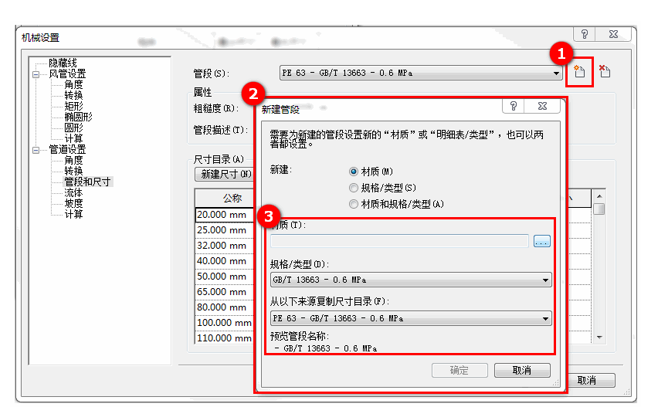

Revit提供了强大的管道设计功能。利用这些功能，给排水工程师可以方便迅速的布置管道、调整管道尺寸、控制管道显示、进行管道标注和统计。单击（新建）命令打开“新建管道”对话框，可以对管道的材质、规格及类型进行设置，创建新的管道类型。如图2.4-8所示。

2.4-8

新建管道的公称直径和现有列表中管道的公称直径不允许重复。同样的，单击（删除管段）命令将删除原有的管道类型。如果在绘图区域已绘制了某尺寸的管道，该尺 寸在“机械设置”尺寸列表中将不能删除，需要先删除项目中的管道，才能删除“机械设置” 尺寸列表中的尺寸。“粗糙度”用于管道 的水力计算。

尺寸应用通过勾选“用于尺寸列表”和“用于调整大小”可以定义管道尺寸在项目中的应用。如 果勾选某一管道尺寸的“用于尺寸列表”，该尺寸就可以被管道布局编辑器和“修改/放置管道”选项栏中管道“直径”参数下拉列表调用，在绘制管道时可以直接选择选项栏中“直径”下拉列表中的尺寸，如果勾选某一管道的“用于调整大小”，该尺寸可以应用于软件提供的“调整风管/管道大小”功能。

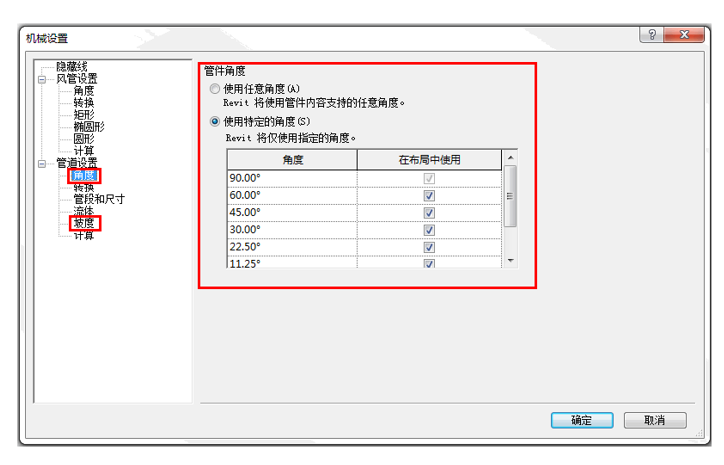

管道设计参数中除了“管段和尺寸”，还有“角度”、“转换”和“坡度”等参数，同样在“机械设置”对话框中可以对它们进行调整。如图2.4-9所示。

2.4-9

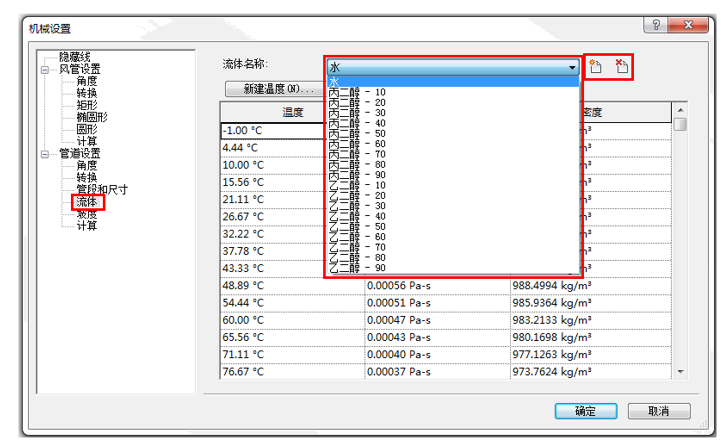

除了定义管道的各种设计参数外，在Revit中还能对管道中流体的设计参数进行设置，提供管道水力计算依据。在“机械设置”对话框中，“管段和尺寸”选项下方是“流体”选项。单击“流体”，通过右侧面板可以对不同温度下的流体进行“黏度”和“密度”设置。Revit输入的有“水”、“丙二醇”和“乙二醇”三种流体。和“尺寸”选项 中的“新建尺寸”和“删除尺寸”类似，可通过“新建温度”和“删除温度”对流体设计参数进行编辑。如图2.4-10所示。

2.4-10

2.4.3管道类型

这里说的管道类型是指管道和软管的族类型。管道和软管都属于系统族，无法自行创建，但可以复制、修改和删除族类型。

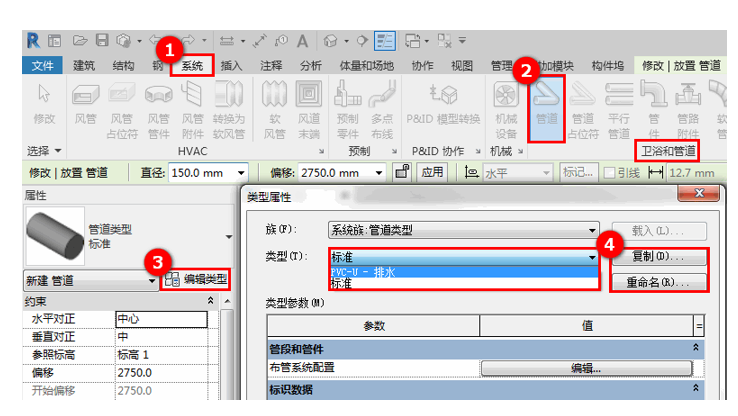

单击“系统”选项卡找到“卫浴和管道”面板中的“管道”命令，通过绘图区域左侧的“属性”对话框选择和编辑管道的类型。“Plumbing-DefaultCHSCHS.rte”项目样板文件中默认配置了两种管道类型：“PVC-U”和“标准”的管道类型。如图2.4-11所示。

2.4-11

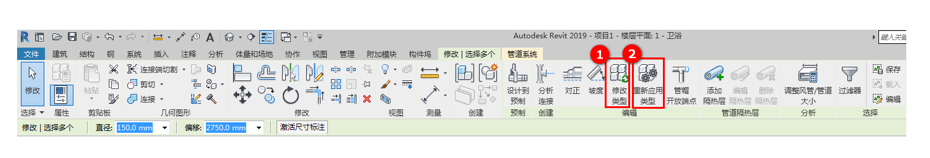

如果更改了布管系统配置，并希望更新设计中相同类型的现有管路，请选择现有的管段和管件，并在“修改/管道”上下文选项卡中，单击 “重新应用类型”命令。 如果希望更改管路的类型，并使用其他布管系统配置，请在“修改”选项卡上单击 “更改类型”命令。如图2.4-12所示。

2.4-12



课后思考：绘制管道的技巧
