使用梁系统工具可添加包含一系列平行于建筑模型的梁的结构框架图元

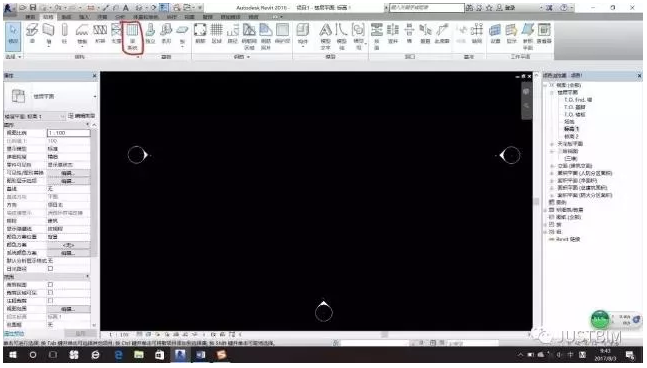

    梁系统的应用按钮在：结构→梁系统

    梁系统的绘制分为两种情况下：在有矩形梁的基础下和没有矩形梁的基础下

    第一种情况是有矩形梁的基础下：

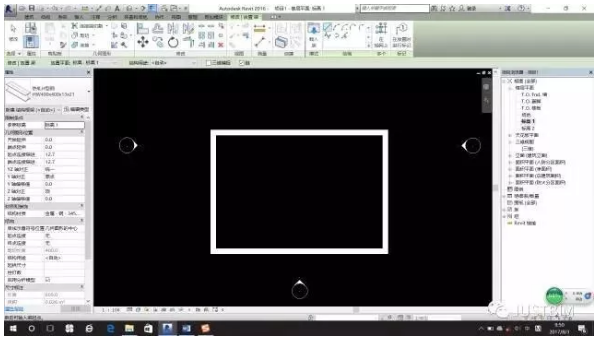

    1、首先绘制一个矩形梁

    2、然后进入梁系统界面

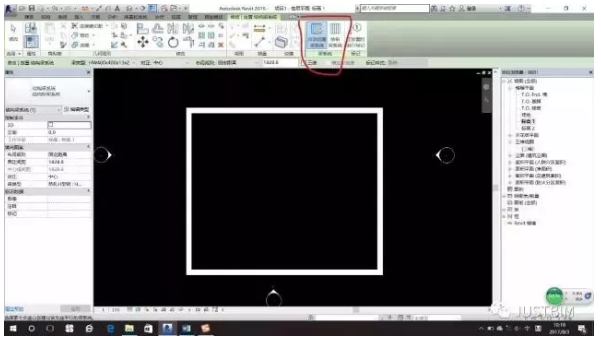

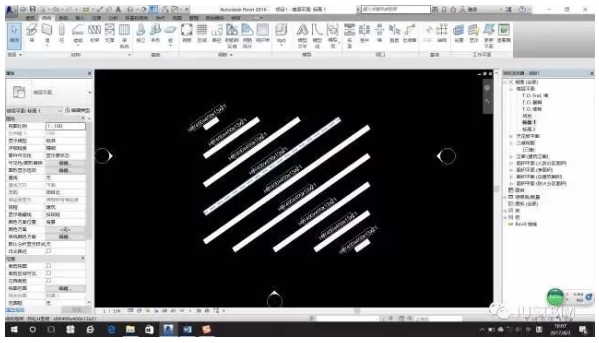

    自动创建梁系统只需更改填充图案一栏中的内容然后把鼠标放到矩形梁上即可出现将会绘制形成的样子，如果是自己想要的样子单击一下即可，如果不是就可就切换到绘制梁系统界面中自行绘制。

    第二种情况：在没有矩形梁的情况下直接点开梁系统，会出现以下界面

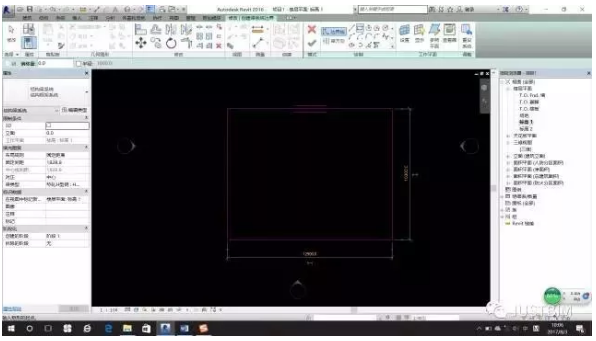

    1、先画边界线

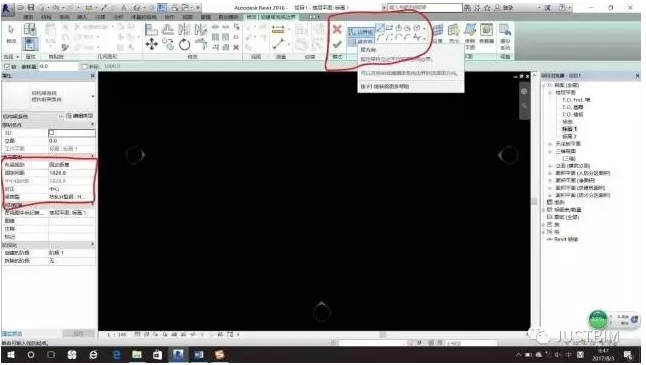

    2、再画梁方向

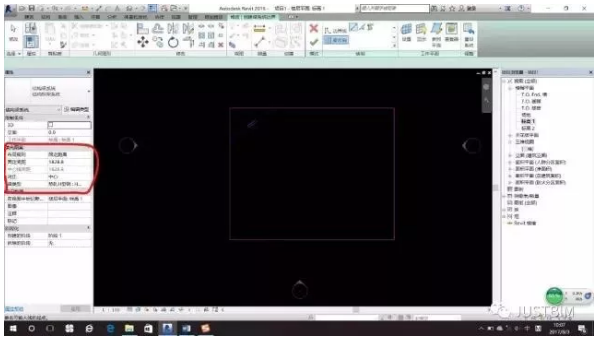

    3、并根据图纸的要求更改填充图案一栏中的内容，更改完成后直接打钩即可
