在日常做项目场地布置的时候，会遇到需要沿公路两侧布置树木、花草以及路灯等构件。需要一个一个的点击放置，如果遇到很多构件需要放置的情况，会严重影响工作效率。那么接下来讲解如何利用Dynamo实现快速沿指定线段放置构件。

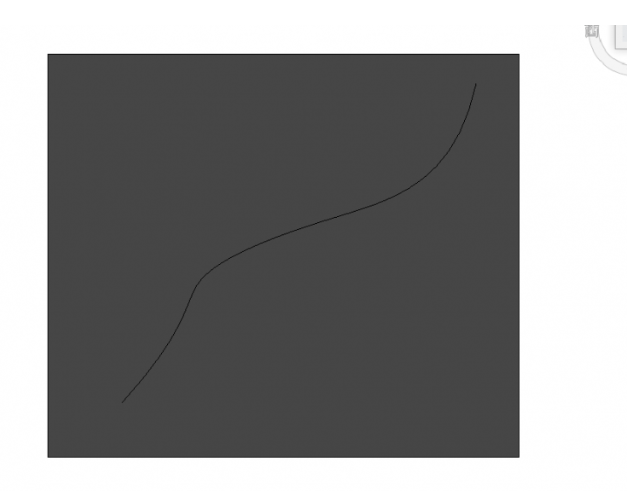

    1、在Revit中创建一条曲线，可以使用模型线来绘制。

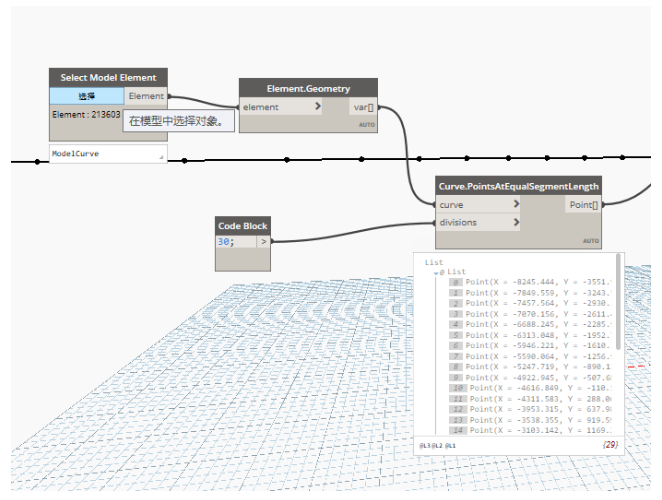

    2、打开Dynamo，此处以Dynamo0.9为例进行讲解，选择刚才绘制的曲线，并在这条曲线生成后面放置树木的点位。以下为本步骤中用到的命令框及含意：ModelElement：从文档中选择图元。选择刚才绘制的曲线。Element.Geometry：获取与该对象关联的所有图元。将模型中线路和将要放置的构件进行关联。Curve.PointsAtEqualSegmentLength：返回基于输入的分段数沿曲线长度均匀分布的点。CodeBlock：允许直接编写的代码。此处用于控制点数。如图所示。

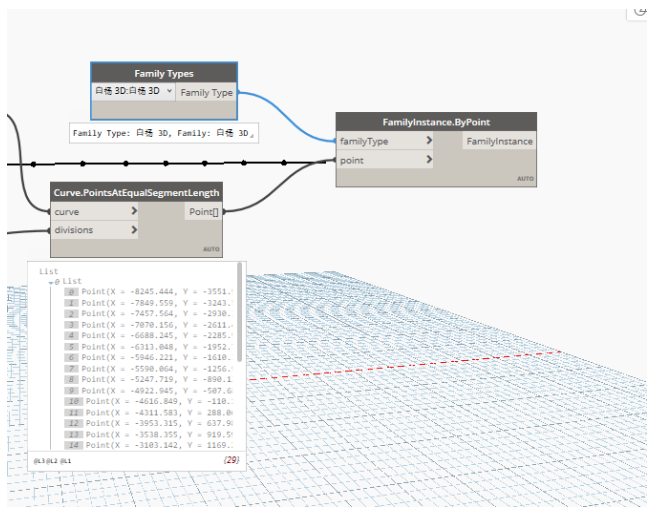

    3、在点位处放置白杨树构件。FamilyInstance.ByPoint：根据上一步（Curve.PointsAtEqualSegmentLength）所提供的坐标，放置（FamilyTypes）的族。FamilyTypes：文档中所有可用族类型。族类型选择相对应的构件族，例如白杨。如图所示。

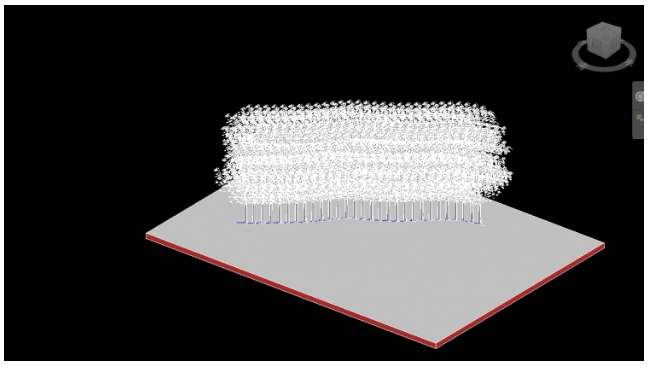

    3、运行完成后效果如图所示。

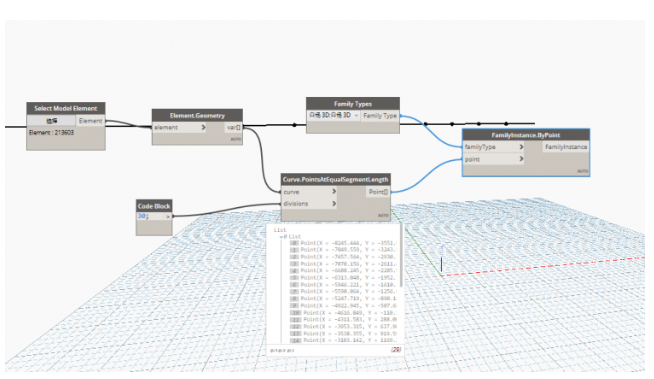

    4、Dynamo完成后总界面如图所示。

    编辑

    意义：Dynamo软件是可以与Revit模型相关联的，通过一系列的计算生成模型，并体现在Revit模型中。本文及为一个简单的例子，通过Revit与Dynamo相结合快速放置树构件，在实际项目中可以通过Dynamo计算来生成桥梁等构件，合理运用。
