轴网绘制
建筑平面定位轴网是用于确定建筑物承重构件的（墙、柱、梁）位置的线。各承重构件均需标志纵横两个方向的定位轴线，非承重或次要构件应标注附加轴线。
定位轴线横向编号用阿拉伯数字，从左向右编写；纵向轴号应用大写英文字母，从下往上顺序编号，注意，英文字母中的I、O、Z与阿拉伯数字中的1、0、2容易混淆所以不得用作轴线编号。
轴网属于辅助设计师进行平面定位的对象。在Revit中，可以直接使用“轴网”工具逐个绘制轴网；也可将带有轴网的CAD图纸插入到Revit中作为绘制轴网的参考，然后直接拾取CAD轴网即可生成Revit轴网。
1）在项目浏览器中点击楼层平面图中的“基础”平面图，详见图2.2-8所示。
2）在插入选项卡中点击“链接CAD”将已经清理好的CAD图纸中的“基础平面布置图”导入我们的“基础”平面图当中，在导入时将“仅当前视图（u）”勾选，“导入单位（s）”改为毫米，“定位（p）”选择中心到中心，详见图2.2-9、详见图2.2-10所示。
3）单击“建筑”选项卡中的（轴网），点击绘制栏中（拾取线）进行拾取，依次拾取横向轴网1至9轴、纵向轴网A至H轴，在将轴号对应“基础平面布置图”轴号，详见图2.2-11所示。

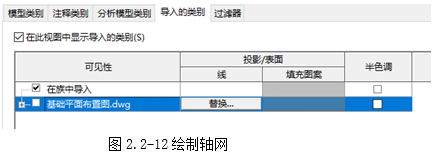

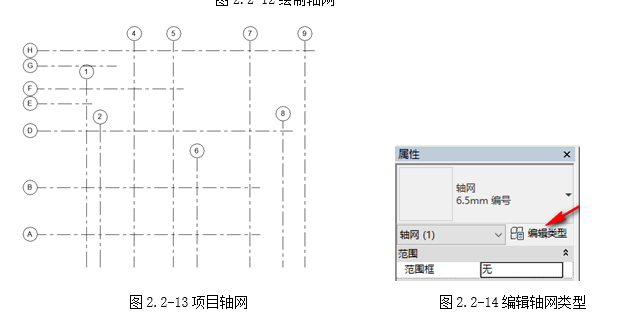

4)对轴网进一步修改，在功能区视图选项卡中，点击(可见性/图形)，或输入快捷键“V+V”打开“导入类别”将“基础平面布置图.dwg”勾选取消然后“确定”，详见图2.2-12、详见图2.2-13所示。
5）在属性面板中点击“编辑类型”，在弹出的类型属性对话框做进一步的编辑，详见图2.2-14所示。
6）在类型属性对话框中，根据实际需要进行调整参数，详见图2.2-15所示。
7）调整后的轴网样式详见图2.2-16所示。
