在建筑工程中，建筑物与土层直接接触的部分称为基础。支承建筑物重量的土层叫做地基。基础是建筑物的组成部分，它承受着建筑物的全部荷载，并将它们传给地基，而地基则不是建筑物的组成部分，他只是承受建筑物荷载的土层。本案例采用的是独立基础。

独立基础：建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。独立基础分三种：阶形基础、坡形基础、杯形基础。

独立基础的技巧绘制

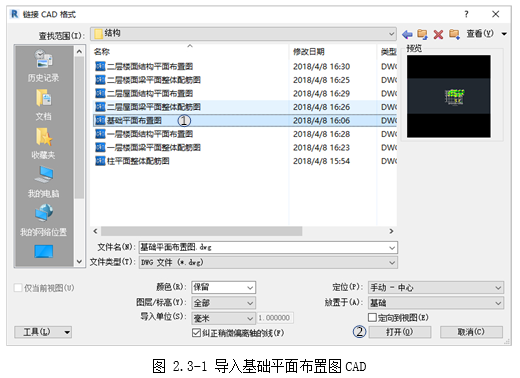

1）导入配套资源中的DWG文件。选择“楼层平面”"“基础”命令，再此视图界面，选择“插入”" “链接CAD”命令，在弹出的 “链接CAD格式”在对话框中选择“基础平面布置图定位dwg”文件，详见图2.3-1所示，将“当前视图（u）”勾选，“导入单位（s）”改为毫米，“定位（p）”选择中心到中心。

注意：导入CAD时，注意导入的单位。配套的图形在CAD软件中，需要精确定位拾取点，方便导入Revit中定位捕捉。

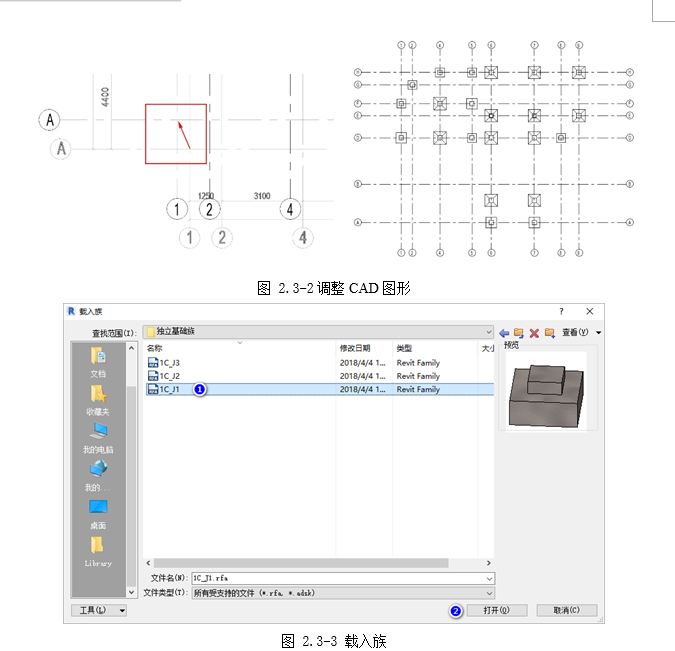

2）调整导入CAD图行位置。选择导入的图形，选定图形的拾取点，移动到轴网的交点，详见图2.3-2所示。导入的图形将作为绘制基础承台的辅助线。

3）载入基础族，单击“插入”"“载入族”命令，在弹出的“载入族”对话框中选择“1C-J1.rfa”族文件，详见图2.3-3所示。以同样的方式导入其他基础承台族。

注意：在Revit中载入族时，发现系统没有反应，并不表示族没有载入，可以在结构基础里面会看到载入的基础族。

4）精确插入基础族，选择“结构”"“独立”命令，在属性面板中选择插入需要插入的族，精确插入到对应CAD图形中，详见图2.3-4所示。以同样的方式插入其他的基础。

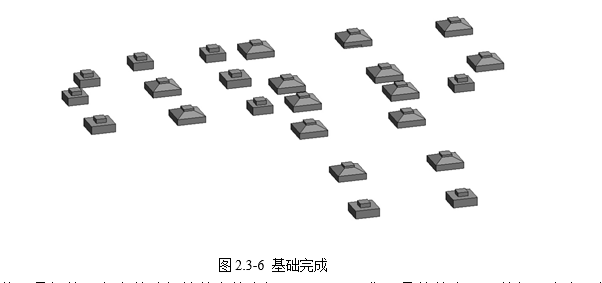

5）在图纸中基础族承台标注有高度，根据图纸标注的高度在属性栏调整，详见图2.3-5所示。点击基础，鼠标移动至属性栏，注意标高“基础”是正负零零往下-1000，所以“自标高的高度”应填-2000，自标高对应的是本层的高度。完成基础详见图2.3-6所示，基础绘制完成后接着绘制基础垫层。

6）垫层是钢筋混凝土基础与地基土的中间层，作用是使其表面平整便于在上面绑扎钢筋，也起到保护基础的作用，都是素混凝土的，无需加钢筋。如有钢筋则不能称其为垫层，应视为基础底板。

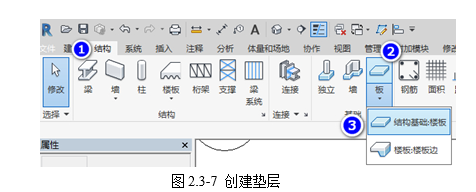

打开并查阅建筑+结构“诗雨别墅”CAD图纸中的基础平面布置图，确定垫层的厚度、长、宽度以及材质，并在所创建的Revit中绘制垫层。结构"板"结构基础：楼板，详见图2.3-7所示。

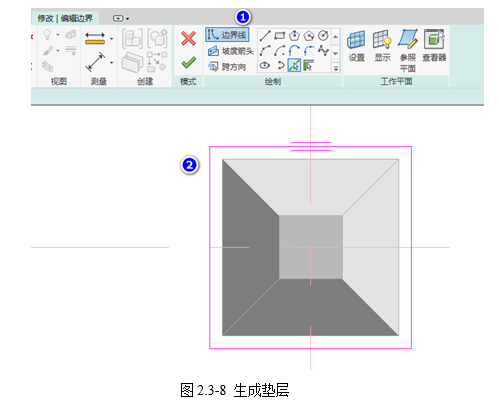

7）使用矩形工具绘制基础垫层的外轮廓，详见图2.3-8所示。

图2.3-8 生成垫层

8）定义垫层高度。在“属性”面板中“自标高的高度偏移”输入数值-600，在 “项目浏览器”面板选择“立面”-“南”命令，观看垫层并移动垫层至基础的下方。或者使用“移动”工具控制垫层高度，详见图2.3-9所示。
