底层隔墙基础包括：C15素混凝土垫层、砖墙、地梁。

1. C15素混凝土垫层

1）在基础平面图中链接基础平面布置图CAD文件，将CAD文件移动到相应轴网的交点，导入的图形将作为C15素混凝土垫层的辅助线。

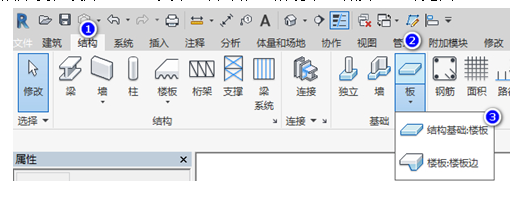

2）在Revit中选择“结构”选项卡"基础面板选择“板”打开选项选择“结构基础：楼板”；

3）在属性面板点击“编辑类型”"复制，创建名称为“素混凝土”的垫层；

4）将垫层厚度值设为“300”大小，并添加“素混凝土材质”，详见图2.3-10。

5）其中“素混凝土”材质创建流程详见图2.3-11、2.3-12所示；

6）创建楼层边界。使用“拾取线”工具绘制垫层边界线，详见图2.3-13所示；

7）设置基础垫层标高为“-500”，详见图2.3-14所示。

注意：绘制垫层边界线时，边界轮廓必须形成封闭的状态。

2.地梁

地梁（patand）俗称为地圈梁，圈起来有闭合的特征，与构造柱共同形成抗震限裂体系，减缓不均匀沉降的负作用。与基础梁有区别，基础梁主要起联系作用，增强水平面刚度，有时兼作底层填充墙的承托梁，不考虑抗震作用。

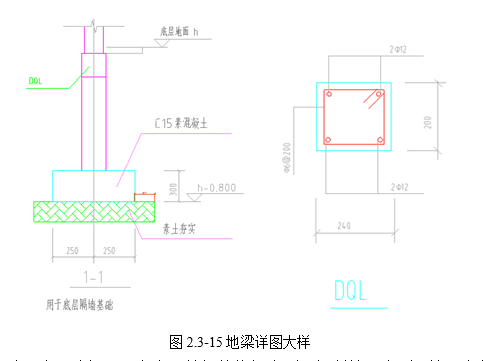

1）查看地梁（DQL）位置、尺寸、材质C25，详见图2.3-15所示。

2）单击结构选项卡"选择梁"点击属性栏的编辑类型"复制地梁类型"填写名称"修改长宽尺寸"确定"最后在属性栏添加材质C25。详见图2.3-16所示。

3）创建地梁名称修改尺寸点击确定，在“修改/放置梁页面”框中选择“直线”方式绘制，详见图2.3-17所示，按快捷键A+L将地梁对齐相应尺寸位置，完成详见图2.3-18所示。

4）点击，观看3D效果图，单击“修改”选项框中的“链接”，将地梁与承台基础链接。详见图2.3-19所示。

3.砖墙

1）砖墙需要绘制两种尺寸的类型： “底层隔墙-240”（1-1大样的墙体尺寸240mm）、 “底层隔墙-370”（2-2大样墙体尺寸370mm）；

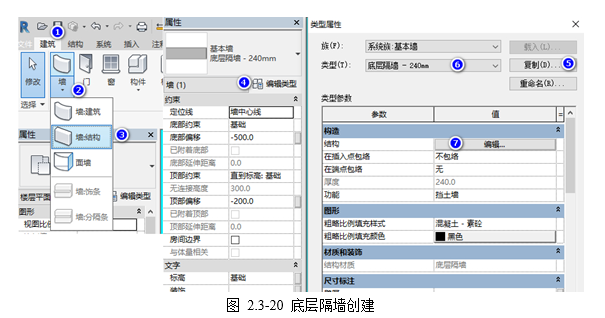

2）点击 “建筑”选项卡"选择 “墙”" “墙：结构”"选择属性栏的“编辑类型”"跳转至类型属性选择 “复制”手动输入“底层隔墙-240mm”，如图2.3-20所示；

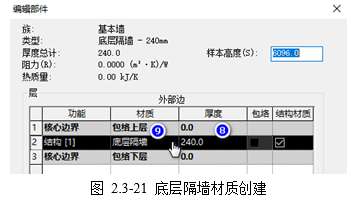

3）点击“编辑”，修改墙的厚度和材质。将厚度修改为“240”mm，并赋予墙“底层隔墙”的材质，详见图2.3-21所示。

4）其中“底层隔墙”的材质新建和编辑的过程如图2.3-22所示。

5）在当前楼层平面视图（基础平面视图）中，选择“底层隔墙-240mm”墙类型进行绘制砖墙；

6）修改砖墙属性值。将“底部约束”设置为“基础”、“底部偏移”为“-500”；“顶部约束”为“基础”、“顶部偏移”为“-200”。绘制完成后按ESC键，可以退出墙体绘图界面，完成这部分隔墙详见图2.3-24所示。

“底层隔墙-370mm”的绘制方法同“底层隔墙-240mm”，不一样的是“底层隔墙-370mm”的砖墙“底部约束”为“基础”、“底部偏移”改为“-500”；“顶部约束”为“基础”、“顶部偏移”为“0”。
