框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件。框架柱的类型有很多种，在房屋建筑中，框架结构以及框架剪力结构中最为常见的是矩形框架柱，其次是圆形框架柱以及其他类型的框架柱。

2.4.1柱的编辑

Revit中矩形框架柱是系统族，不需要设计者自己去创建族，只需要先将系统族导入项目中，然后进行参数上的修改即可。

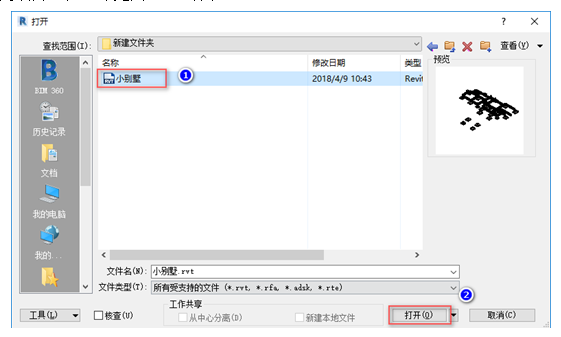

1）打开项目文件。单击“打开”按钮，在弹出的对话框中打开保存的文件，或者直接单击“历史项目”栏，详见图2.4-1所示。

图2.4-1 打开项目

2）在项目浏览器中点击“基础”平面视图，在插入选项卡中点击“链接CAD”将我们已经清理好的CAD图纸中的“柱平面整体配筋图”导入我们的“基础”平面图当中，在导入时将“仅当前视图（u）”勾选，“导入单位（s）”改为毫米，“定位（p）”选择中心到中心，详见图2.4-2所示。

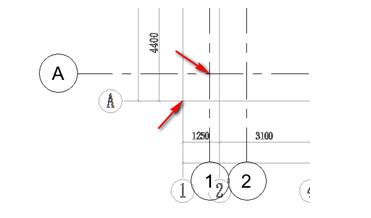

3）按快捷键M+V调整CAD图位置与轴网对齐，详见图2.4-3所示。使用移动过程中的交点与交点对齐后，导入的CAD图就与原有的轴网对齐了，详见图2.4-4所示。

图2.4-2导入CAD图

图2.4-3 调整CAD文件位置

图2.4-4 调整完的界面

注意：在调整位置的时候，一定要捕捉到交点或端点的时才算对齐。Revit的对齐有一定的误差，只有端点与交点对齐才比较精确。

4）载入矩形柱的系统族，选择“插入”"“载入族”命令，在弹出的“载入族”对话框中选择“混凝土-矩形-柱.rfa”族文件，详图见2.4-5所示。

图2.4-5 载入柱族

5）设置矩形柱KZ-1参数，按快捷键C+L，出现绘制的界面，单击“编辑类型”按钮，在弹出的对话框中单击“复制”按钮，在弹出的对话框中命名新的族KZ1，单击“确定”按钮。在“尺寸标注”栏设置参数，详见图2.4-6所示。

图2.4-6 设置KZ-1参数

注意：每次加入新的矩形框架柱时，一定先要单击“复制”按钮，在弹出的对话框中重新命名之后再设置参数。这是因为在Revit中，一个类型的图元只要改一个，余下的会随之联动修改，所以必须重命名。

2.4.2柱的放置

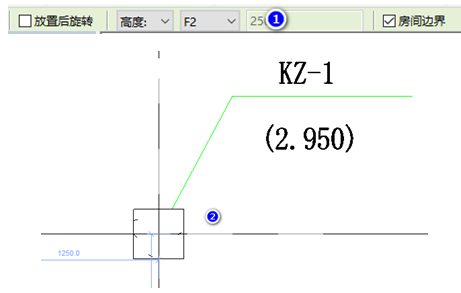

1）绘制矩形框架柱KZ-1，按快捷键C+L，取消“放置后旋转”复选框的选择，改为“高度”放置，使顶部标高对齐标高结构2F层，详见图2.4-7所示。

图2.4-7 绘制矩形框架柱KZ-1

2)结构一层的混凝土矩形框架柱绘制方法介绍完毕，剩余的混凝土矩形框架柱按照上述步骤即可完成，当结构一层的混凝土矩形框架柱完成后，保存项目后，点击，观看3D效果，详见图2.4-8所示。

图2.4-8 矩形框架柱完成后3D
