框架结构的主体是由梁和柱链接而成的。梁柱交接处的框架节点应为刚接构成双向梁柱抗侧力体系。刚接即梁的两端与框架柱(KZ)固定相连。框架梁的作用除了直接承受楼屋盖室外荷载并将其传递给框架柱外,还有一个重要作用,就是它和框架柱刚接形成梁柱抗侧力体系,共同抵抗风荷载和地震作用等水平方向的力。根据建筑材料的不同,框架结构可分为:混凝土结构框架、钢框架、钢-混凝土(也称钢骨混凝土)框架,即可以采用钢筋混凝土、建筑钢材或者钢-混凝土(组合)制作框架梁或框架柱。对于钢筋混凝土结构,根据现行中华人民共和国行业标准《高层建筑混凝土结构设计规程》(JGJ3—2010)第7.1.3条规定,两端与剪力墙刚接相连但跨高比不小于5的连梁宜按照框架梁设计。
Revit中矩形梁是系统族,不需要设计者自己去创建族,只需要先将系统族导入项目中,然后进行参数上的修改即可。
1)打开项目文件。单击“打开”按钮,在弹出的对话框中打开保存的文件,或者直接单击“历史项目”栏,详见图2.5-1所示。

图2.5-1打开项目
2)在项目浏览器中点击楼层平面图中的“基础”平面图,在插入选项卡中点击“链接CAD”将我们已经清理好的CAD图纸中的“一层楼面梁平面整体配筋图”导入我们的“基础”平面图当中,在导入时将“仅当前视图(u)”勾选,“导入单位(s)”改为毫米,“定位(p)”选择中心到中心,详见图2.5-2所示。

图2.5-2导入CAD

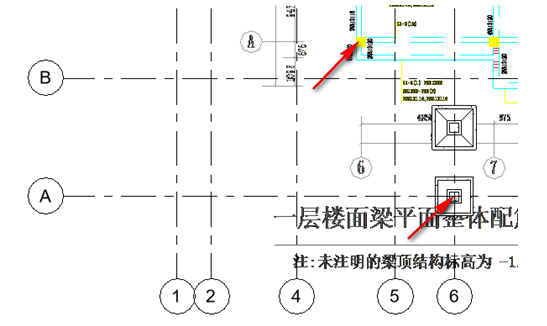

3)按快捷键M+V调整CAD图位置与轴网对齐,详见图2.5-3所示。使用移动过程中的交点与交点对齐后,导入的CAD图就与原有的轴网对齐了,详见图2.5-4所示。

图2.5-3调整CAD文件位置

图2.5-4调整完的界面
注意:当调整好导入的CAD图位置后,按快捷键P+N锁定文件位置。这样的好处是,在复杂的三维操作中,就不会误操作移动低图对象了。
4)载入矩形梁的系统族,选择“插入”"“载入族”命令,在弹出的“载入族”对话框中选择“混凝土-矩形梁”族文件,详图见2.5-5所示。

图2.5-5载入矩形梁的系统族

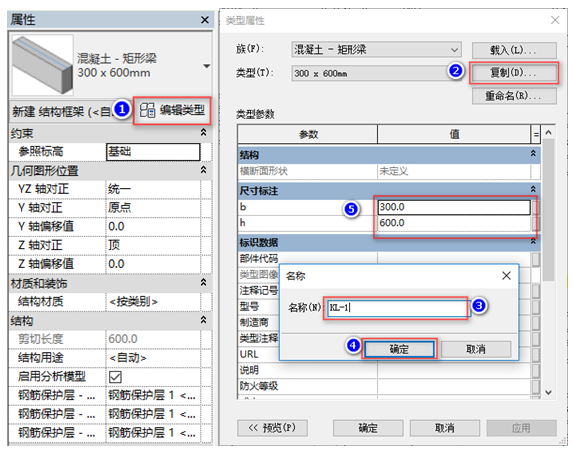

5)设置矩形梁KL-1参数,按快捷键B+M,出现绘制的界面,单击“编辑类型”按钮,在弹出的对话框中单击“复制”按钮,在弹出的对话框中命名新的族KL-1,单击“确定”按钮。在“尺寸标注”栏设置参数,详见图2.5-6所示。

图2.5-6设置KL-1参数

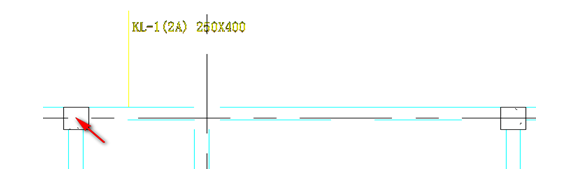

1)绘制矩形框架梁KL-1,按快捷键B+M,放置平面为“基础”平面视图,先单击起始柱的中心为起点,后单击终止柱的中心为终点,详见图2.5-7所示。

图2.5-7绘制KL-1
2)调整矩形梁KL-1的位置,选中矩形梁KL-1,按快捷键“A+L”,将矩形梁的位置,使其与梁线对齐,详见图2.5-8所示。

图2.5-8调整矩形梁的位置
2)结构一层的混凝土矩形框架梁绘制方法介绍完毕,剩余的混凝土矩形框架梁按照上述步骤即可完成,当结构一层的混凝土矩形框架梁完成后,保存项目后,单击观看3D效果,详见图2.5-9所示。

图2.5-9 3D效果图
注意:
(1)在Revit中,水平轴向的混凝土框架梁与竖直轴向的混凝土框架梁直接的连接是自动的,所以框架梁的位置一定要与CAD图的梁线对齐,在绘制的过程中注意框架梁的编号与尺寸的变化,一定要先复制,并且在绘制的过程中要定时保存项目,以免项目丢失。
(2)次梁是搭接在框架梁上的,所以绘制的时候起点与终点都应该在框架梁上面,在绘制之前注意次梁的编号与尺寸以及跨数。
