轮廓族样板

轮廓族属于二维对象，是Revit族中较为常用且简单的一种类型。轮廓族主要用于载入到项目文件中进行主体放样时所需的轮廓，包括墙饰条、分隔缝或栏杆扶手的轮廓。

在revit当中，默认的族样板库中提供了6种族样板（包含公制轮廓、公制轮廓-主体、公制轮廓-分隔缝、公制轮廓-扶手、公制轮廓-楼梯前缘、公制轮廓-竖梃）用于创建轮廓族。

1）公制轮廓-主体族样板是用于创建在项目文件中进行主体放样（墙饰条、屋顶封檐带、屋顶檐槽、楼顶边缘）的轮廓族；

2）公制轮廓-分隔缝族样板是用于创建在项目文件中进行主体放样（墙分割缝）的轮廓族；

3）公制轮廓-扶手族样板是用于创建在项目设置扶手族的轮廓；

4）公制轮廓-楼梯前缘族样板是用于创建在项目文件中进行楼梯族的踏板前缘的设置；

5）公制轮廓-竖梃族样板是用于创建在项目文件中设置幕墙竖梃的轮廓族。

6）公制轮廓族样板可适用于任何二维轮廓族，是比较通用（也是最常用）的一种轮廓族样板

2.1.1 创建与保存轮廓族

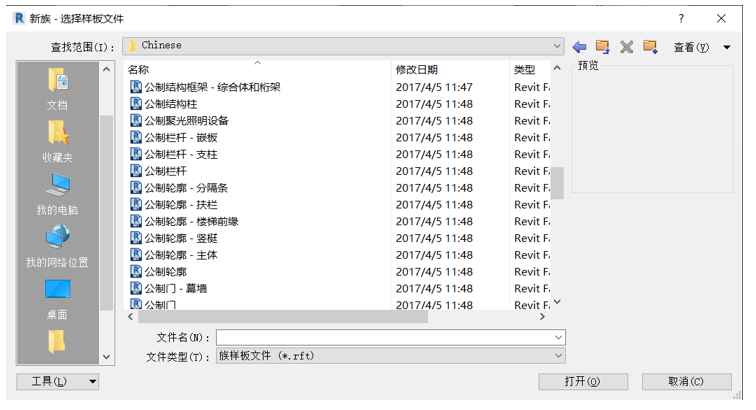

点击“文件”选项卡——“新建”——（族）。在弹出的新建族对话框中选择相应的轮廓族样板，如图2.1-1所示。点击“打开”按钮，即可创建一个新轮廓族。

图2.1-1revit样板族文件

创建新族后，点击“文件”选项卡——“保存”——（族）。将其保存相对应的文件夹中。

特别提示：保存族文件时，在保存面板中选择“选项”——“最大备份数”设置为小于3个备份数，如图2.1-2所示。

图2.1-2  保存族文件
