创建墙饰条公制轮廓族

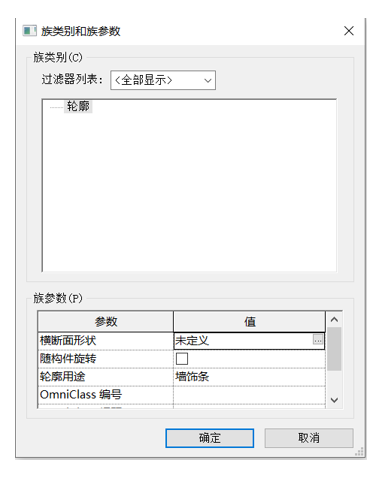

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制轮廓”，点击“打开”按钮，创建一个新族，在“属性”面板中点击“族类别和族参数”，设置其轮廓类型，如图2.2-1所示。
图2.2-1 族类别和族参数

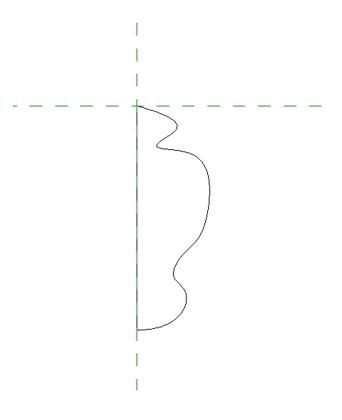

02.创建轮廓线。点击“创建”选项卡——“详图”面板——（线）。在绘制面板中选择“样条曲线”，可任意绘制样条曲线（也可随意更改或拖动样条曲线的形状），由于轮廓线必须处于闭合的状态，则需要首尾相连，如图2.2-2所示。
图2.2-2轮廓线

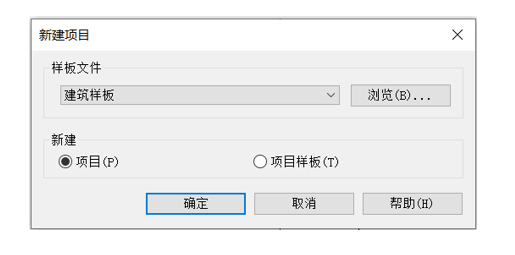

03.创建新项目来使用轮廓族。点击“文件”选项卡——“新建”——项目，在弹出来的新建项目面板中，选择“建筑样板”，点击“确定”按钮，创建一个新项目，如图2.2-3所示。
图2.2-3新建项目

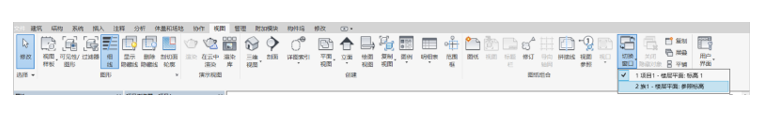

04.点击“视图”选项卡——“图纸组合”面板——“切换窗口”下拉列表——切换回族环境中，如图2.2-4所示。点击“载入到项目”，即可把族载进项目中。
图2.2-4 视图面板

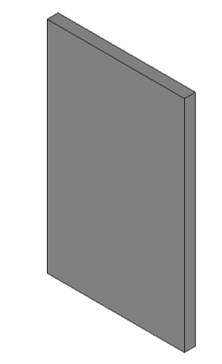

05.点击“建筑”选项卡——“构建”面板——“墙”下拉列表——（墙：建筑），在属性浏览器中，设置好相应的约束，并随意绘制一面墙，切换到三维视图，如图2.2-5所示。
图 2.2-5 三维墙体

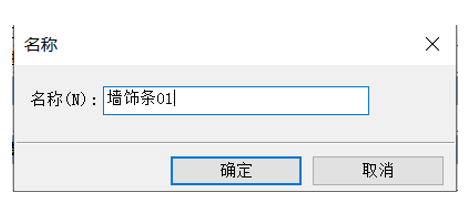

06.点击“建筑”选项卡——“构建”面板——“墙”下拉列表——（墙：饰条）。在属性浏览器中，点击属性面板中的“编辑类型”，弹出“类型属性”窗口，点击窗口中的“复制”，在弹出的“名称”窗口中输入“墙饰条01”，点击“确定”为墙饰条创建一个新类型,如图2.2-6所示。
图2.2-6 名称编辑

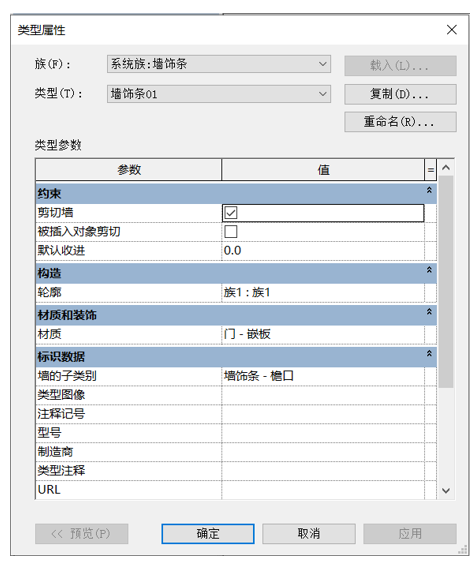

07.适当调整新类型属性面板中的类型参数，如图2.2-7所示。
图 2.2-7 类型属性
08.在三维视图中放置墙饰条，在放置面板中可随意切换水平放置或垂直放置，调整好适当的位置可点击墙体放置，如图2.2-8所示。
图2.2-8 放置墙饰条
