创建楼板边缘加厚公制轮廓-主体

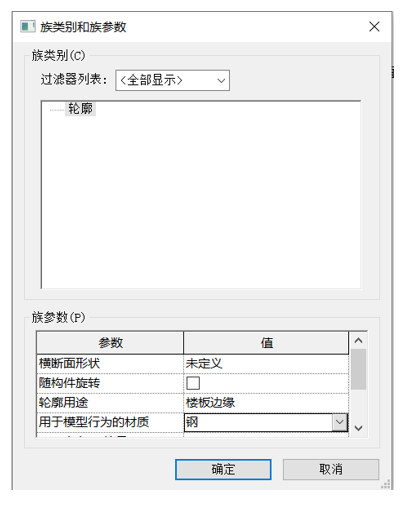

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制轮廓-主体”，点击“打开”按钮，创建一个新族，在“属性”面板中点击“族类别和族参数”，设置其轮廓类型，如图2.2-9所示。

图2.2-9  族类别和族参数

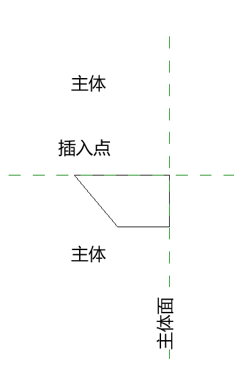

02.绘制楼板边缘加厚轮廓线。点击“创建”选项卡——“详图”面板——（线）。在绘制面板中选择“线”，绘制加厚楼板边缘，轮廓线必须处于闭合状态，如图2.2-10所示。

图2.2-10  轮廓线

04.把新建族载入到上一个项目中。

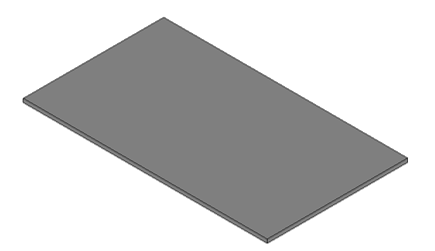

05.创建楼板。点击“建筑”选项卡——“构建”面板——“楼板”下拉列表——（楼板：建筑），在属性浏览器中，任意绘制一个楼板，切换到三维视图，如图2.2-11所示。

图2.2-11 三维楼板

06.点击“建筑”选项卡——“构建”面板——“楼板”下拉列表——（楼板：楼板边）。

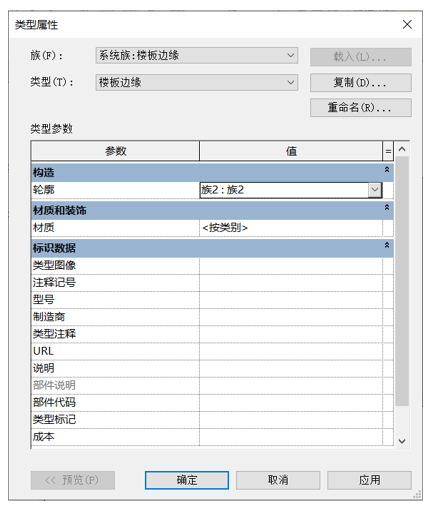

07.在属性浏览器中，点击属性面板中的“编辑类型”，弹出“类型属性”窗口，对类型参数进行适当更改，如图2.2-12所示。

图2.2-12  类型属性

08.在楼板边缘的位置单击放置楼板边缘，便生成了楼板加厚的二维轮廓族，如图2.2-13所示。

图2.2-13  放置楼板边缘

特别提示：创建楼板边缘轮廓族时，当选择钢、木材或其他用于模型行为的材质时，载入项目是无法为楼板边缘配置钢筋，而选择混凝土或预制混凝土用于模型行为的材质时，载入项目中是可为楼板边缘配置钢筋。
