公制常规模型族实例——排水沟盖板

Revit默认族样板库中提供了多种族样板用于创建常规模型族：

1）公制常规模型.rft

2）基于线的公制常规模型.rft

3）基于面的公制常规模型.rft

4）基于墙的公制常规模型.rft

5）基于天花板的公制常规模型.rft

6）基于屋顶的公制常规模型.rft

7）基于楼板的公制常规模型.rft

8）基于两个标高的公制常规模型.rft

在我们进行实际的创建对象的时候，需要选择合理的族样板来创建我们所需要的对象。以下以创建建筑工常用的排水沟盖板族为例，简述Revit常规模型族的创建方法。

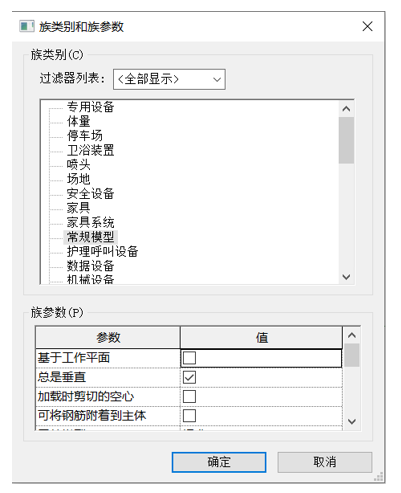

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制常规模型.rft”，点击“打开”按钮，创建一个新族，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.4-1所示。

图2.4-1  族类别和族参数

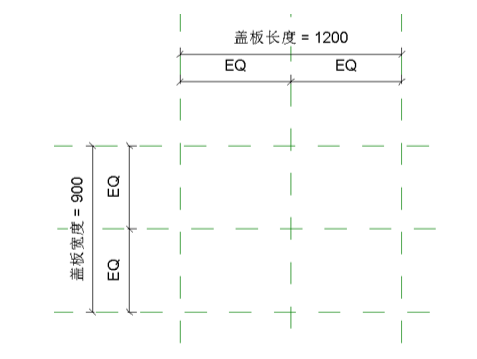

02.绘制参照平面。在创建选项卡下点击“参照平面”，在视图中进行绘制参照平面，在“注释”选项卡下点击“对齐”将绘制好的参照平面进行等分，然后再次用“对齐”给进行总尺寸标记，并点击总尺寸创建新的标签参数“盖板长度”、“盖板宽度”，可点击属性面板的“族类型”进行验证参照平面是否会随着参数的变化进行参变，如图2.4-2所示。

图2.4-2  参照平面

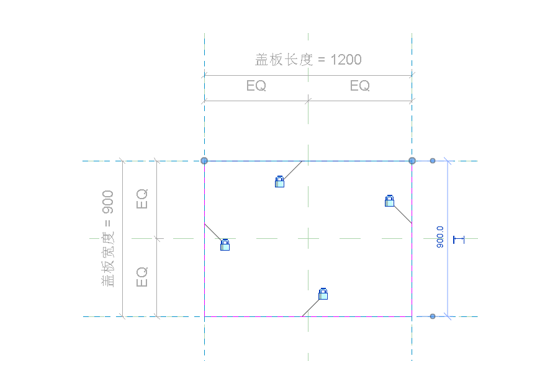

03.绘制盖板轮廓。在“创建”选项卡下“形状”面板中点击“拉伸”，在“绘制”面板中点击“矩形”命令进行绘制，并把所绘制的图形锁定在参照平面上，如图2.4-3所示。

图2.4-3  绘制盖板

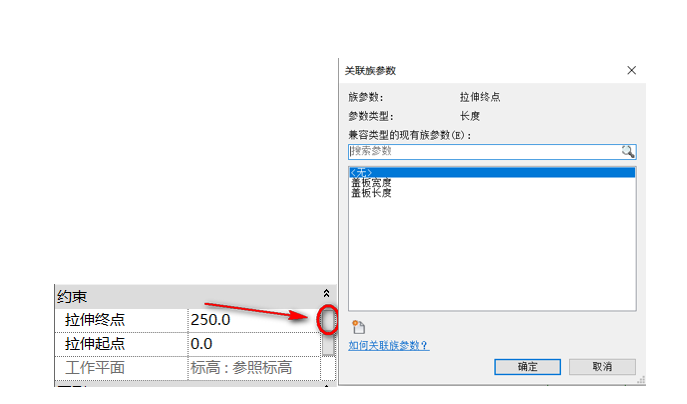

04.编辑盖板厚度。切换视图为前立面，在“属性”浏览器中点击“拉伸终点”的“关联族参数”，在弹出来的“关联族参数”点击“新建参数”，如图2.4-4所示。新建一个名称为“盖板厚度”的标签参数，点击“确定”按钮。然后点击属性面板的“族类型”进行“盖板厚度”数值的更改，点击“应用”并“确定”，以检查拉伸的盖板厚度是否随之变化。

图2.4-4  关联族参数

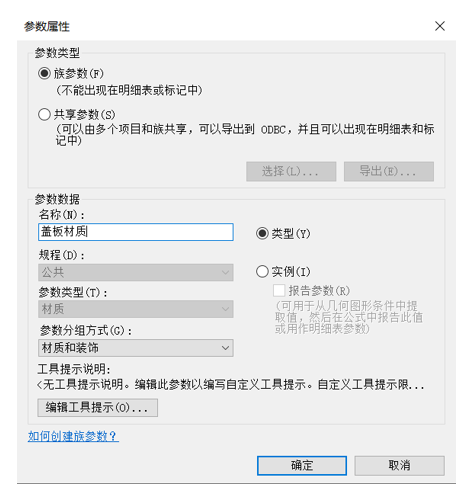

05.编辑盖板材质。在“属性”浏览器中点击“材质”的“关联族参数”，在弹出来的“关联族参数”点击“新建参数”，新建一个名称为“盖板材质”的标签参数，点击“确定”按钮，如图2.4-5所示。将盖板材质添加到族参数中。

图2.4-5  属性参数

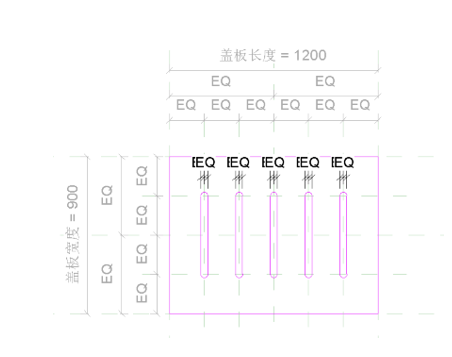

06.创建排水孔。切换视图为“参照标高”中，在平面视图中绘制适当的参照平面并进行“等分”，如图所示。选择排水沟盖板，在“模式”面板中点击“编辑拉伸”进入编辑环境中，在“编辑拉伸”环境中运用“绘制”面板中的“矩形”与“起点-终点-半径弧”进行绘制排水孔，并逐个进行“等分”和“锁定”，如图2.4-6所示。

图2.4-6  创建排水孔

07.点击“完成”，盖板绘制完成，如图2.4-7所示。

图2.4-7  盖板
