基于两个标高的公制常规模型族实例——爬梯

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“基于两个标高的公制常规模型.rft”，点击“打开”按钮，创建一个新族。在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.7-1所示。

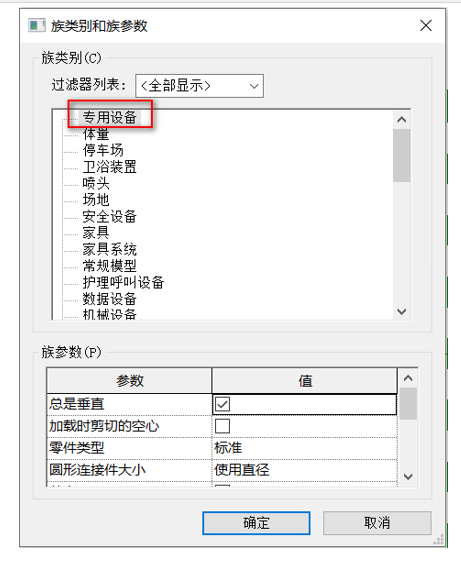

图2.7-1  族类别和族参数

02.绘制参照平面。在“前”立面视图内，绘制相应的参照平面，进行“对齐”并“等分”标注。接着创建“爬梯宽度”参数属性，如图2.7-2所示。

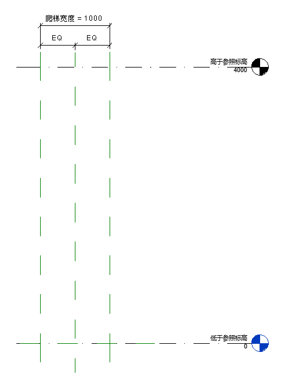

图2.7-2  参照平面

03.绘制爬梯立杆。切换视图为“低于参照标高”，在“创建”面板下点击“拉伸”进行绘制圆形立杆轮廓，并勾选“中心标记可见”，如图2.7-3所示。分别将圆形轮廓中心“对齐”和“锁定”到参照平面，并把“临时尺寸标注”改为“永久性尺寸标注”。接着将圆形轮廓半径创建为“立杆半径”参数，如图2.7-4所示。

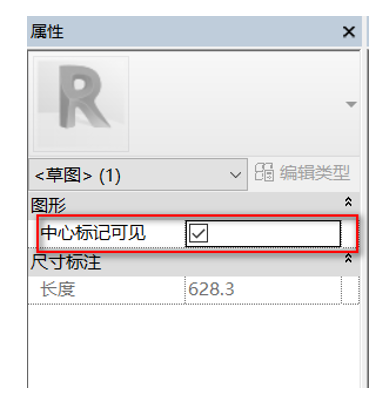

图2.7-3  属性

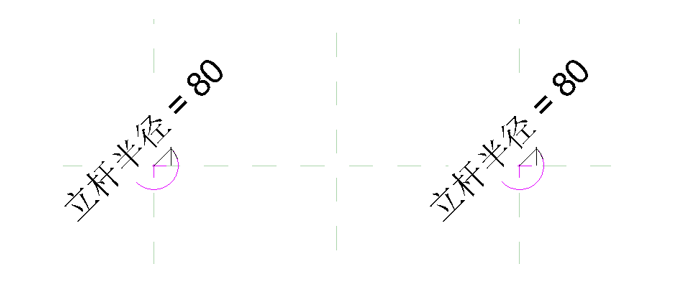

图2.7-4  绘制立杆

04.在“前”立面视图中适当调整立杆的长度，并将立杆的顶部与底部分别进行“对齐”和“锁定”至两个默认的标高上。

05.将爬梯横杆作为一个单独的族，使用“嵌套族”的方式将爬梯横杆载入至爬梯族中进行组合。在Revit中使用“公制常规模型.rft”族样板新建爬梯横杆族，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.7-5所示。

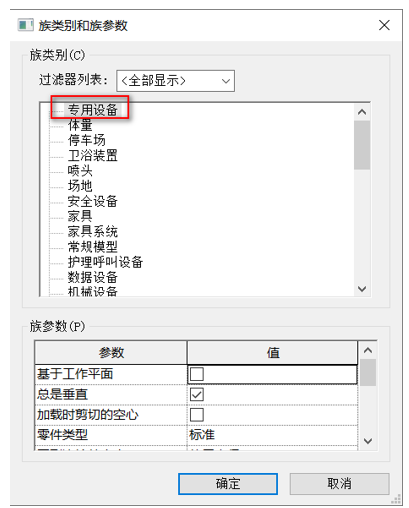

图2.7-5  族类别和族参数

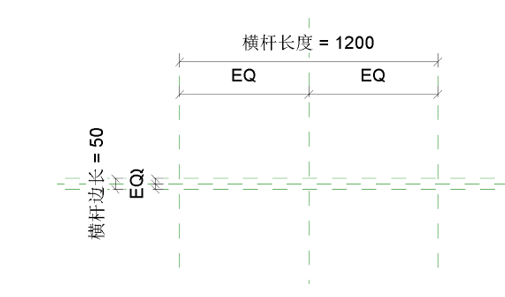

06.在新建族的“参照标高”视图中绘制4个参照平面，并进行“等分”以及创建“横杆长度”、“横杆边长”参数属性，如图2.7-6所示。

图2.7-6  参照平面

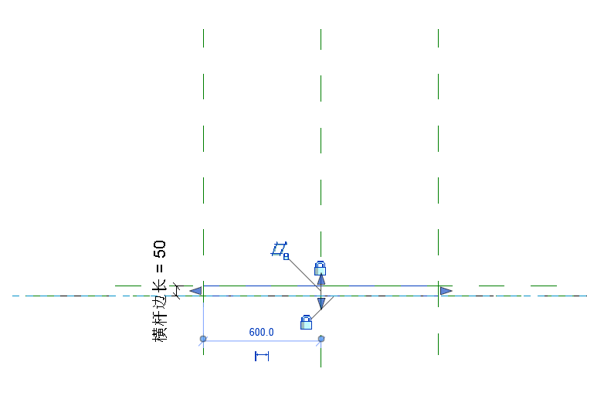

07.创建横杆。在“创建”选项卡下点击“拉伸”进行创建横杆，并“锁定”，如图2.7-7所示。

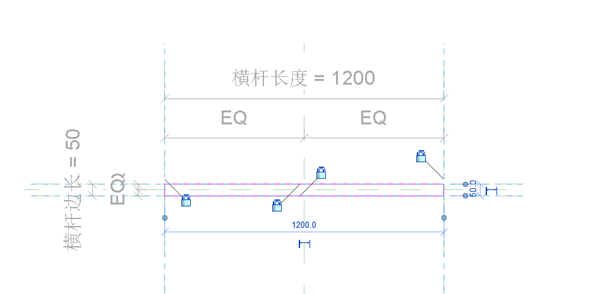

图2.7-7  创建横杆

08.编辑横杆厚度。切换“前”里面视图中，创建参照平面，“对齐”以及赋予“横杆边长”的参数标签作为横杆的厚度，并分别进行“锁定”横杆，如图2.7-8所示。完成横杆的绘制，如图2.7-8所示。将其命名为“爬梯立杆”保存族到计算机本地文件夹内。

图2.7-8

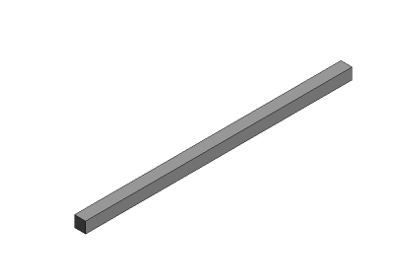

、图2.7-9  横杆

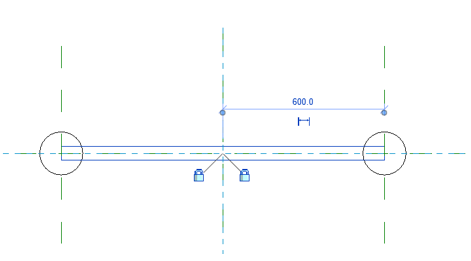

09.将刚绘制好“爬梯立杆”载入爬梯中，并对横杆进行“对齐”以及“锁定”，如图2.7-10所示。

图2.7-10  放置横杆

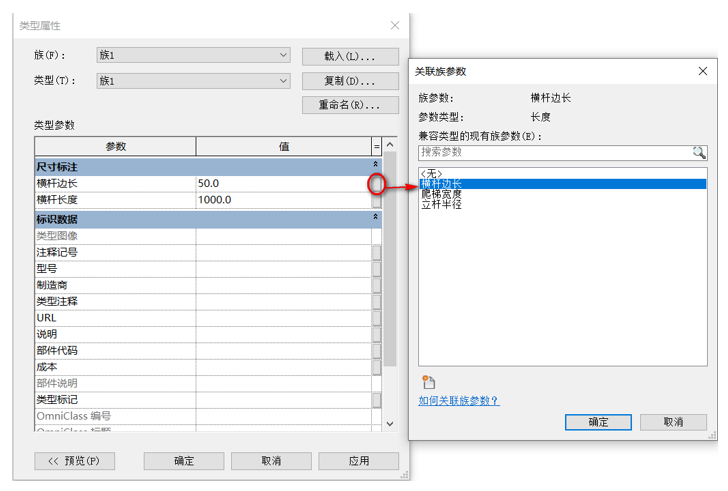

10.关联参数。点击横杆图形,在“编辑类型”中对尺寸标注进行关联参数的设置和新建，如图2.7-11所示，“横杆边长”关联“横杆边长”、“横杆长度”关联“爬梯宽度”。

图2.7-11  关联参数

12.使用“阵列”命令进行横杆的排布。在“前”立面视图中，绘制相应的参照平面，并进行“对齐”以及创建“爬梯总高度”、“实际间距”参数标签。在“修改”选项卡下点击“阵列”对横杆进行排布，然后对横杆的前后进行“对齐”和“锁定”，如图2.7-12所示。

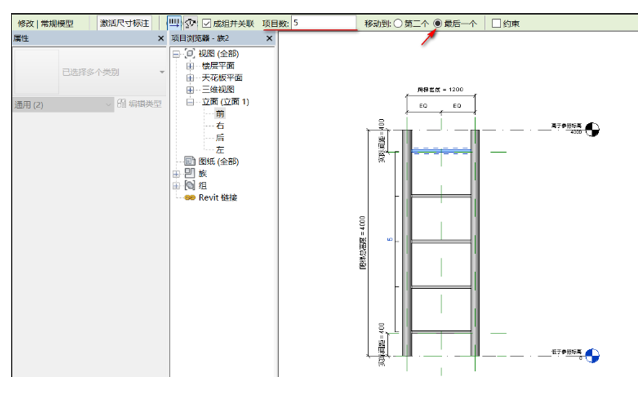

图2.7-12  阵列

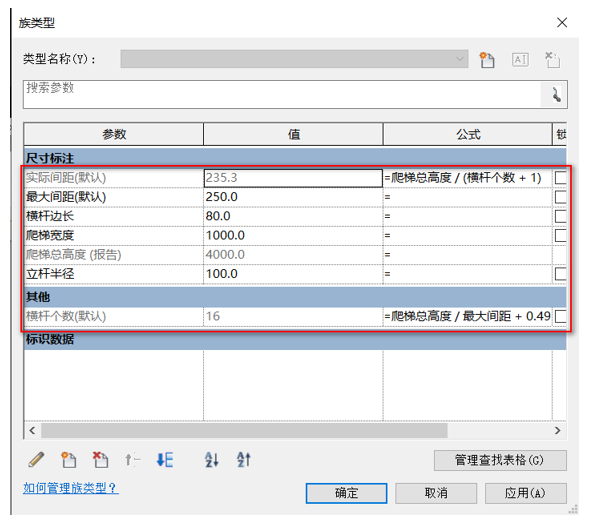

13.编辑参数。在“属性”面板中点击“族类型”，在“族类型”面板中新建“最大间距”，用以控制“横杆个数”和“最大间距”【横杆个数=爬梯总高度/最大间距+0.49、实际间距=爬梯总高度/（横杆个数+1）】，如图2.7-13所示。

图2.7-13  族类型

14.完成“爬梯”的绘制，如图2.7-14所示，保存到计算机本地文件夹内。

图2.7-14  爬梯
