基于墙的公制常规模型与公制门、公制窗族样板的区别
门族可以选择“公制门.rft”或“基于墙的公制常规模型.rft”样板；
窗族可以选择“公制窗.rft”或“基于墙的公制常规模型.rft”样板。
01.基于墙的公制常规模型

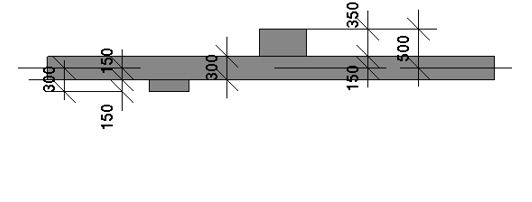

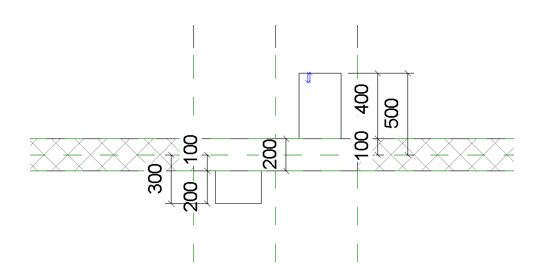

使用“基于墙的公制常规模型.rft”族样板新建族，绘制如图2.8-1a模型，并把绘制好的族载入到Revit项目环境中进行验证，如图2.8-1所示。
a）
b）
图2.8-1
02.公制窗或公制门族样板

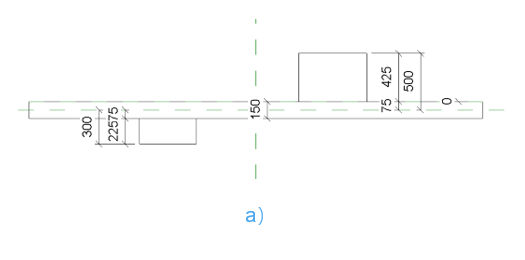

使用公制窗.rft”或公制门.rft”的族样板，绘制如图2.8-2a模型，并把绘制好的族载入到Revit项目环境中进行验证，如图2.8-2所示。
a）
b）
图2.8-2
通过“基于墙的公制常规模型.rft”样板与“公制窗.rft”样板所绘制的模型对比，可以发现虽然“基于墙的公制常规模型.rft”族样板的墙体会随着项目墙体的变化而变化，但却会影响拉伸图形的长度；而“公制窗.rft”族样板和“公制门.rft”族样板的墙体会随着项目墙体的变化而进行变化，并不会影响拉伸图形长度的变化。
