01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制门.rft”族样板，点击“打开”按钮，创建一个新族。

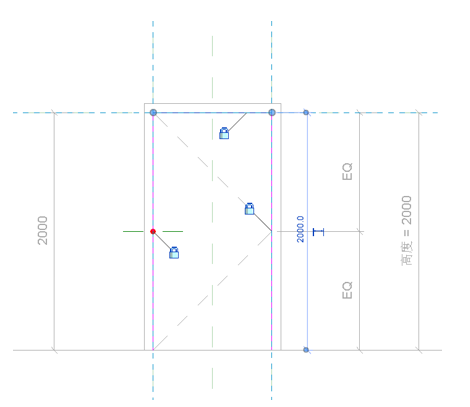

02.绘制门框路径。在“内部”立面视图中，点击“创建”选项卡中“放样”的“绘制路径”进行对门框的路径进行绘制，并把放样路径轮廓线锁定在参照平面上，点击“完成”，如图2.9-1所示。

2.9-1  门框路径

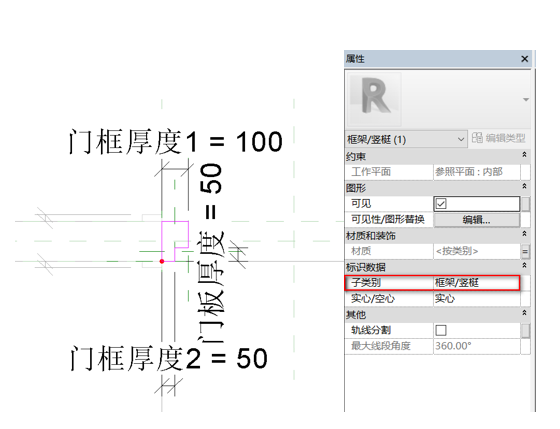

03.编辑门框轮廓。点击“编辑轮廓”，绘制相应的参照平面，然后绘制门框轮廓，以及把轮廓线“对齐”并“锁定”在参照平面上，并分别进行“对齐”注释和创建“门框厚度1”、“门框厚度2”、“门板厚度”参数标签，点击“完成”，如图2.9-2所示。切换到“三维”视图，选中门框模型，对其属性面板进行编辑，设置其子类别为“框架/竖梃”如图2.9-3所示。

                                                                                                                         图2.9-2  门框轮廓                                                     图2.9-3  属性

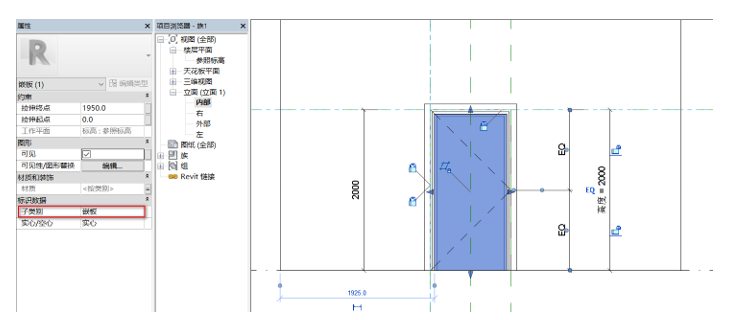

04.绘制门板。在“创建”选项卡下点击“拉伸”进行绘制门板轮廓，并“锁定”至门框内缘，点击“完成”，切换到“内部”立面对门板进行适当拉伸门板厚度至相应的参照平面上，并对其“锁定”。选中门板模型对其“属性”面板进行编辑，将其子类别设置为“嵌板”如图2.9-4所示。

图2.9-4  门板

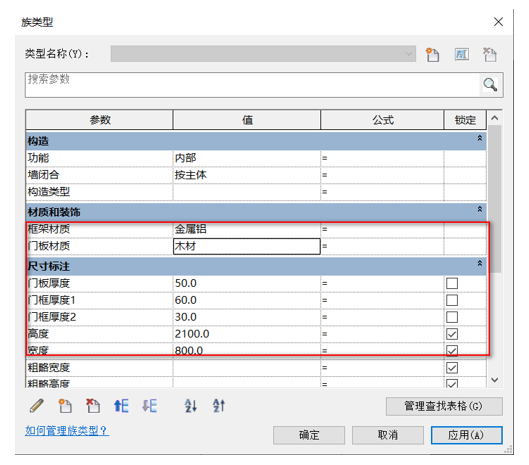

05.编辑族类型。点击“属性”面板中的“族类型”进行适当调整各族参数，并检查各参数所驱动的模型实体变化是否正确，如图2.9-5所示。

图2.9-5  族类型

06.添加门把手。在“内部”立面视图中创建相应的参照平面，如图2.9-6所示，并在资源库中载入门把手族，在“参照标高”中放置门把手，同时将“门把手”进行“对齐”和“锁定”至参照平面上，完成后如图2.9-7所示，将族保存到本地的文件夹内。

图2.9-6  门把手参照平面

图2.9-7  门
