带角度平开门族实例

01.打开上一章节所绘制的“门族.rft”。

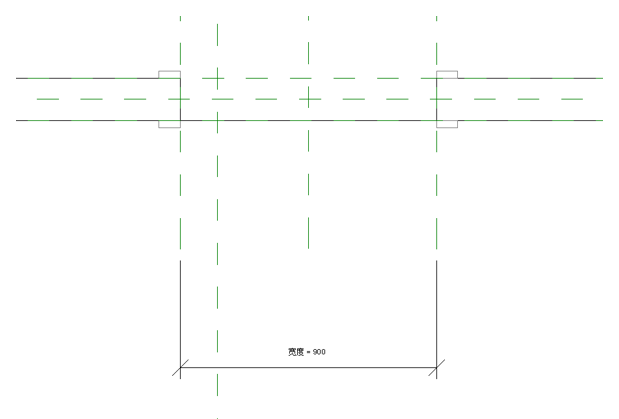

02.适当隐藏门框详图线等对象，并删除“门把手”和“门板”，如图2.11-1所示。

图2.11-1  隐藏图元

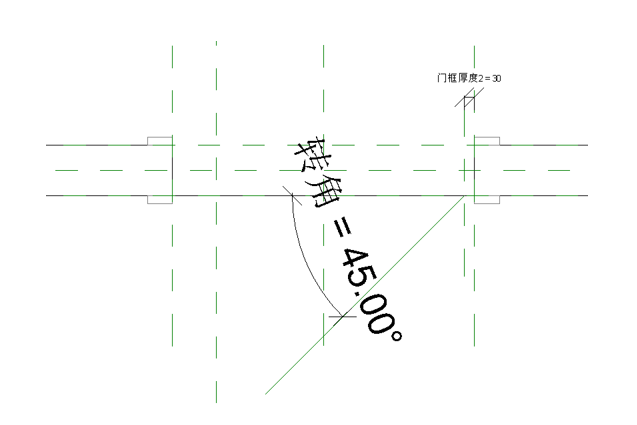

03.定位门板旋转转角。创建参照平面并赋予“门框厚度2”的参数标签，然后在“创建”选项卡下点击“参照线”绘制门板旋转转角线，并把“参照线”的端点“锁定”在参照平面上，为参照线添加“转角”的参数标签，如图2.11-2所示。

图2.11-2  旋转转角

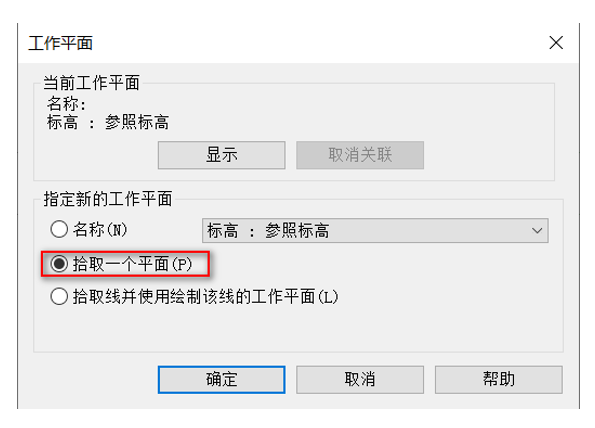

04.创建门板。在“创建”选项卡下点击“拉伸”，在“工作平面”面板中点击“设置”，使用“拾取一个平面（P）”方式如图2.11-3所示，点击“确定”拾取拾取参照线的水平方向作为工作平面，这个步骤至关重要，目的是为了保证接下来所绘制的门板与参照线发生关联，当参照线进行旋转时，与之关联的门板也将发生旋转。

图2.11-3  工作平面

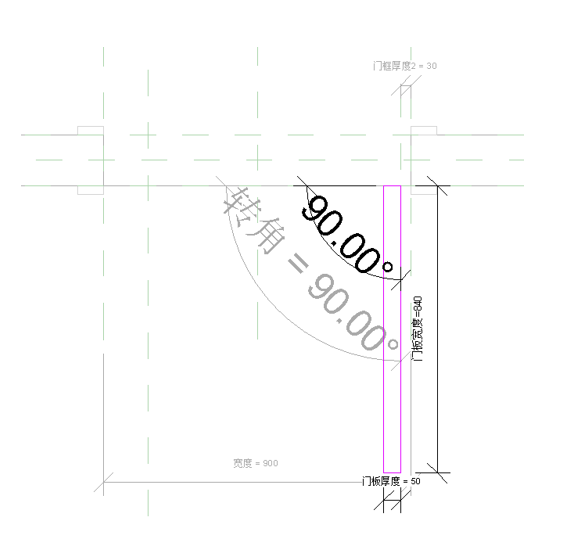

05.在族参数中将“转角”角度设置为90°的状态，方便绘制门板轮廓及锁定。接着在“创建拉伸”视图中绘制矩形门板轮廓，对门板进行“对齐”、“锁定”，并创建“门板宽度”、“门板厚度”参数标签，点击“完成”，如图2.11-4所示。在族参数中调整设置其属性数值检查门板的转动是否顺利。

图2.11-4  门板

06.调整门板高度。在“属性”面板调整其门板的参数，在“内部”立面视图中调整门板高度并“锁定”至门框内。

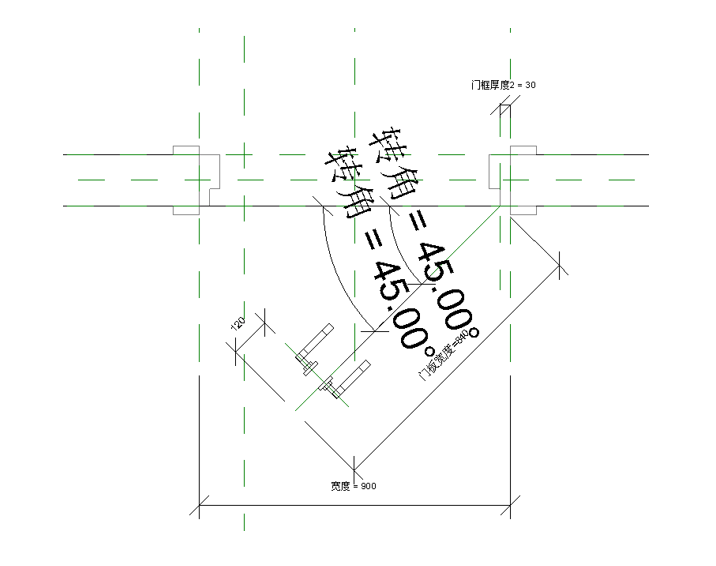

07.放置门把手。在“参照标高”平面视图内放置门把手，将门把手“对齐锁定”在门板上，并为门把手赋予“转角”的参数标签，使门把手随着“转角”参数的变化而变化，如图2.11-5所示。在“内部”立面视图中调整门把手在高度上的位置并“锁定”。

图2.11-5  放置门把手

08.完成带角度平开门族的绘制，如图所示。

图2.11-6  带角度平开门
