江苏大剧院位于南京奥体中心西侧，南临奥体大街，北靠梦都大街，西接扬子江大道和滨江公园，工地四周交通便利。
基地净用地面积共196633 平方米，总建筑面积271386平方米，建筑高度47.3 米。

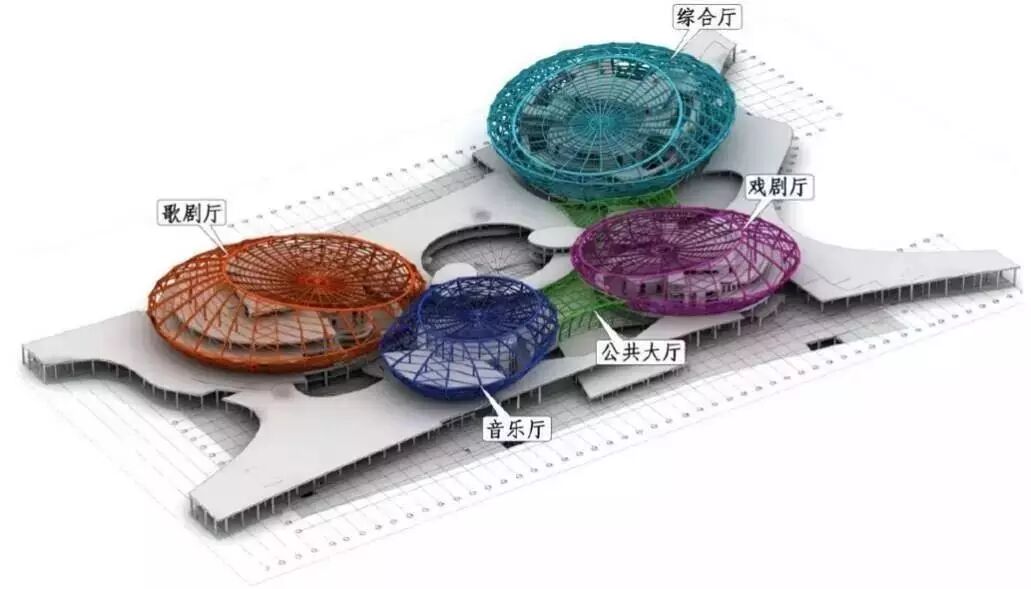

该项目是一个集演艺、会议、展示、娱乐等功能为一体的大型文化综合体，整个项目包括可容纳2280人的歌剧厅、1001人的戏剧厅、1500人的音乐厅及2711人的大综艺厅、共享空间等五部分，能满足歌剧、舞剧、话剧、戏曲、交响乐、曲艺和大型综艺演出的功能需要，功能齐全，视听条件优良，技术先进，设备完善。
一、项目简介
施工范围：
（1）观众厅：观众席、舞台区，主要功能为举办大型音乐会；
（2）前厅：主要包含门厅及公共走道，是人员流通的枢纽；
（3）辅助用房：主要由公共卫生间、化妆间、会议室等功能性用房组成。
工程特点：
观众厅、前厅属于高大空间，且含有大量的曲面造型的GRG、石材等，对于排版下料、放线安装等提出来较高的要求。
二、组织策划
应用软件
Autodesk Revit 2015：
主要应用在项目大面积建模及应用方面；
Naviswoks 2015 ：
主要应用在项目漫游展示及碰撞检测方面；
Rhinoceros 5（犀牛）：
主要应用在项目多曲面异形建模、排版等方面；
Ue4：
由游戏开发者制作并供游戏开发者使用的一整套游戏开发工具，本项目应用于场景漫游。
应用
应用点 | 应用内容 | 备注 |
现场尺寸 | 三维扫描 | 校核图纸、土建模型与现场的偏差 |
深化设计 | 观众厅墙面GRG竖向分隔、前厅GRG方案等 | 提早发现图纸问题 |
工程量统计 | 脚手架工程量、GRG吊顶及墙面、西洋红钢板墙面、墙地面地面石材工程量等统计 | 先建模，再统计 |
异形放线 | 前厅墙面多重曲面造型石材 | 使用放线机器人最佳 |
排版下料 | 任意墙地面石材、瓷砖、西洋红钢板等 | |
技术交底 | GRG，多重曲面造型石材定位、安装交底 | |
方案模拟 | 脚手架搭设、前厅内环GRG墙面（含灯带）拼装、铝底木皮GRG安装、钢结构转换层施工 |
二、组织策划

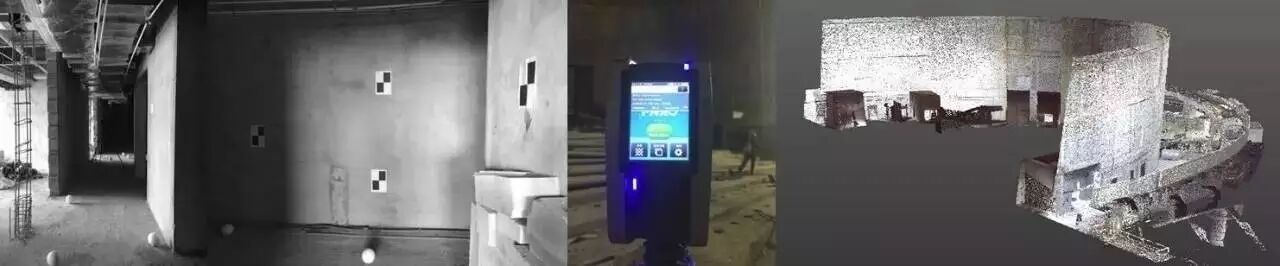

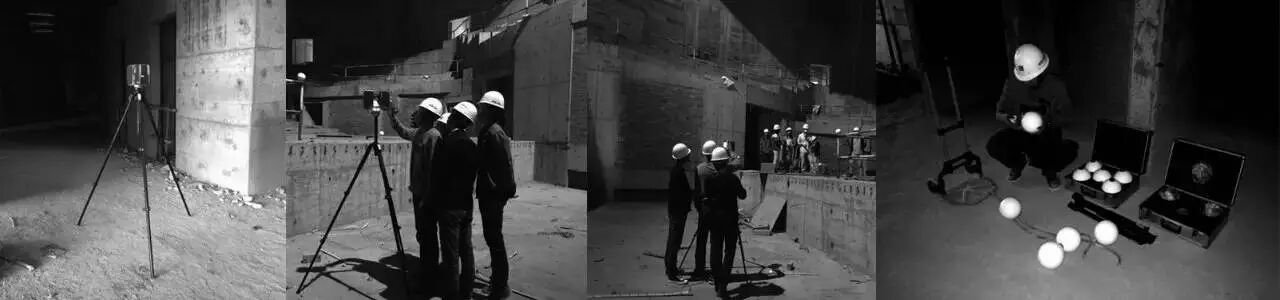

三维扫描工具：
三维扫描仪Trimble TX5 1台（精度检验合格，五十米测距误差两毫米之内）
全站仪1台（精度检验合格）
专用三脚架1个、专用白色标靶球10个左右
现场照明灯具及三级电箱等
三维扫描原理：
高速旋转的反光镜将激光发射器发射出的激光点向四周以97600点/秒的速度发射，由于光速极其快，光点在碰到障碍物后会立即返回到扫描仪，扫描仪可以通过计算发射和返回的时间差来确定每一个点的位置，并将所有点组合在一起，形成整个空间的点云文件。
