【占地面积】：26494平方米
【建筑面积】：地上约37万平方米
【建筑高度】：530米
【建筑层数】：116层
【结构形式】：钢-混结构
【投资单位】：周大福集团
【承建单位】：中国建筑第三工程局有限公司和中国建筑第四工程局有限公司联合体，各占50%股份（排名不分先后）
【设计单位】：Kohn Pedersen Fox Associates
【建设用途】：写字楼+酒店+公寓

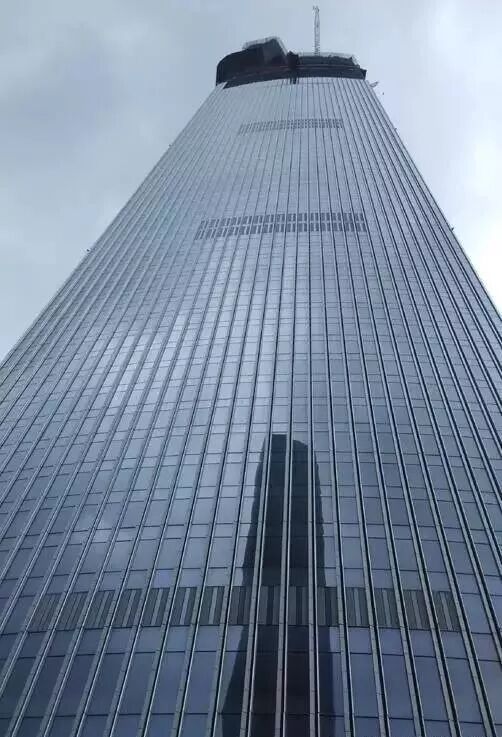

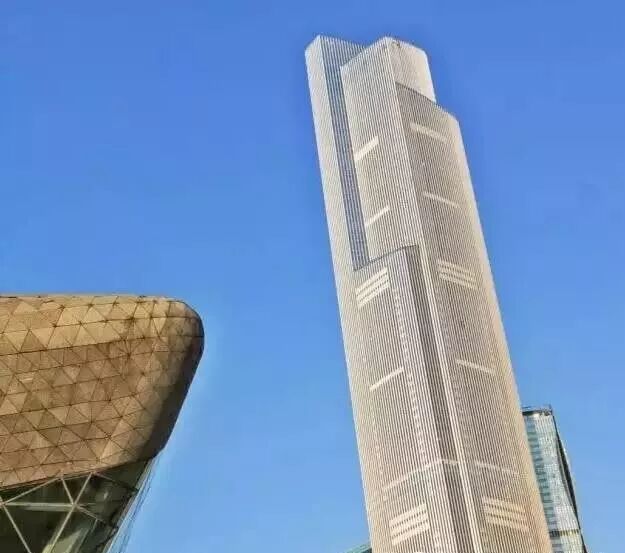

广州周大福金融中心（又称广州东塔）坐落于珠江河畔，总建筑高度为530米，地下5层，地上111层，是广州最高的摩天大厦。
项目位于珠江新城CBD中轴线东侧，与西侧的广州国际金融中心（广州西塔）比肩辉映，成为广州和华南地区的又一地标。

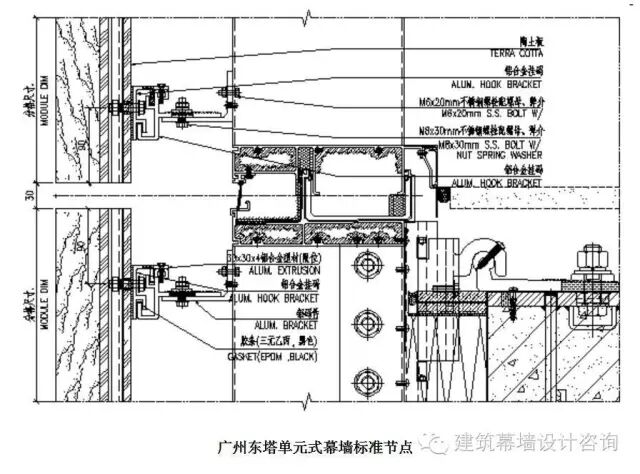

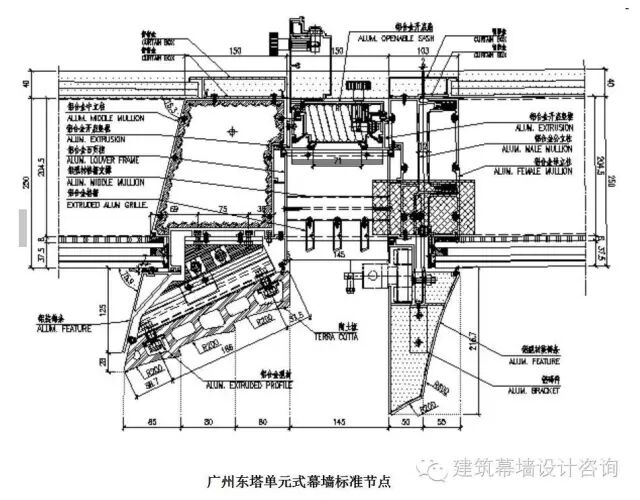

当时广州江河的中标额3.02亿元，幕墙面积12万平方米，主要包括单元式玻璃幕墙、框架式玻璃幕墙。
在塔冠的东、南、西三面采用独特 “ 之 ” 字形退台设计，在68层、95层及107层的不同角度形成空中露天观景平台。
奥雅纳在负责项目结构设计的概念、方案深化及施工图设计阶段时，为项目引入了高效能的结构系统。在结构设计上尽可能减少外部支柱的使用，以营造更开阔的视野。但同时也给单元式幕墙出了较大的难题。

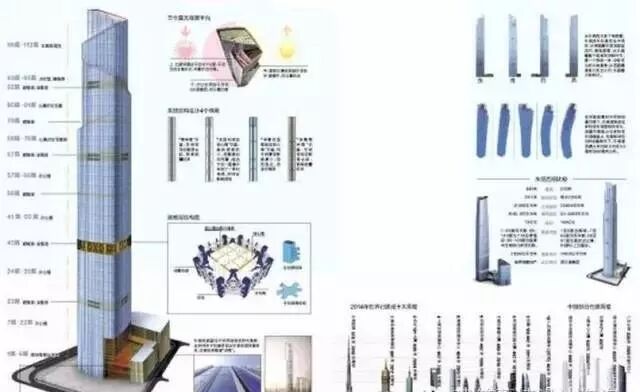

塔楼采用伸臂巨型框架—核心筒的结构体系，外部为8根巨型钢管混凝土柱，内部混凝土核心筒，配合4道伸臂桁架及6道环桁架的加强层布置，使结构既满足抗震设计标准，同时又满足建筑功能上的需求。
模拟地震振动台 模型试验

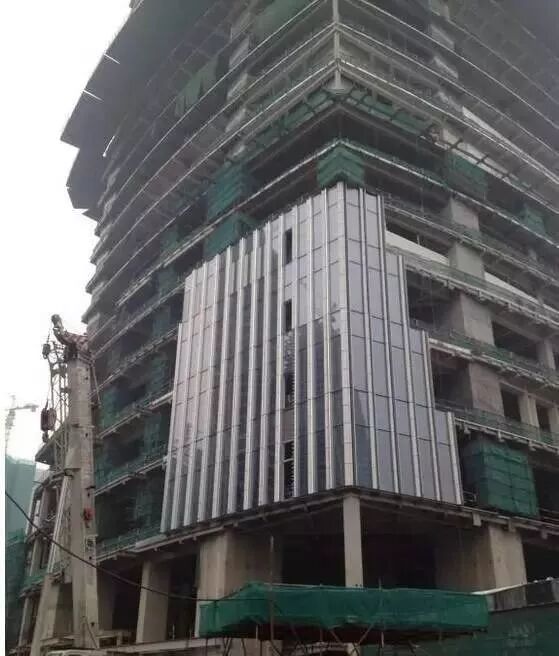

单元幕墙吊装
单元幕墙吊装
单元幕墙吊装
单元幕墙吊装
单元幕墙吊装
单元幕墙吊装

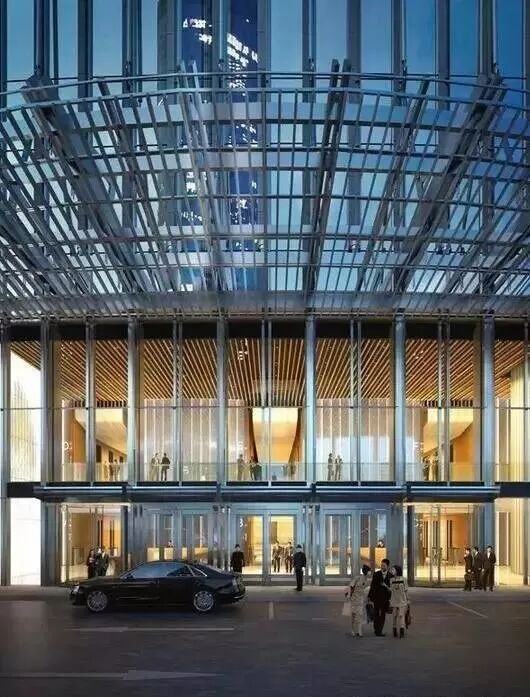

漂亮大气的框架式幕墙入口

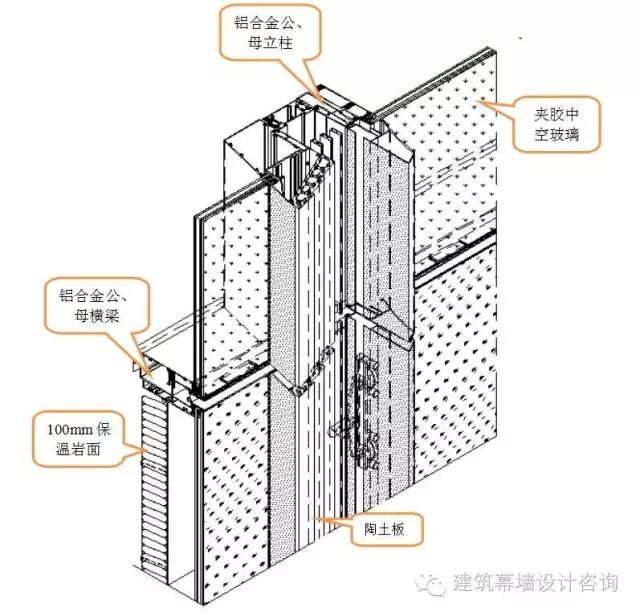

广州东塔选用陶板，曾面临两大难题：
一是根据美国建筑师的设计，陶板不仅规格大（1600*430*50mm），且表面为波浪状的异型，同时还要求覆盖一层洁白并有冰纹的釉面。陶土板厂家巧妙地吸收了宜兴当地传承千年的青瓷中的冰纹釉工艺，结合引进的全套欧洲顶级的生产设备与技术，圆满地解决了这一难题。
二是陶板的使用高度达到530米，如何确保其安全性成为头等大事。一方面成立了专门的技术攻关团队，不断改进配方、烧成等工艺，以提高陶板本身的各项理化性能；同时，工程部积极配合国外设计院和幕墙施工方优化龙骨系统及安装方案。功夫不负有心人，经过长达一年多的努力，最终使得我们的产品通过了严格的幕墙四性测试、耐撞击测试以及风洞测试，并顺利通过专家论证。成为国内第一家也是目前唯一的一家通过风洞测试的陶板产品。
如此复杂的单元件，确实比较考验设计、加工、施工水平！以下是东塔的总承包单位施工组织设计模拟动画！
