Dynamo与Revit模型相互导入

发布于:2017-08-17 10:00:48
首页/技术分享/Dynamo
收藏
25917

胡珂

更多

今天我们来讲一下怎样实现Dynamo与Revit模型相互导入

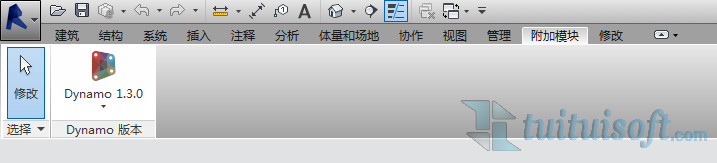

我们知道Dynamo的打开方式有两种:直接打开和在Revit中打开

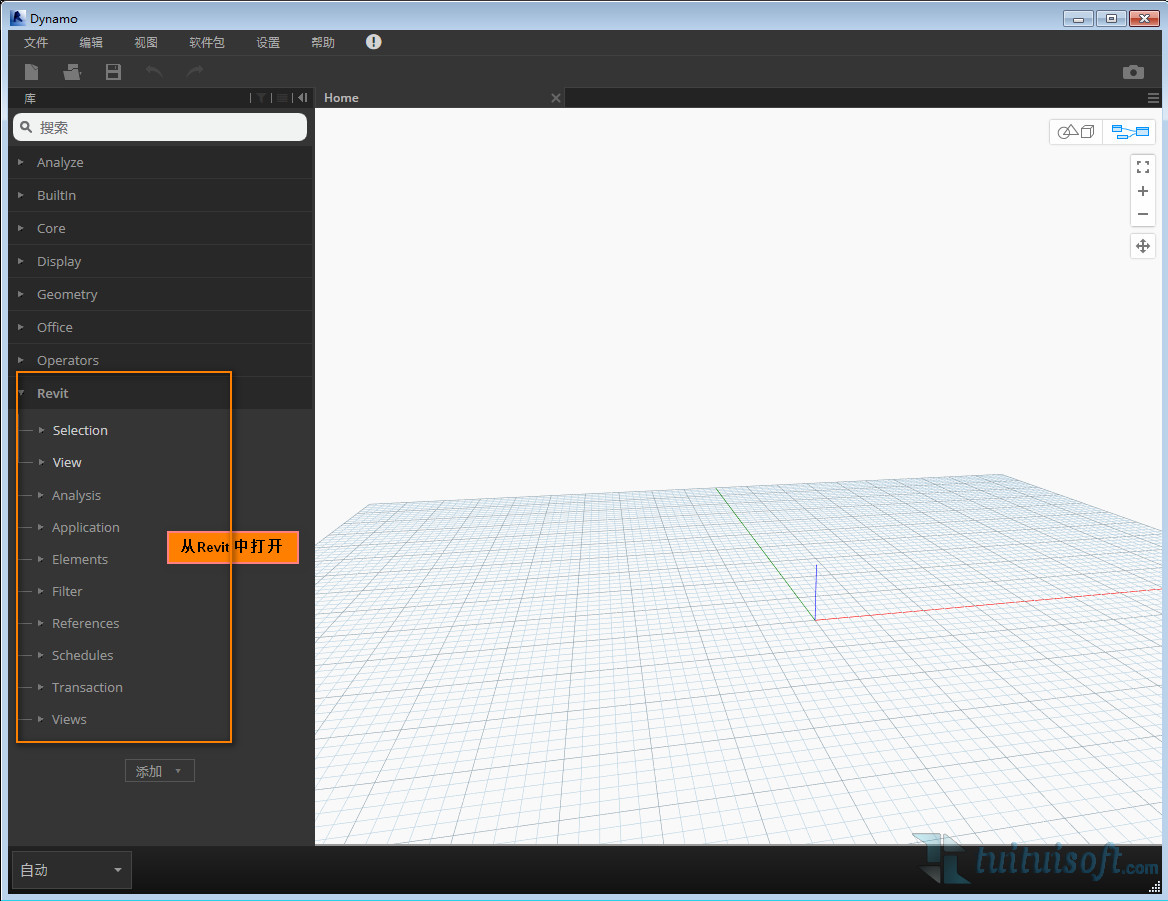

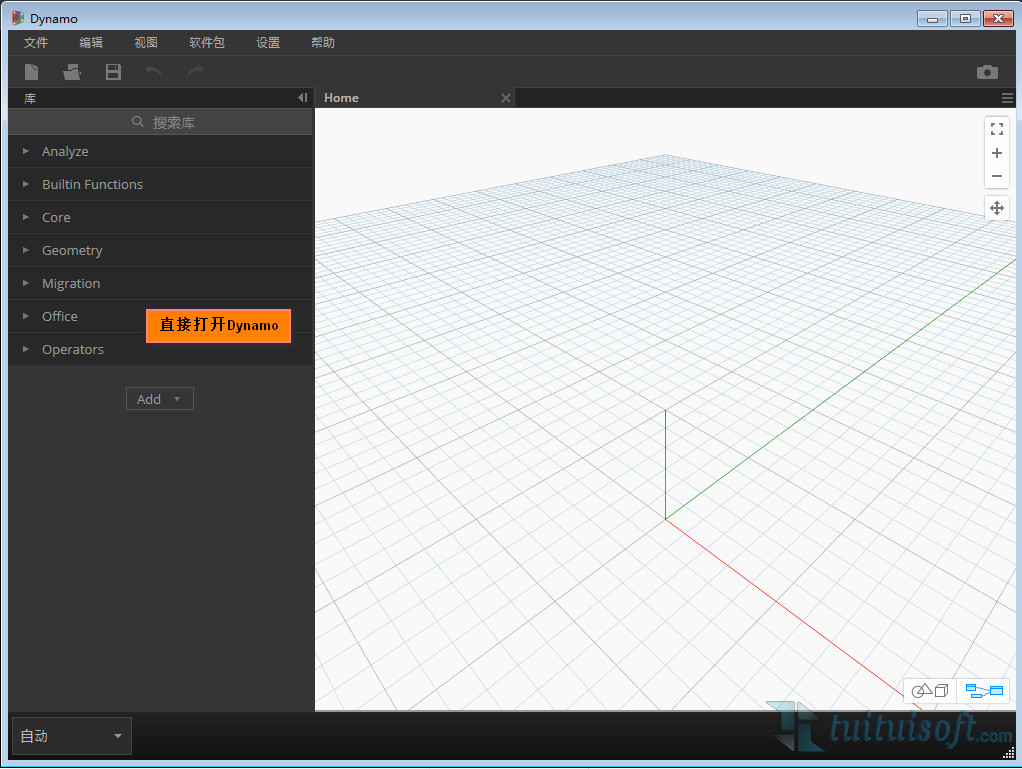

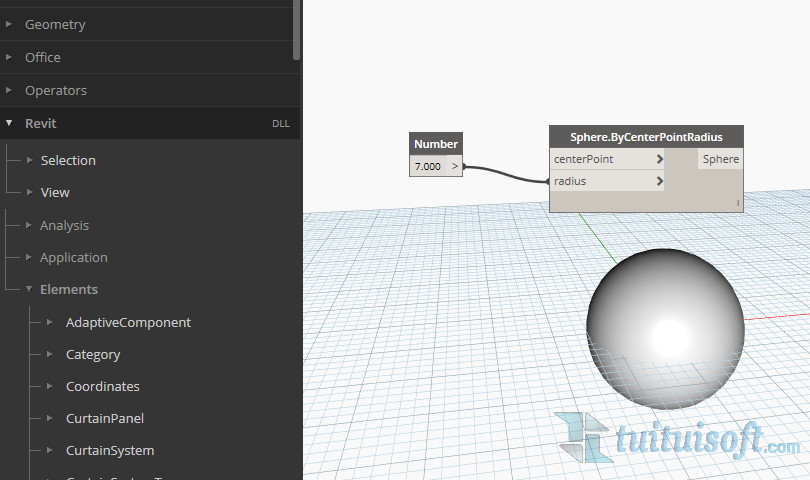

那么这两种打开方式有什么区别呢?(图一为从Revit中打开,图二为直接打开Dynamo)

我们可以发现菜单栏缺少了“Revit”部分,而这部分正是他们互相导入的关键。

那么如何建立Dynamo与Revit的联系呢?

首先我们在Dynamo中建一个球(具体操作请看我上一篇文章哦)

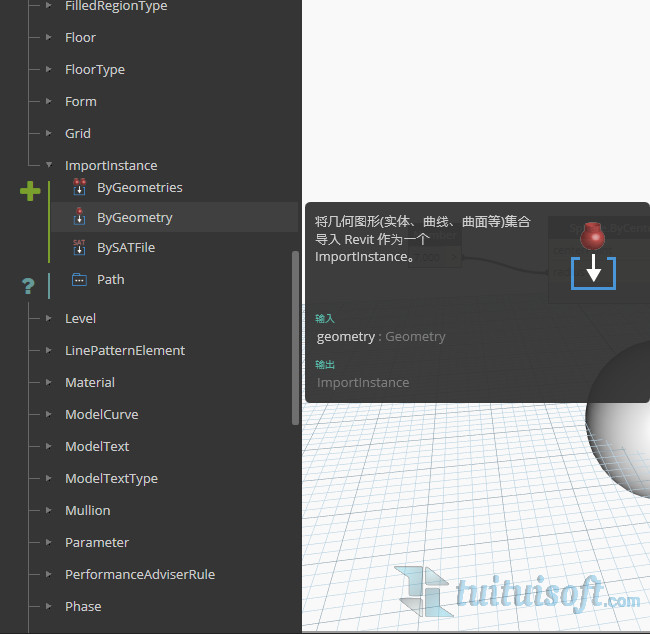

接着我们选择Dynamo中 Revit - Elements - Importinstance 中的 ImportInstance.ByGeometry (将几何图形集合导入Revit作为一个 Importinstance)

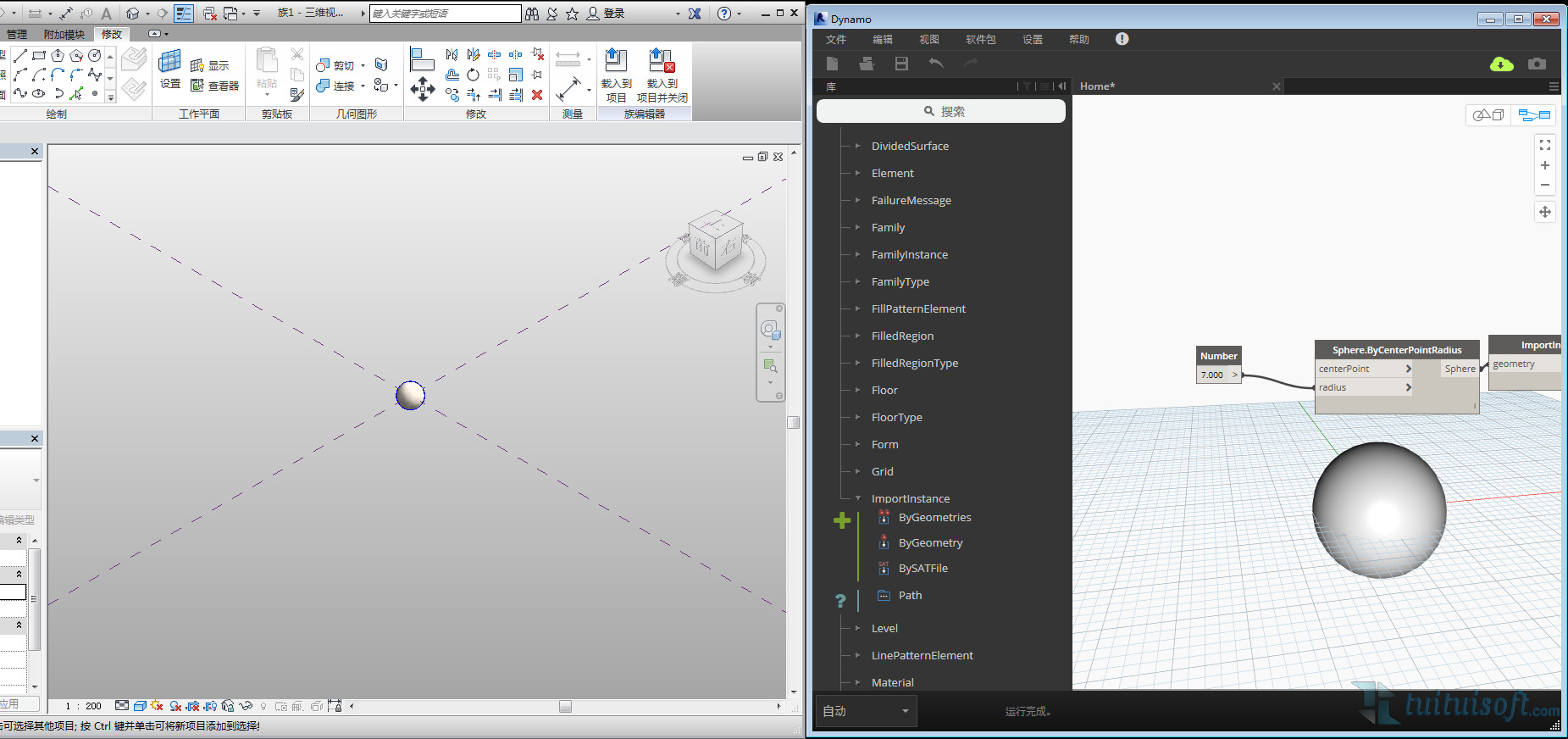

我们将节点连接,可以看到体量中也生成了对应的球体(因为半径设置的很小,所以要一直放大才能看到

那么如何将项目中的构建载入Dynamo中呢

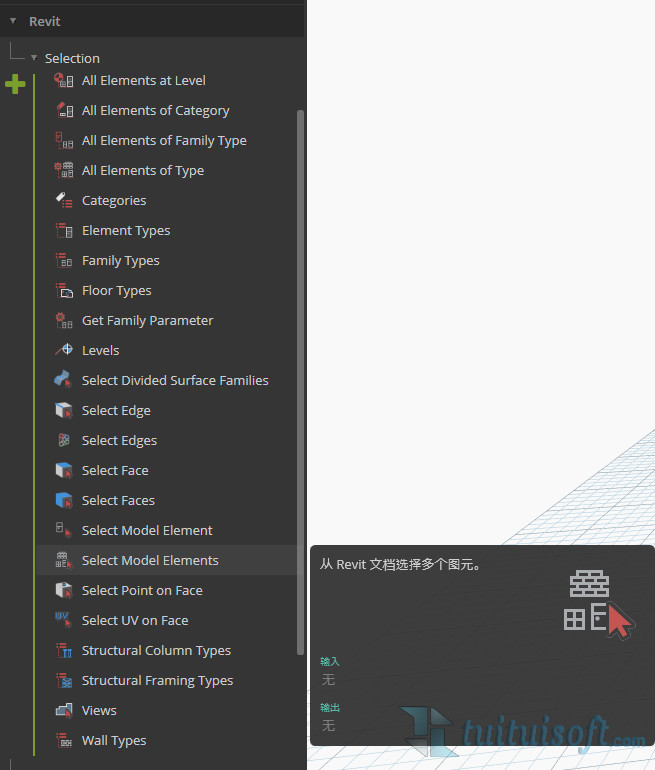

首先我们在Revit中选择你需要载入的模型,然后在Dynamo中的 Revit - Selection - Select Model Element 选项

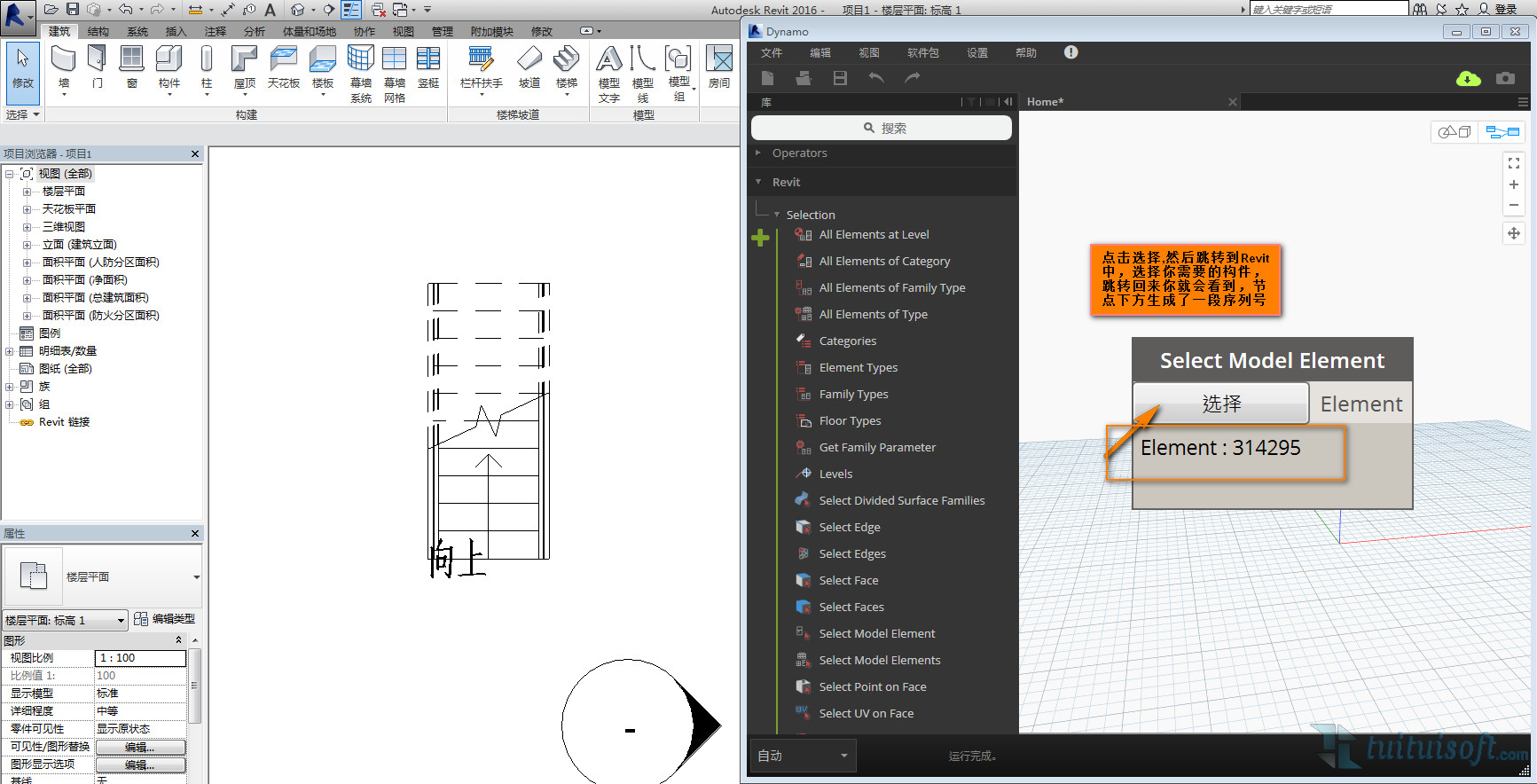

点击选择,然后跳转到Revit中选择需要的构件,在回到Dynamo中时你会发现,节点下方生成了一段序列号,此时模型已经导入成功了

接着选择 Revit - Elements - Element.Geometry 选项(获取与该对象关联的所有几何模型)

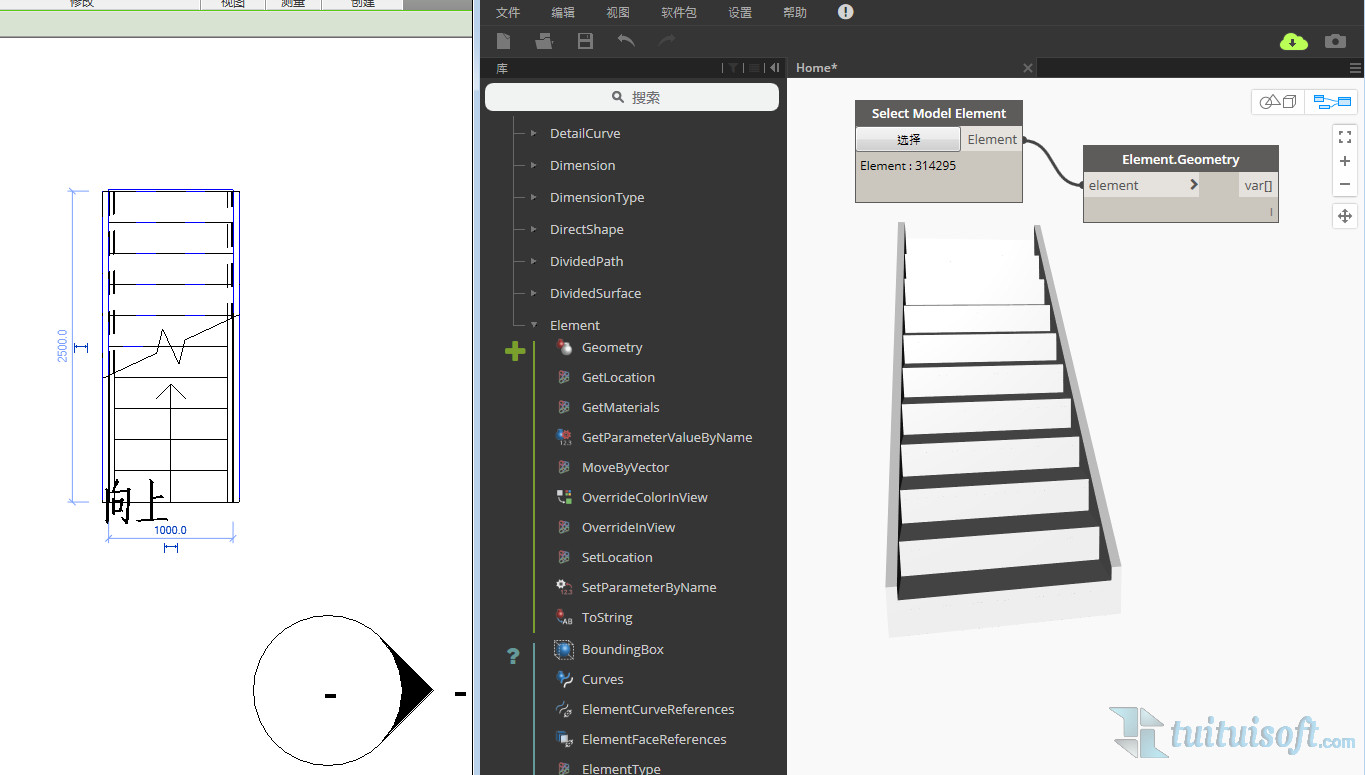

将节点连接,这时候你就会发现构件已经导入进模型里了(你要一直缩小才能看到)。

好了,导入的部分查不多是这样了,欢迎大家围观,欢迎大神纠错,也欢迎小白跟我一起学习呀
