【实习分享】如何用Revit制作木拱廊桥下部结构(三节苗)

作者:张军华 发布于:2018-03-21 浏览:344



本文由集美大学诚毅学院——林晨阳 投稿分享!

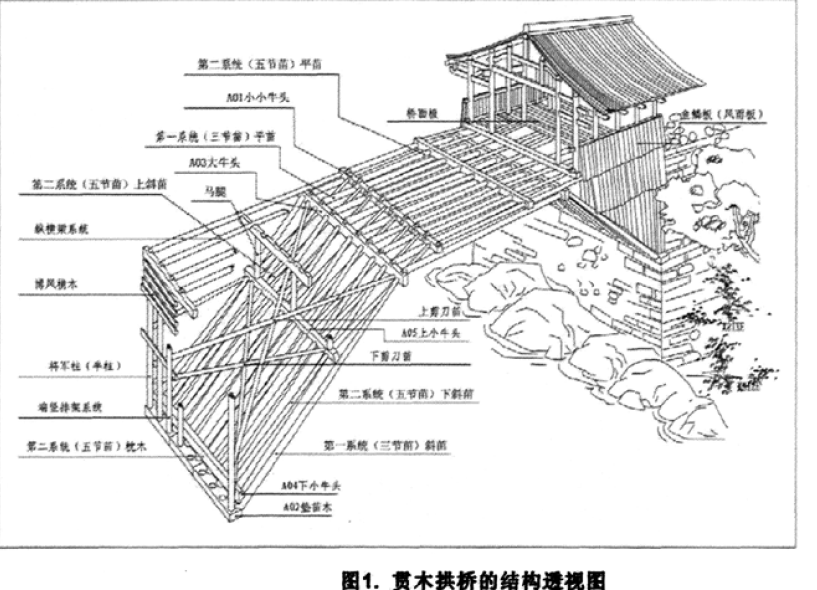

在收集整理好图纸资料后,我们有了完整的数据,可以应用revit制作木拱廊桥的下部结构。廊桥的下部结构由三节苗、五节苗、桥墩、将军柱等构件组成。

今天要分享的是利用revit软件进行廊桥下部结构三节苗的制作。

1、构件的制作

首先,打开revit软件,新建一个结构样板。因为我选择的图纸是南北走向。所以我选择在北立面创建标高。

将各个构件所在的标高位置确定出来。

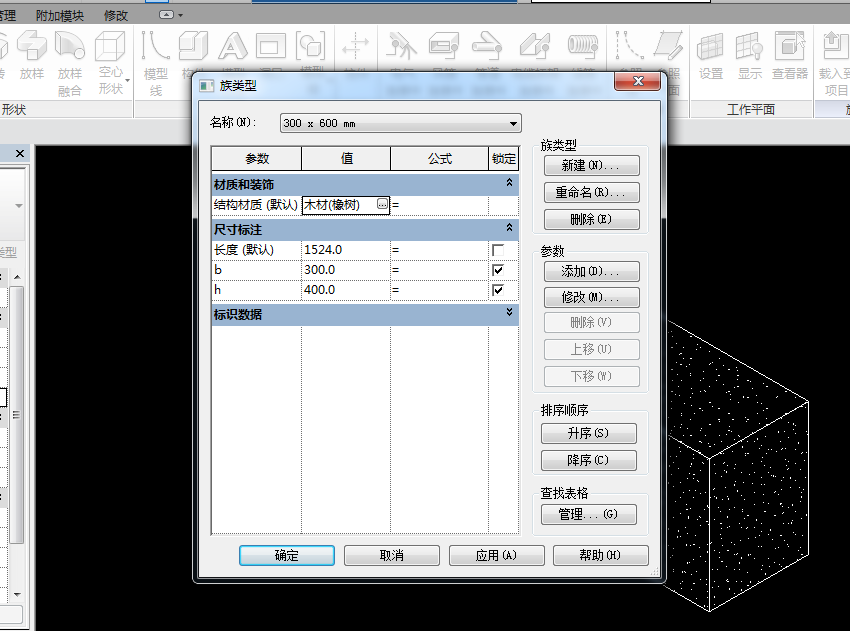

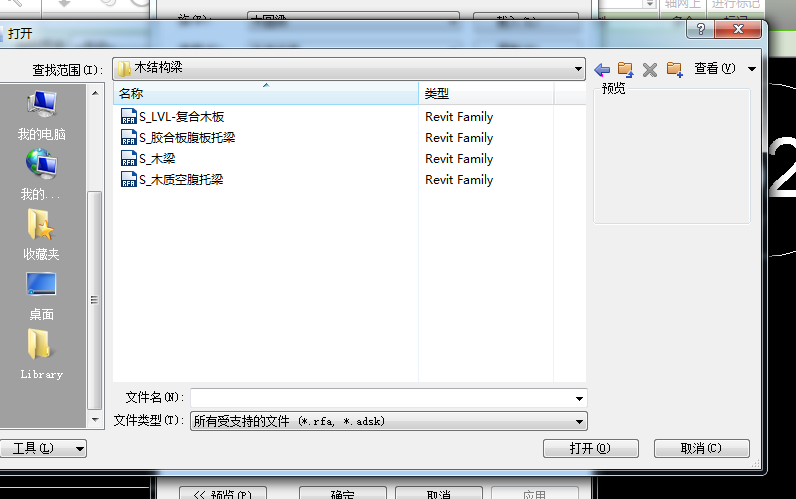

然后,在构件所在标高的结构平面进行构件的绘制。绘制三节苗牛头时,可使用原有的与三节苗牛头相似参数的梁族参数进行更改。例如我所选的是原有的木梁族。更改后可以进行绘制。

三节平苗是木质的圆柱体,所以,我采用原有的圆型梁族进行参数的更改。

2、各个构件的连接

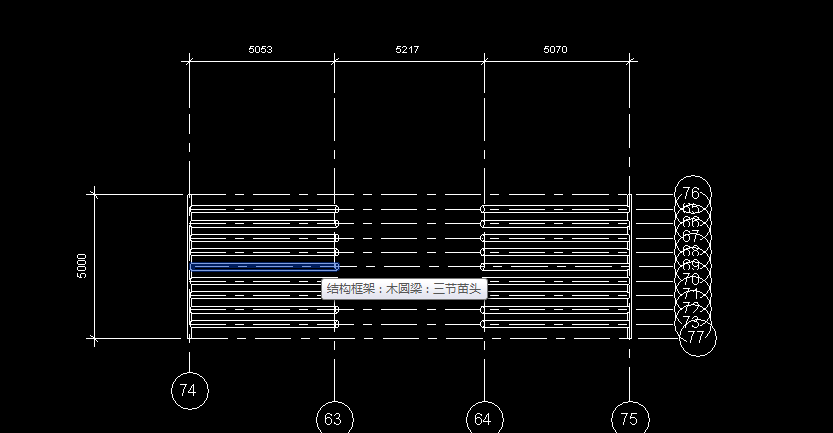

  首先,我们打开所在构件标高处的结构平面。此时,我们已经将所需要的族更改制作完成。开始进行构件的连接。先确定轴线。再在轴线上进行构件的连接。(我画的轴线有点乱,大家不要借鉴我!)



3、各个构件连接后的调整

在结构平面把构件画出来之后,我们会发现不同标高之间的构件没有办法连接。这时候,我们需要调整构件的参数。

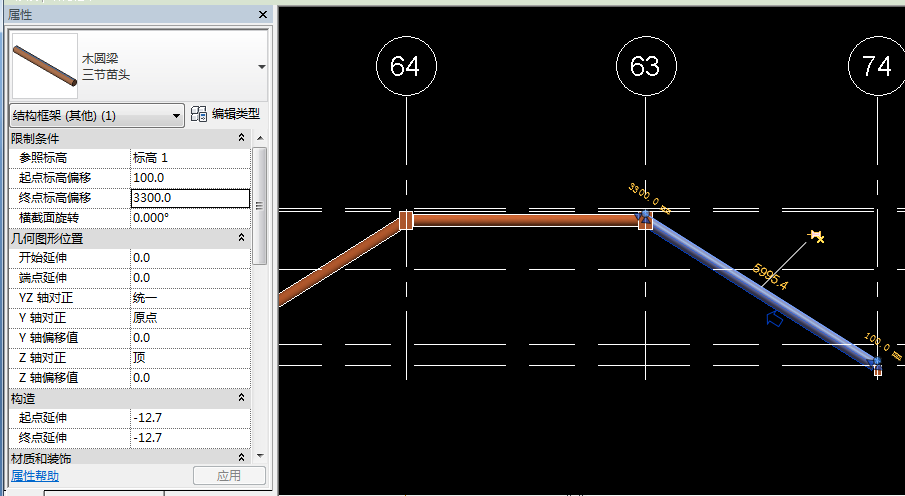

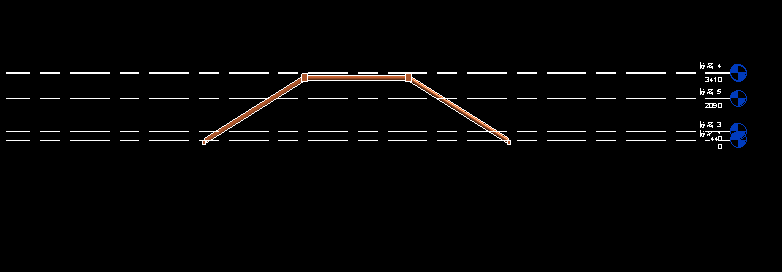

在立面中可以看见在不同标高中的构件没有经过调整是无法连接的。此时,点击构件查看属性,我们可以通过调整起点标高偏移和终点标高偏移,来实现处于不同标高的构件间的连接。

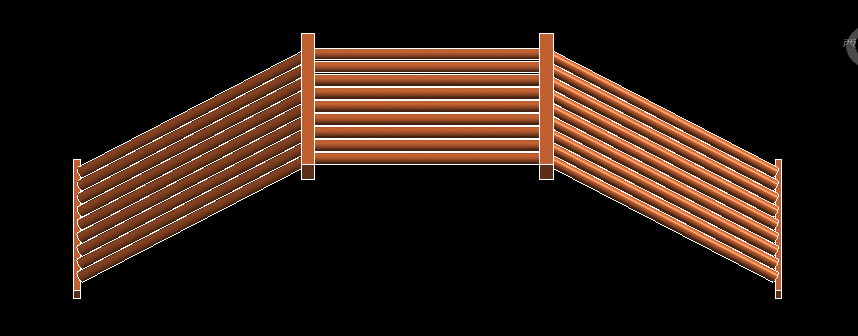

这样,廊桥的下部结构三节苗就制作完成了!

由此我们可以完成五节苗的制作。


OVER~~
