  经过上回讲解快速的转化轴网的方法之后,不知道各位旁友们对这款插件兴趣有没有提高呢。这回我们接着来讲用晨曦BIM翻模插件进行独立基础转化,独立基础在Revit布置时,还是挺繁杂的。这款软件能让我们在转化独立基础时,快速生成独立基础,简单而实用。设置独立基础顶标高等信息,软件会将其生成三维构件。

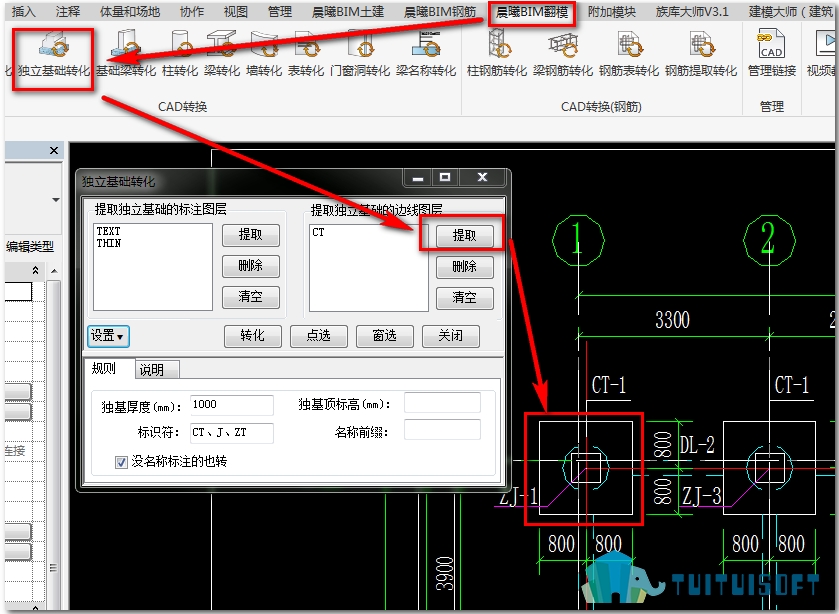

     1、点击“独立基础转化”功能,点击“提取独立基础的标注图层”上的“提取”,进行提取CAD图形上的标注图层,按下Esc键或鼠标右键点击取消,完成提取。


独立基础标注图层提取如图所示:





       2、接着点击提取“独立基础边线图层”,提取CAD图形上的边线图层,按下Esc键或鼠标右键点击取消,完成提取。


独立基础边线图层提取如图所示:




       3、要设置“独立基础的厚度”“独立基础顶标高”该“标高”为绝对标高,“标识符”、“名称前缀”选项等,输入相关信息之后,点击转化,即可生成相应的独立基础。

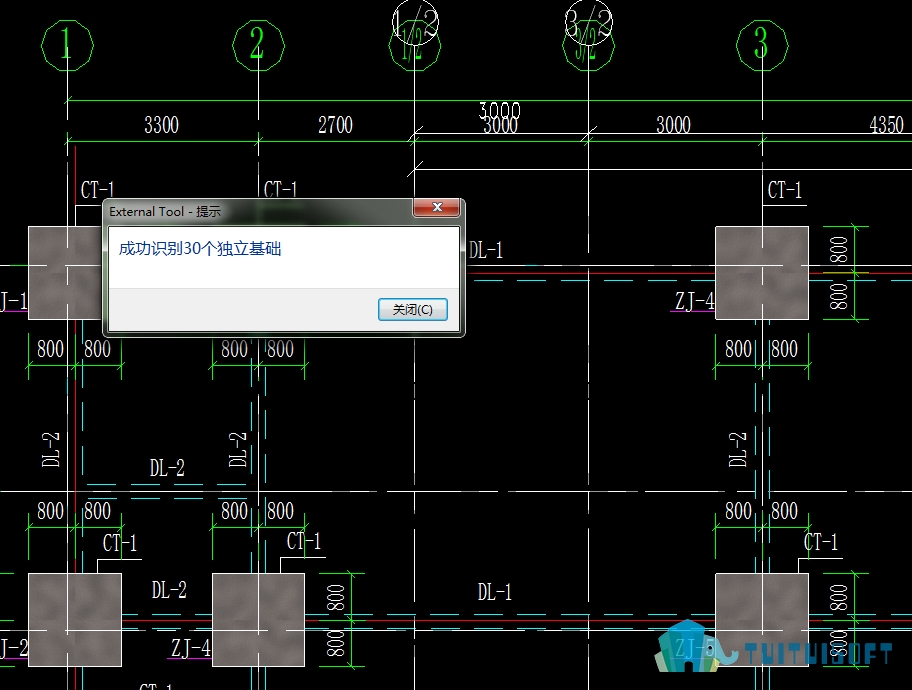

独立基础转化成功如图所示:(可切换三维查看效果)




  温馨提醒:在设置独立基础厚度时,我们一定要选择CAD图纸中次数最多的独立基础厚度,厚度不同的,只能翻模后进行手动修改。另外图纸中的标识符在软件中没有出现有默认符号时,可单机手动输入,标识符间用“、”隔开,注意区分字母大小写。
