发布于:2018-01-31 17:15:16

今天教各位如何用“晨曦BIM算量”软件来快速进行楼层设置,在revit中创建标高。



楼层设置是用于建立工程的实际楼层的层数和层高,根据图纸要求建立标高,通过两个标高的建立形成一个楼层的概念,按照从下到上的顺序依次添加。



首先,打开“晨曦BIM算量”进入到登入界面,选择相应的Revit版本启动

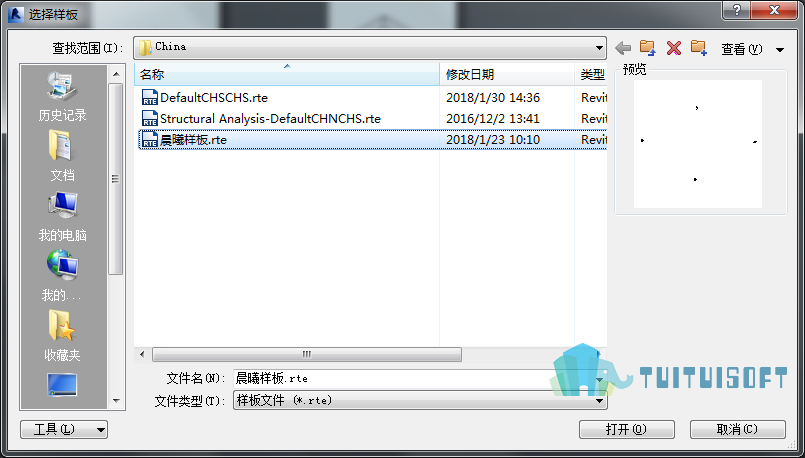

进入Revit后,选择“建筑样板”或者是“晨曦样板”







在选项栏里选择“晨曦BIM土建”中的“工程设置”



接着在“工程设置”里点击“楼层设置”在这个界面进行创建标高

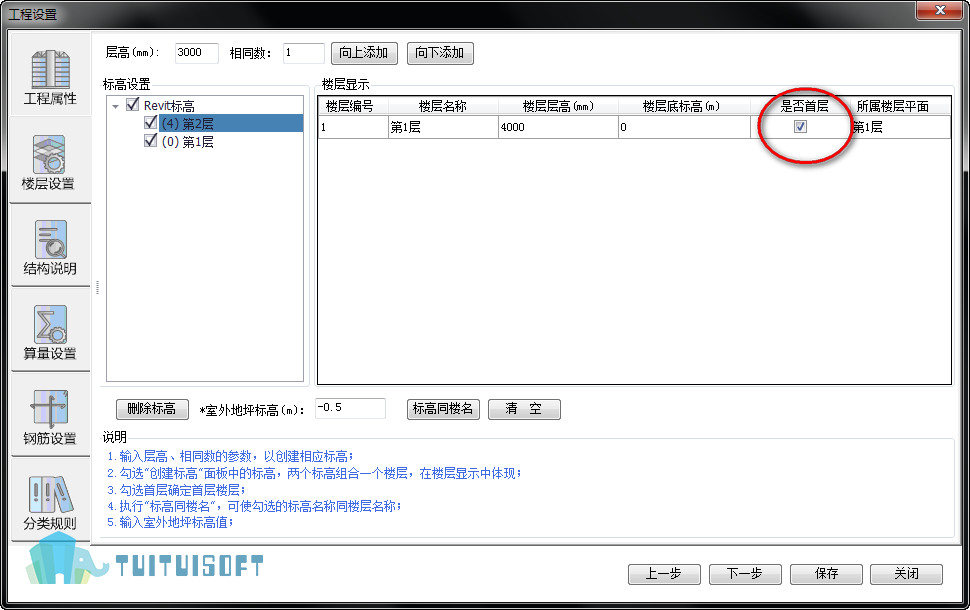

勾选第一层为“首层”根据图纸双击输入“楼层层高”

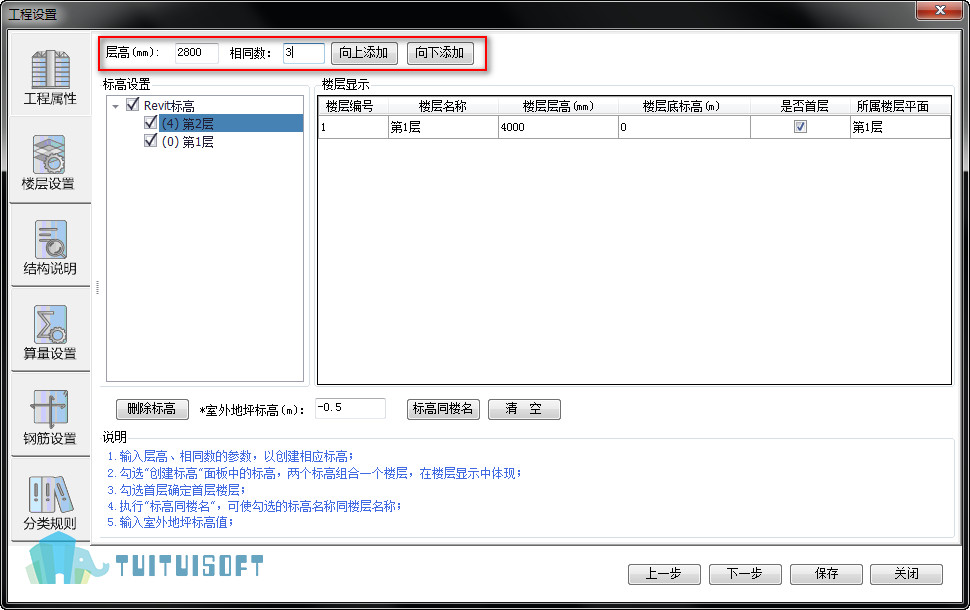

若要设置第二层层高,在“层高”处输入比如“2800”;相同数:1表示一层

假如标准层有多层的话,比如三层,在“相同数”中输入3

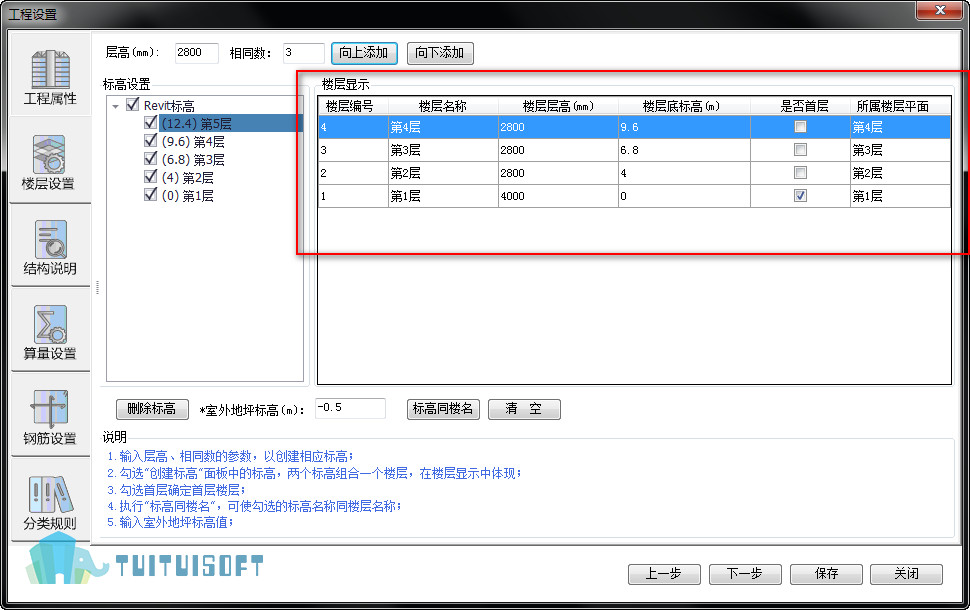

   然后点击“向上添加”后新的楼层就出现了

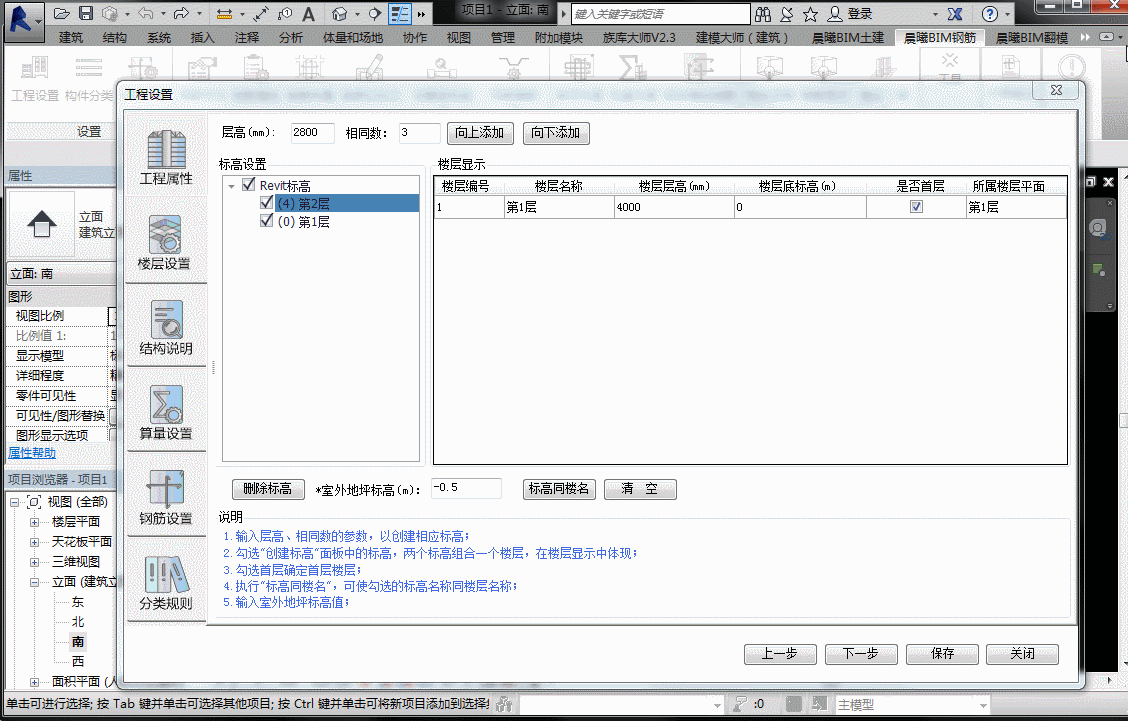

    此时,在立面图上也可以看得到创建的标高






同理,底层的层高可以点击“向下添加”

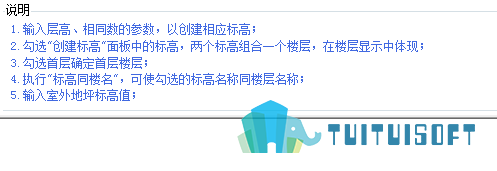

值得注意的是,在使用“晨曦BIM算量”软件创建楼层“室外地坪标高”有一个单独的界面进行输入还有下面的“晨曦BIM算量”在界面下端有一个说明,用户可以根据说明了解操作详情
