本文概述：在建筑设计中，转角窗是一种常见的设计元素，能够为室内提供更好的采光和视野。在Autodesk Revit中绘制转角窗的步骤相对简单，但需要掌握一些技巧和方法。这篇文章将详细介绍如何在Revit中创建转角窗，包括所需的工具、基本步骤以及一些常见的注意事项。

首先，打开Revit软件并创建一个新的项目或加载已有的项目。确保你处于“平面图”视图中，这样可以更方便地进行窗户的布置与调整。

在Revit中，绘制转角窗的第一步是选择适合的h3窗户类型。在“建筑”选项卡中找到“窗口”命令，点击后会弹出一个窗口族库。在这里，你可以选择已经预设好的窗户类型，也可以自定义一个新窗户。在转角窗的情况下，最好选择那些具有较大玻璃面积的窗户，以增强通透感。

接下来，选择适合的h3当前视图。为了确保窗户在墙体上的正确位置，需要查看墙体的几何形状。通常，转角窗会被设置在两个相交的墙体上，因此一旦确定了窗户类型，就要在相关的墙体上进行布置。使用鼠标选中你的目标墙体，并在设计区域中找到理想的位置。

在确定好位置之后，可以开始h3放置窗户。点击绘制工具，然后在墙体上拖动以创建窗户的轮廓。在此时，你可能需要调节窗户的宽度、高度和其他参数，使其符合设计要求。对于转角窗来说，两侧的窗框需要连续且无缝连接。因此，在放置时请特别注意两边墙体的尺寸以及窗户的对称性。

当窗户被放置后，可以进一步调整窗户的h3实例参数。在该窗户的属性面板中，您可以修改窗框颜色、玻璃材质等，以达到设计需求。此外，如有必要，还可以添加窗台或其他细节部件以美化整体效果。

如需进行复杂的h3窗户造型，您还可以通过修改族来实现。例如，可以编辑窗户的族文件，增加不同形式的铝合金条或者引入特殊的开窗形态。在这个过程中，建议您先进行备份，以防止错误操作影响原始文件。

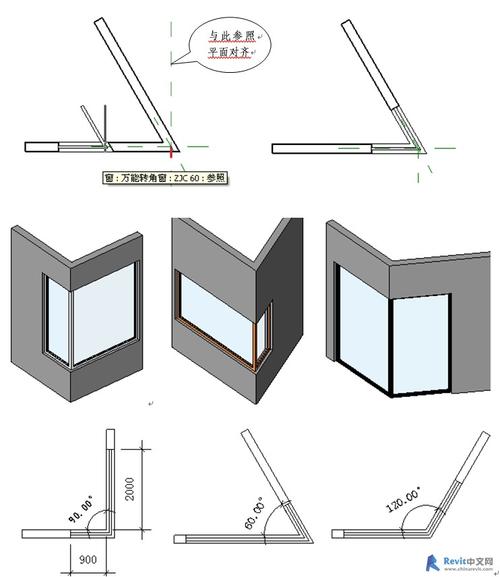

完成窗户的放置和调整后，可以查看模型的h3三维视图。这一步非常重要，因为它能让你观察到转角窗在空间中的真实效果。通过旋转视图，确认窗户与墙体之间是否存在缝隙，确保整体结构的完整性。

此外，Revit允许用户为窗户添加h3注释和标记。这对于施工图的制作尤为重要。在需要的地方添加标注，使得施工人员在实际施工过程中能够清晰明了地理解设计意图。

值得一提的是，在整个绘制过程中，您应保持对视图更新状态的关注。Revit具有强大的实时更新功能，任何对窗户形状或尺寸的调整都会即时反馈到模型之中。这一点极大提高了建模效率，并减少了后期的修改工作。

最后，在调整完成后，不要忘记保存您的项目。定期保存可以避免因意外情况导致的设计丢失。

总结而言，通过以上步骤，您可以轻松在Revit中绘制出美观的转角窗。掌握这些技巧后，您可以在日后的建筑设计中更灵活地运用转角窗，为您的项目增加独特的风格和功能性。如有更多高级需求，还可以深入学习Revit中的其他绘图工具与设计理念，以进一步提升自己的技术水平。
