Revit软件教程：轻松掌握Revit建模技巧

Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，可以帮助建筑师、工程师和设计师进行建筑设计和建筑信息管理。Revit具有强大的建模功能，可以大大提高项目的效率和质量。本文将介绍Revit软件的基本概念和建模技巧，并通过实例演示如何使用Revit进行建筑模型的创建和编辑。

一、Revit软件的基本概念

1.1 Revit软件的基本介绍

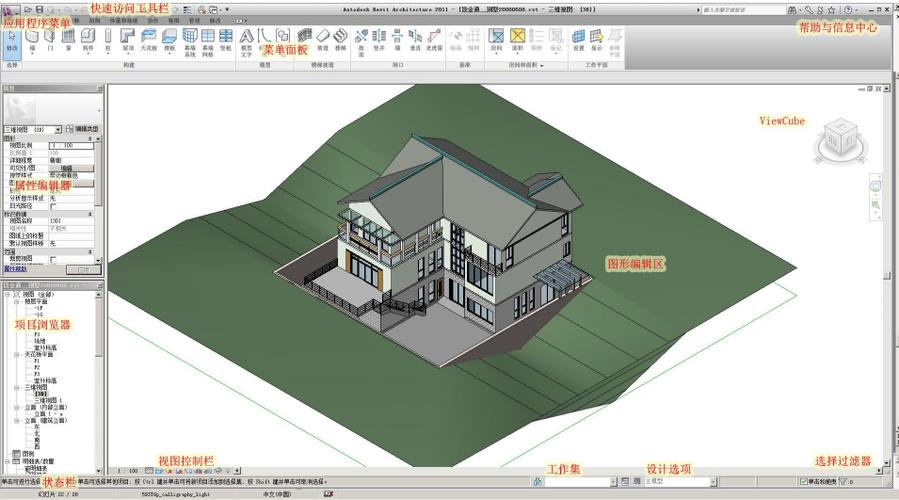

Revit是一种基于对象的建筑设计和建筑信息管理软件。它使用三维模型作为基础，可以实时共享和管理设计数据。Revit具有绘图、建筑分析和协作等功能，可以帮助建筑师和工程师更好地进行设计和构建。

1.2 Revit软件的核心概念

- 建筑信息模型（BIM）：Revit基于BIM的思想进行设计和建模，将建筑的各个组成部分以三维模型的方式呈现，实现了设计、施工和管理的一体化。

- 元素：在Revit中，建筑模型被分解成不同的元素，如墙体、楼板、柱子等。每个元素都有自己的属性和参数，可以进行编辑和组织。

- 视图：Revit中的视图包括平面图、立面图、剖面图等，可以以不同的角度展示建筑模型。

- 家族：家族是Revit中的一个重要概念，它是一组具有共同特征的元素的集合。例如，窗户家族包括不同类型的窗户元素。

二、Revit建模技巧

2.1 创建建筑模型

在Revit中创建建筑模型的第一步是创建项目，并设置项目的单位和坐标系。然后，可以开始创建模型元素。

- 墙体：选择墙体工具，在平面视图中绘制墙体的外轮廓，然后定义墙体的高度和厚度。

- 楼板：选择楼板工具，在平面视图中绘制楼板的外轮廓，并定义楼板的厚度和高度。

- 柱子：选择柱子工具，在平面视图中绘制柱子的轮廓，并定义柱子的高度和尺寸。

- 窗户和门：选择窗户和门工具，在墙体上绘制窗户和门的位置，并定义其类型和尺寸。

2.2 编辑建筑模型

在Revit中，可以对建筑模型进行编辑和修改，以满足具体的设计要求。

- 移动和旋转：选择要编辑的元素，然后使用移动和旋转工具将其移动或旋转到需要的位置。

- 剪切和延伸：使用剪切和延伸工具可以改变元素的形状和尺寸。

- 墙体连接：通过调整墙体的连接方式，可以实现墙体之间的连接和过渡效果。

- 参数调整：Revit中的每个元素都有一组参数，可以通过调整参数来改变元素的属性和尺寸。

2.3 创建家族和模板

- 家族的创建：家族是Revit中的一个重要概念，可以通过创建和编辑家族来定义新的元素类型。选择家族编辑器，然后按照提示创建新的家族。

- 模板的使用：模板是Revit中预定义的一组元素和设置，可以通过使用模板来快速创建建筑模型。选择适合的模板，然后根据需要进行编辑和修改。

三、Revit建模实例演示

为了更好地理解Revit的建模技巧，下面将通过一个建筑模型的创建和编辑示例来演示Revit的使用方法。

在Revit中创建一个简单的建筑模型，如一个简单的房子。首先，创建一个新项目，并设置项目的单位和坐标系。然后，选择墙体工具，在平面视图中绘制房子的外轮廓。

接下来，选择楼板工具，在平面视图中绘制房子的地板。然后，选择窗户和门工具，在墙体上绘制窗户和门的位置。

完成基本模型的创建后，可以对其进行编辑和修改。例如，可以调整墙体的高度和厚度，移动和旋转模型元素，以满足具体的设计要求。

此外，还可以使用家族和模板来快速创建和修改建筑模型。通过创建新的家族，可以定义新的元素类型。通过使用模板，可以快速创建建筑模型，并进行编辑和修改。

总结

Revit是一款功能强大的建筑信息模型（BIM）软件，可以帮助建筑师、工程师和设计师进行建筑设计和建筑信息管理。本文介绍了Revit软件的基本概念和建模技巧，并通过实例演示了如何使用Revit进行建筑模型的创建和编辑。希望读者能够通过学习Revit软件，掌握建筑模型的创建和编辑技巧，提高项目的效率和质量。
