今天小编要给大家讲的小技巧是截面管理器，这个小技巧能帮助大家绘制一些异性截面，大家要认真看哦！

今日份小技巧：截面管理器

默认快捷键 ：无（可自行设置快捷键）

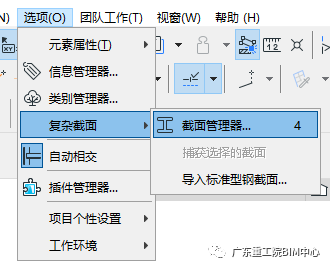

截面管理器的具体位置，点击菜单栏 - 选项 - 复杂截面 - 截面管理器

首先打开ARCHICAD软件，找到我们需要制作异形截面的模型。

点击界面顶部菜单栏，找到截面管理器。

(截面管理器位置如上图所示)

点击截面管理器会出现一个对话框

(截面管理器对话框如上图所示)

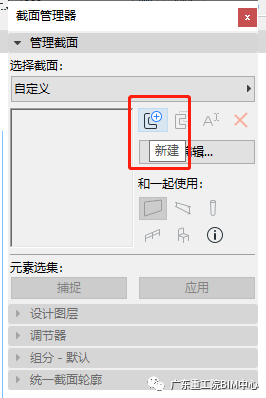

在对话框中点击 “新建” 在跳出来的对话框中输入截面名称，然后点击确定。

(截面管理器的新建对话框如上图所示)

用填充工具画出截面，或用线工具画出截面后再用填充工具填充（PS：用线工具画出截面后是保存不了的，需要用填充工具填充后下能保存截面。）

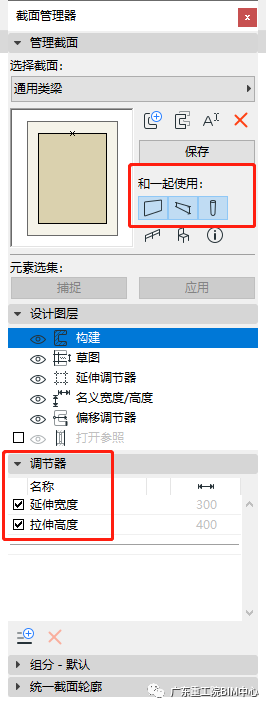

最后在 “ 和一起使用 ” 下边的墙、梁、柱勾选上（ PS：如果截面只用在柱工具上就勾选柱子，如果截面用在梁工具上就勾选梁。）

在调节器选项中勾选延伸宽度与拉伸高度，这样做出来的截面就可以拉伸了（ PS 如果不需要也可以不勾选。）

(截面管理器对话框如上图所示)

然后点击保存，接着就可以使用异形截面了。

双击柱工具，在出现的页面选择复杂截面，点击自定义选框，找到刚刚创建好的截面，点击确定就可以啦！

(柱工具设置对话框如上图所示)

截面管理器的用法就是这么简单，大家快去操作一遍试试吧！
