今日份小技巧：网面工具（绘制直坡道）

默认快捷键 ：无（可自行设置快捷键）

网面工具的具体位置， 界面左边菜单栏 - 网面工具

首先打开ARCHICAD软件，找到我们需要制作坡道的模型。

当我们知道坡道底端平台与坡道顶端平台的数据时，我们画一个直坡道就很容易了。

我们选择网面工具，鼠标双击，在出现的对话框中输入始位高度与坡道厚度（PS：若坡道底端高度为0，则始位楼层为0，楼板厚度为300mm，则坡道厚度为300mm。）

(网面设置面板如上图所示)

设置好坡道数据后点击确定，然后在两个平台之间绘制坡道，这时我们绘制出来的坡道是一个楼板，接着我们转到三维看模型，在三维视图中绘制。

点击绘制出来的模型，然后左键单击需要提高的边的边界线

(坡道边界线如上图所示)

在出现的对话框中选择提升网面点，将高度提升至需要的高度，这样坡道就完成了。

(提升网面点具体位置如上图所示)

在出现的对话框中选择提升网面点，将高度提升至需要的高度，这样坡道就完成了。

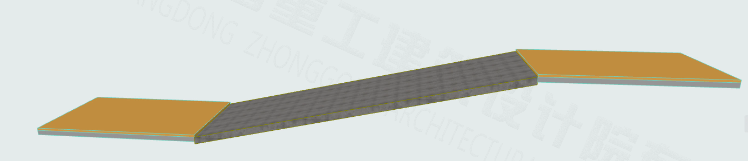

(绘制好的坡道如上图所示)

如果只想要一定厚度的坡道面，不想要填土区域，就复制一个坡道，下移一个坡道面的厚度距离，然后使用实体元素工具来剪切坡道

(没有填土区域的坡道如上图所示)
