方案深化阶段是对方案进一步优化，其目的是为了保证设计方案的可实施性，并达到技术指标要求，最终设计成果应通过相关部门的审批，通过后交付于施工图设计部门。

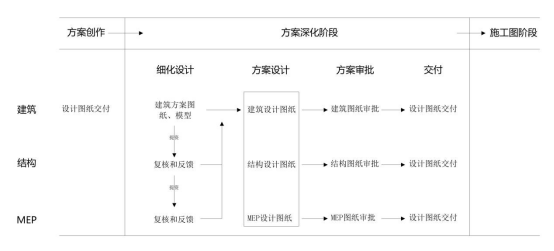

（1）传统设计流程

传统设计流程一般由建筑专业首先进行方案的细化，期间会使用Ecotect、GBS等软件进行模拟，改善设计方案以达到技术指标等要求。修改后提资给结构和MEP专业进行复核和反馈，修改协调后，三个部门分别进行二维图纸的绘制，在图纸绘制过程中也会在不同的时间节点上进行多次提资、复核，以此来保证设计成果的一致，完成后进行图纸的审核和二维图纸的交付。

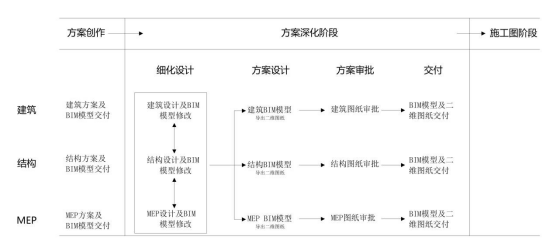

（2）BIM协同设计流程

基于BIM平台的协同设计承接上一阶段的信息模型进行进一步的完善设计，与上一阶段相似，采用并行的协同方式，建筑、结构、MEP三个部门在同一个平台下完成一个建筑信息模型，实时的沟通、反馈。协调整理后完成各专业模型的创建，导出必要的二维图纸参加审核，并将模型与图纸一同交付于施工图设计部门。

（3）两种方式的比较分析

①传统二维设计所绘制的二维图纸常出现平面图、立面图、剖面图不一致的问题。在BIM协同设计模式下，所有图纸都由同一个模型导出，可以避免错误的出现。

②在此阶段建筑、结构、MEP三个部门共同参与，通过BIM平台下的工作方式明显效率要高出许多，但上一章提到的软件接口问题无法解决，BIM所建模型需要导出dwg格式文件才能与多数模拟软件对接，量化设计的过程并不流畅。二维的图纸本身就是dwg格式文件，模拟方便。

③在这个阶段，从工作量上来看，BIM模式下的工作量有所增加，一定程度上完成了以往在施工图阶段的工作，但从整个设计周期来看，工作量并没有增加。

④今后审核的发展趋势也逐渐向三维的方式转变，审核文件形式也会逐渐从二维图纸变为三维模型，审核的质量和速度都会有较大提升。
