    钢结构的连接方法有：焊缝连接、螺栓连接、和铆钉连接三种。

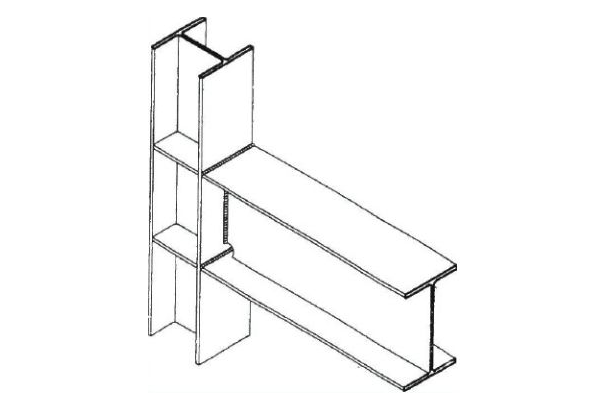

    焊缝连接

    焊缝连接是通过电弧产生的热量使焊条和焊件局部熔化，经冷却凝结成焊缝，从而将焊件连接成为一体。

    优点:不削弱构件截面，节约钢材，构造简单，制造方便，连接刚度大，密封性能好，在一一定条件下易于?采用自动化作业，生产效率高。

    缺点:焊缝附近钢材因焊接高温作用形成的热影响区可能是某些部位材质变脆;焊接过程中钢材受到分布不均匀的高温和冷却，使结构产生焊接残余应力和残余变形，对结构的承载力、刚度和使用性能有一定影响;焊接结构由于刚度大，局部裂纹一经发生很容易扩展到整体，尤其是在低温下易发生脆断;焊缝连接的塑性和韧性较差，施焊时可能产生缺陷，使疲劳强度降低。

    螺栓连接

    螺栓连接是通过螺栓这种紧固件把连接件连接成为体。螺栓连接分普通螺栓连接和高强度螺栓连接两种。

    优点:施工工艺简单、安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。

    缺点:需要在板件上开孔和拼装时对孔，增加制造工作量，且对制造的精度要求较高;螺栓孔还使构件截面削弱，且被连接件常需相互搭接或增设辅助连接板(或角钢)，因而构造较繁且多费钢材。

    铆钉连接

    铆钉连接是将一端带有半圆形预制钉头的铆钉，将钉杆烧红后迅速插入连接件的钉孔中，然后用铆钉枪将另端也打铆成钉头，以使连接达到紧固。

    优点:铆接传力可靠，塑性、韧性均较好，质量易于检查和保证，可用于重型和直接承受动力荷载的结构。

    缺点:铆接工艺复杂、制造费工费料，且劳动强度高，故已基本被焊接和高强度螺栓连接所取代。

    Tekla中的创建焊缝

    ●在零件间创建焊缝命令可以把零件组合成构件。构件由一个主零件和多个次零件构成。

    ●在创建焊缝时，要先选取主零件，然后选取次零件。所以我们要及时把一些小零件焊接在主零件上以形成完整构件。

    ●选择工地或现场焊缝时，不会实际焊接零件。因此不建议使用在零件间创建焊接命令创建子构件。

    ●例如：不建议将栓钉焊接到梁上。

    ①双击“在零件间创建焊接”的图标

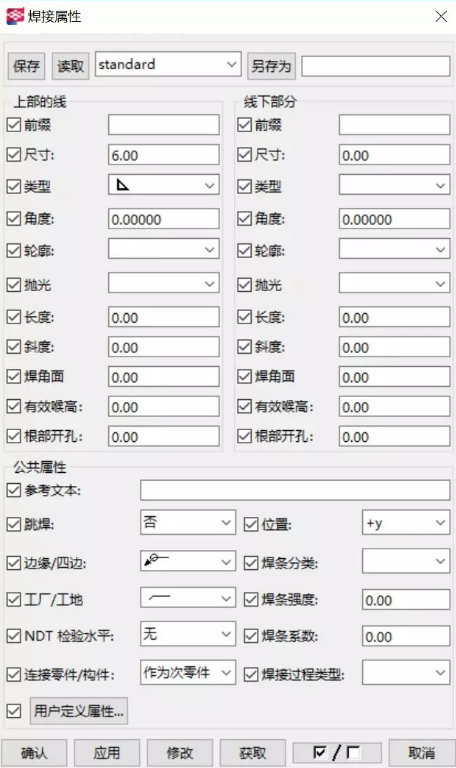

    ②输入或修改焊接属性，单击“应用”或“确认”，将这些设置定义为当前属性。依提示栏，选择要焊接到的零件（工厂焊缝的主零件）。依提示栏，选择要被焊接的零件（工厂焊缝中的次零件）。
