工程概况：

上海市轨道交通12号线(M2线)全长40.4公里，途经8个行政区，设有32座全地下的车站。它是上海城市轨道交通网络中串联上海西部与东北部的直径线，将成为纵贯中心城区“西南——东北”轴向的主干线。12号线西起闵行区七莘路站，途经徐汇区、卢湾区、静安区、闸北区、虹口区、杨浦区这六大上海中心城区并最终到达工程终点浦东新区金海路站。



工程重难点分析：

1.复杂性：地下工程管线错综复杂，容易碰撞，净空要求严格

2.精确性：地铁施工交叉作业，施工无序，返工率高

3.工期限制性：12号线要求2013年年底通车

4.运维操作性：地铁设施设备运营维修都要求数字化操作

BIM应用介绍：

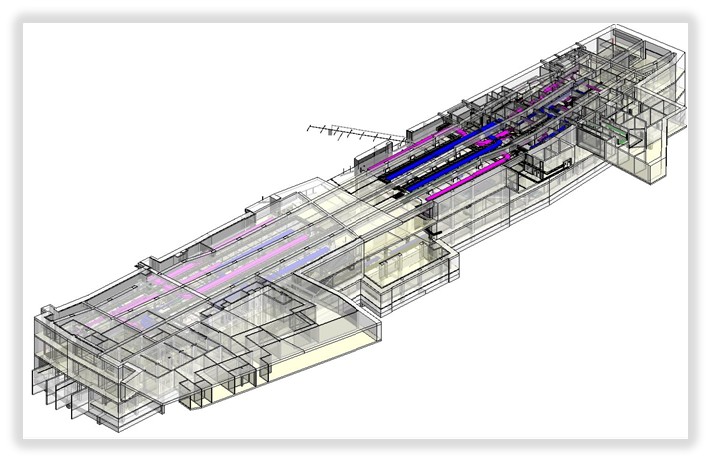

BIM建模：

上海地铁12号线BIM技术的应用价值：

1.机电安装成功率95%

2.解决关键性管道碰撞45处，材料人工费节约200余万

3.减少扯皮返工23起，金京路一站抢得进度15天以上

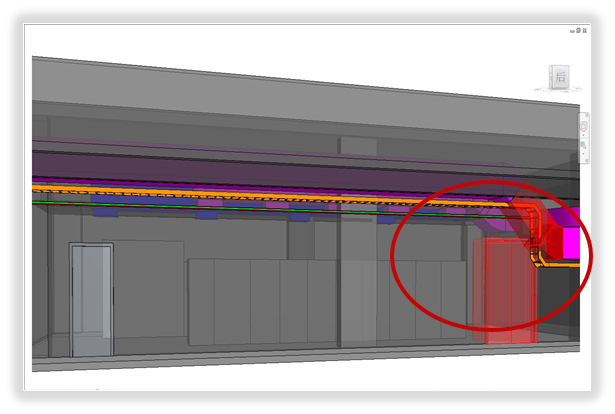

模型建立后对站台机电管线进行模拟排布，检查出碰撞部位，调整管线走向，满足净空要求。

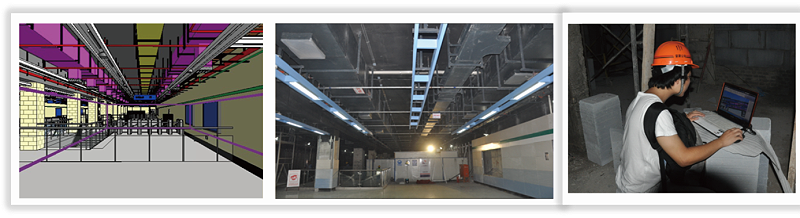

三维虚拟仿真指导施工，在项目现场实际安装过程中充分利用BIM信息模型，进行构件查询和施工现场协调。
