注：两个圆弧是同心圆。

    昨天一位朋友问的，咋一看不难哈，不信你可以试试，别看步骤。

    步骤：

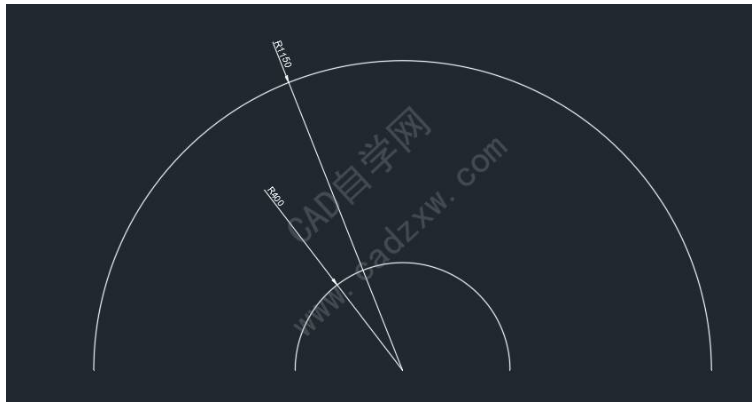

    1、绘制如下两个半圆弧；

    2、输入len命令回车；

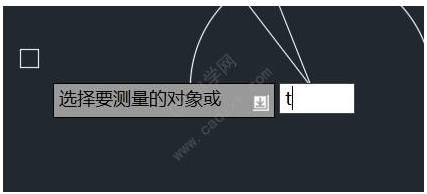

    3、输入t回车；

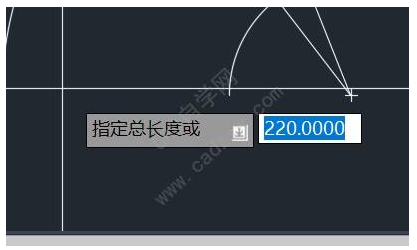

    4、输入长度220回车；

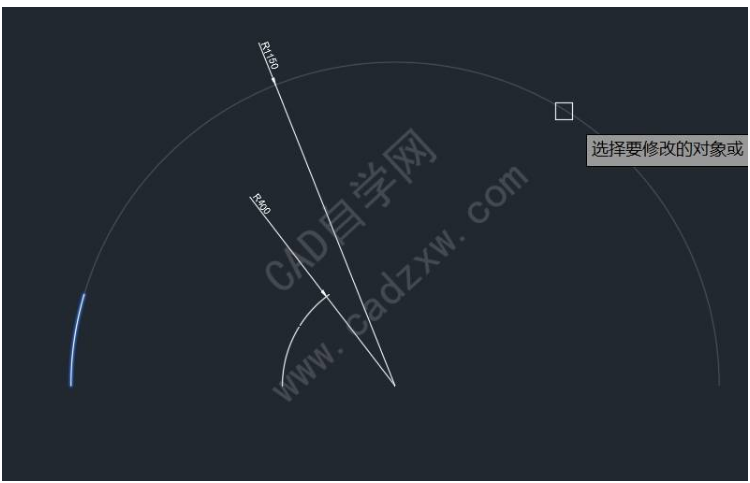

    5、选择对象；

    同理330选择上面一个半圆；

    最终如图：

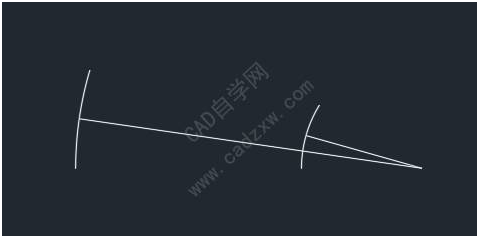

    6、连接圆心到圆弧中点；

    7、ro回车；

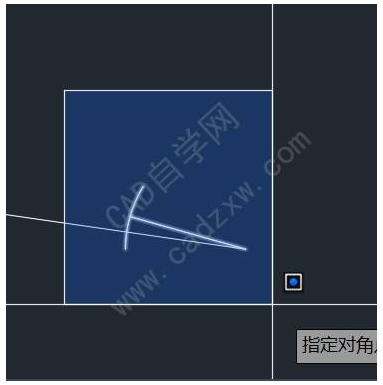

    8、选择对象；

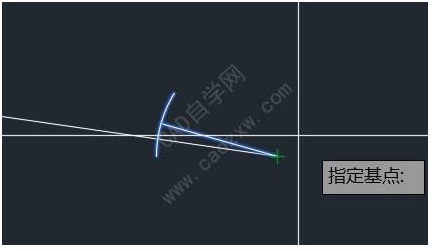

    9、指定基点；

    10、输入R回车；

    11、参考角度为直线的两点；

    12、新的角度，垂直即可；

    13、同理另一个；

    14、最终删除两条线，连接端点。

    15、标注。
