正文：

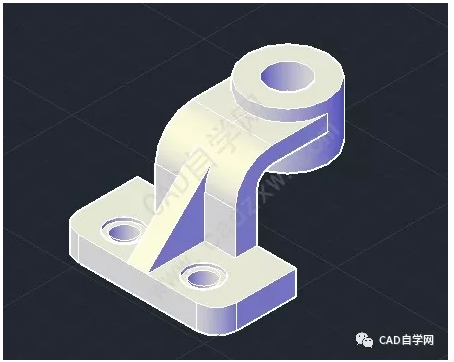

    将上图变成下图：

    有人看到这里肯定就安耐不住了，啊，谁还用AutoCAD出工程图啊，我们都用SW/PROE/UG等等。。。不好意思，这里讲的就是AutoCAD，让你失望了，我们继续！

    步骤：

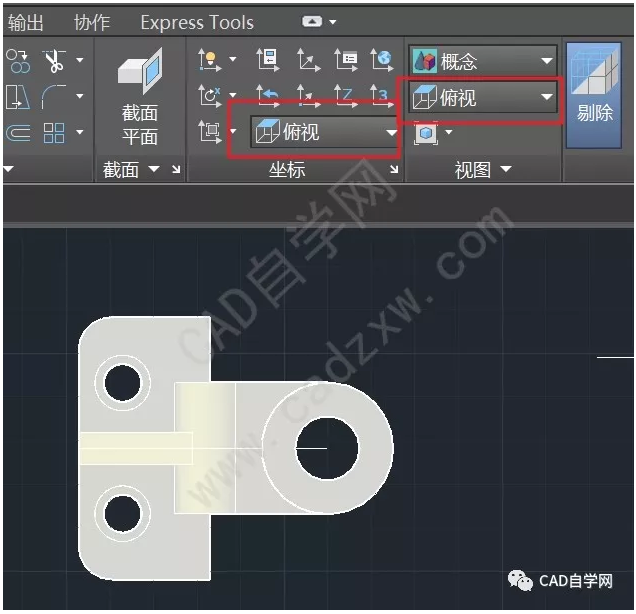

    1、将视图切换至俯视图；

    2、co复制一份俯视图作为前视图；

    3、利用rotate3d命令将刚刚复制的视图绕X轴旋转-90度；

    注：为什么旋转-90度，遵循右手法则，不懂的，大家自行弥补知识。

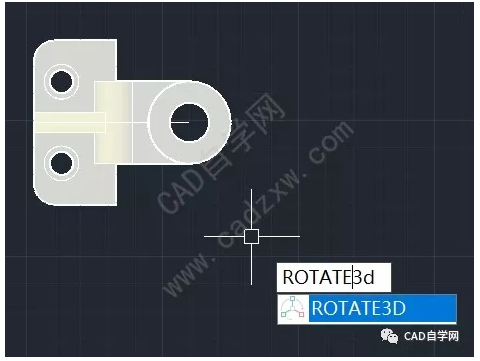

    输入rotate3d回车；

    选择对象；

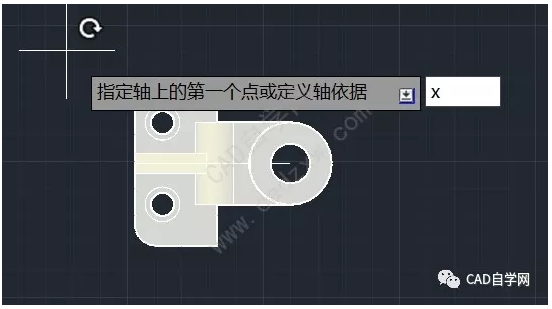

    输入x回车；

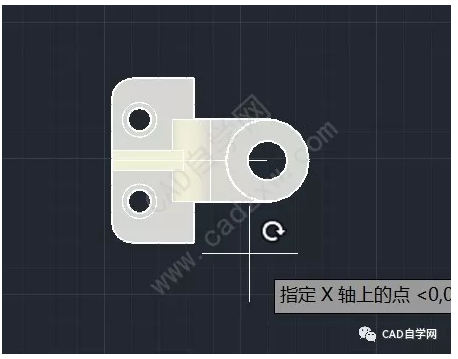

    任意指定X轴上的一点；

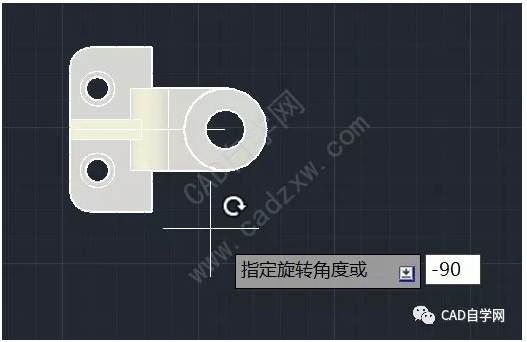

    输入-90回车；

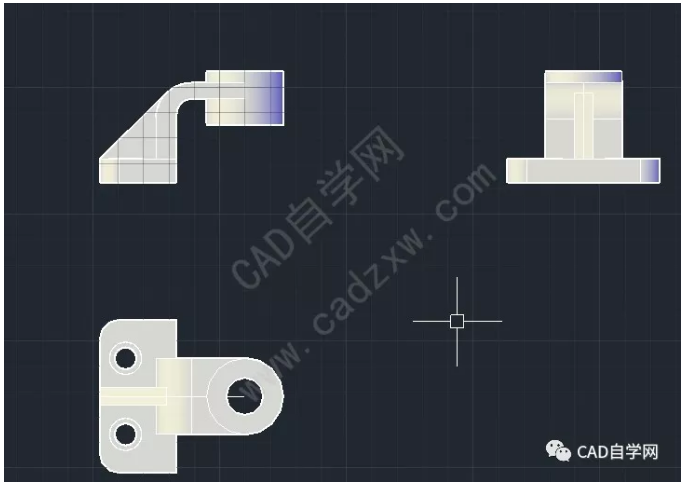

    4、同理，复制一份左视图，绕y轴旋转90度；

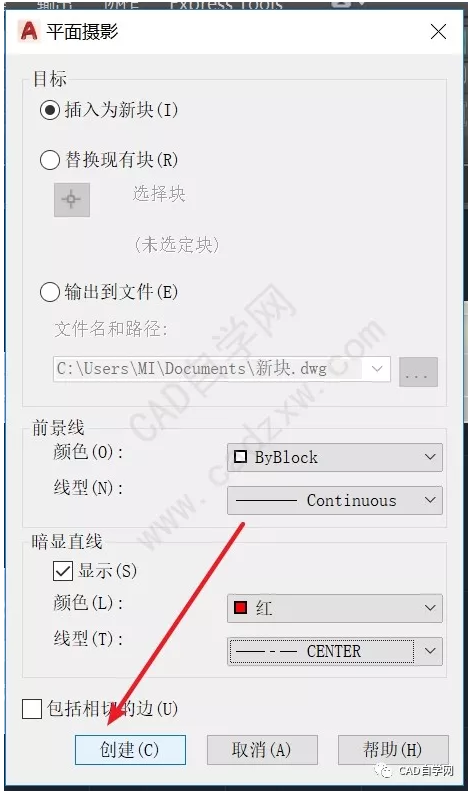

    5、选择平面摄影工具；

    设置后点创建；

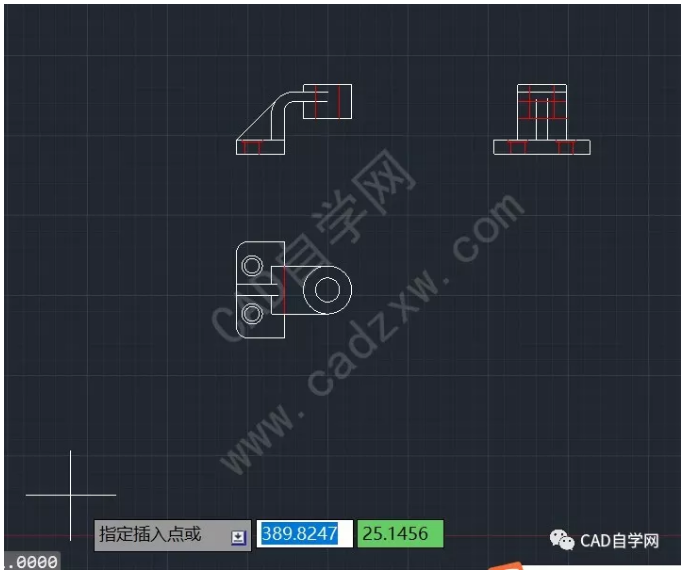

    指定插入点；

    三次回车；

    精细修改后如图，比如更改线型比例。

    END
