    今天好几位粉丝问我，怎么把CAD中曲线转多段线或圆弧？

    比如下面这张图，全部是样条曲线；

    怎么转换为多段线？

    如果图形不太复杂可以直接用CAD自带的SPE命令；

    spe回车；

    选择样条曲线；

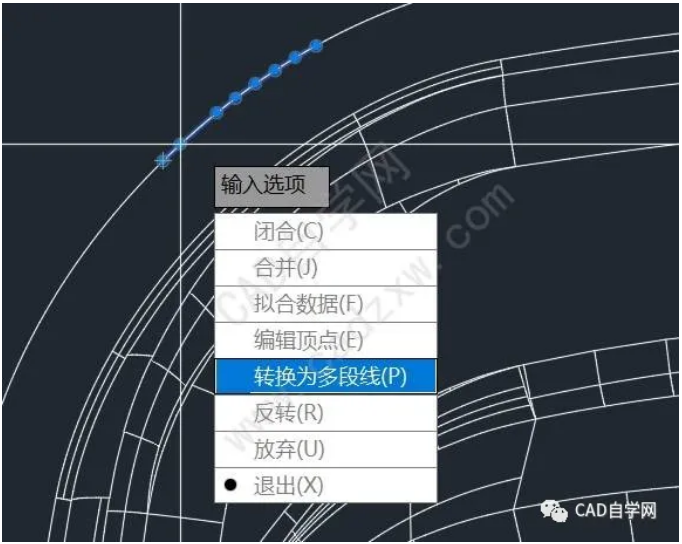

    点击转化为多段线；

    输入精度回车，默认10，可0-99，根据需求选择；

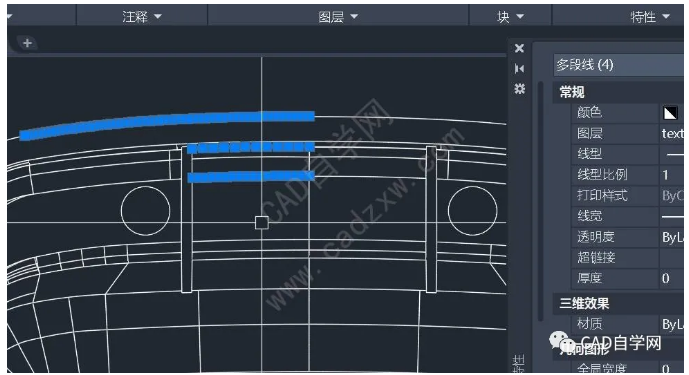

    转换后如图；

    完，以上就是CAD曲线转多段线。

    这里再介绍一种简单的方法，利用源泉的曲线转圆弧多段线或者线段多段线；

    这里我选择圆弧多段线；

    输入s设置精度；

    框选对象回车；

    转换后如图。

    完，今天的分享就到这，感谢阅读。
