《自动创建自适应构件》

    利用Hummingbird插件，可以实现Rhino与Revit部分数据互导。下面就将Rhino中的表皮模型，在Revit中用自适应构件的方式进行自动创建。

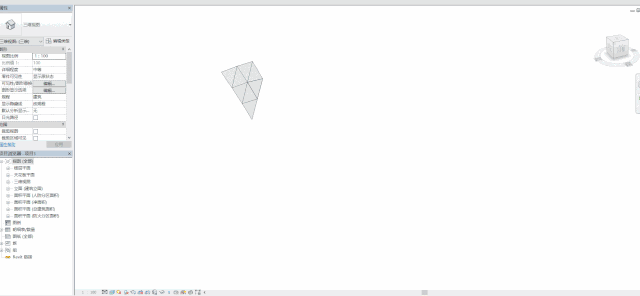

    成果预览

    1.提取Rhino中创建好的曲面，获取点

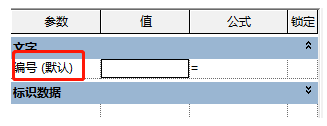

    2.创建自适应构件，如下，三点成面，并设置实例参数：编号；族名称和族类型名称均为：三角形玻璃

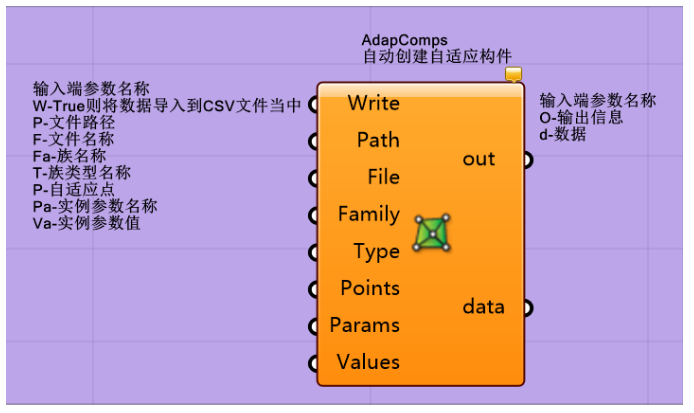

    3.打开项目，将自适应族载入，接着回头利用GH导出CSV格式数据

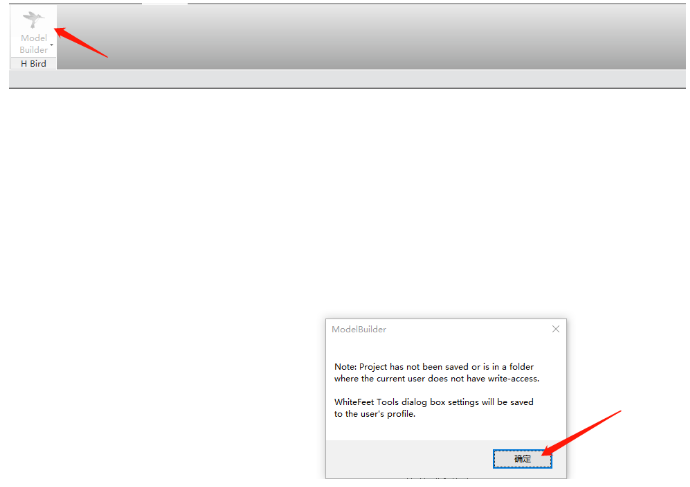

    4.如果Hummingbird插件安装成功，同时也会在RVT中的附加模块中也会有命令显示

    选择从文件创建图元

    找到从GH导出的CSV文件；设置好族与族类型，点击开始，则会自动创建自适应构件

    5.可以看到参数的值也正确的进行了添加

    小结：

    注意在自适应构件中新建参数类型为实例参数而不是类型参数

    族名称、族类型名称、族参数名称要一一对应
