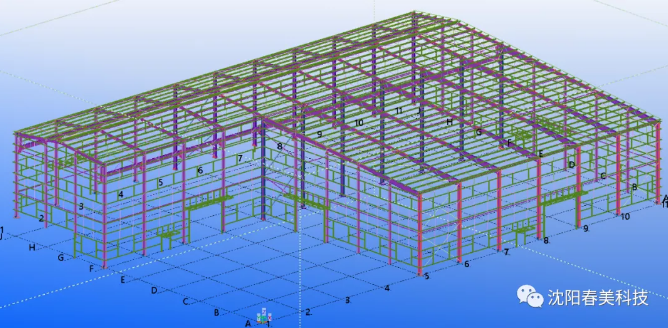

今天给大家分享的这个厂房模型，柱底标高不一，而且有外墙阴角。

    因为建在山区，所以要根据山势确定每条轴线上的基础顶标高。在标高不一的开间，可以从地梁上起来短柱，以固定墙檩。

    车挡采用GCD-2的变型，以适应梁底高度。像车挡这类经常用到的标准件，我们可以保存在一个统一的模型库中，方便调用。

    山墙处系杆标高与牛腿顶标高一致，可以借用牛腿上翼缘板连接。

    雨棚做法，还是比较规矩的。

    窗口上下檩条与拉条节点，现场焊接节点板。

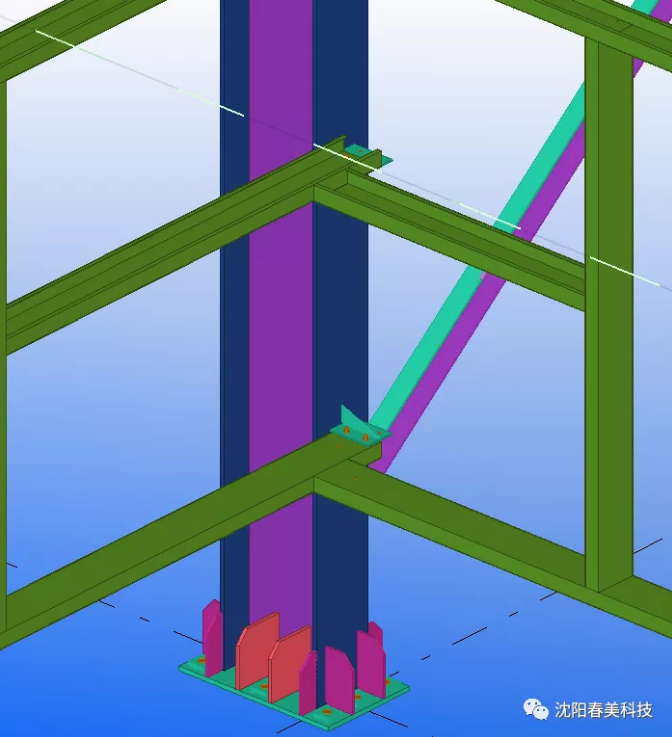

    外墙阴角处檩条节点，山墙檩条与厂房纵向檩条焊接。

    中柱顶的檩托板

    外墙阴角处，上部檩条安装节点。

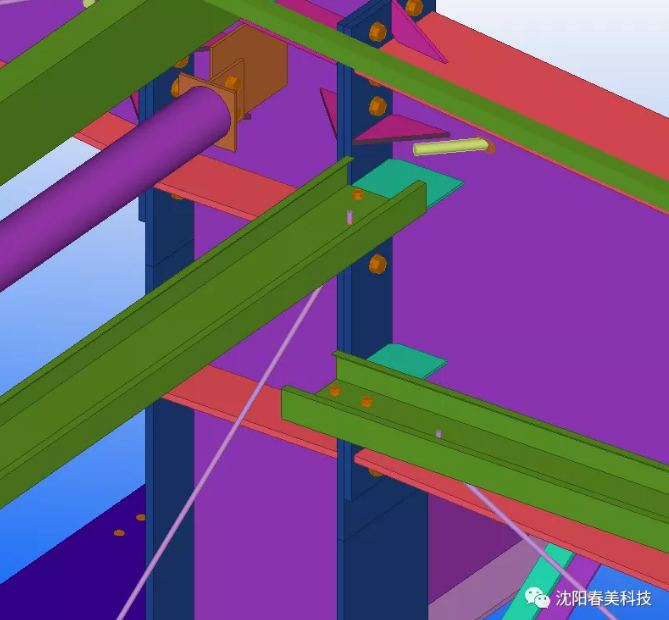

    抗风柱顶部安装节点及墙檩节点

    屋面梁构件图

    中柱构件图

    山墙檩条布置图
