    问题提出：Inventor中做的构件如何导入Revit中呢？

    Inventor是一款工业设计软件，有强大的模型搭建功能，很多工业中的零部件用Inventor搭建非常方便，那么如何在建筑模型中利用这些工业构件呢？这里就讲一下如何将Inventor中的构件导入到Revit建的建筑模型里。具体步骤如下：

    1、在Inventor软件中打开一个零件模型。

    2、在工具栏中选择工具选项卡，如图所示，选择BIM交换功能。

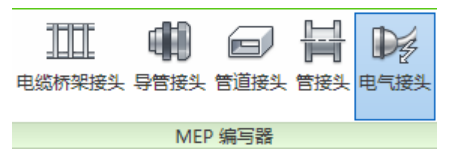

    3、定义接头信息，Iventor中可以定义5种接头，这些接头可以在Rvit中通用，因为我用的是变频器的模型，所以这里我们选择电气接头。点击后回出现下图中的选项框，我们再点选模型上需要接头的位置，然后会出现一个绿色的标头。

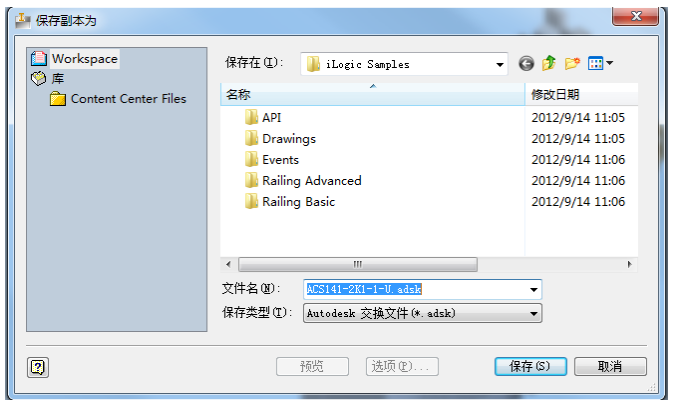

    4、点击导出零部件，如下图所示，出现一个对话框，在其中可以自定义一些属性。确定后出现保存对话框，注意文件的格式是*.adsk。这样就完成了Inventor中模型的导出。

    5、打开Revit模型，点击插入命令，选择载入族，将刚刚我们导出的*.adsk文件导入到Revit中，将位置调整好，这样就完成了Inventor与Revit的互通。
