    今天这堂课，我们将通过BIM工具（Revit软件）制作一种参数化渠道模型设计。

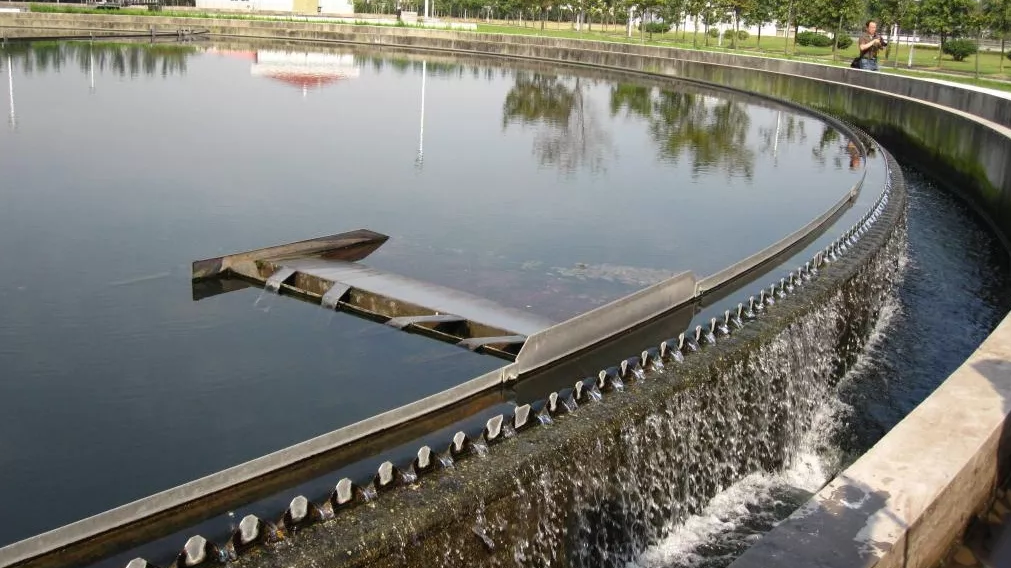

    在水务专业的工程施工中，二沉池是其中一种重要的工艺单体，而水渠是其工艺流程的重要组成部分。

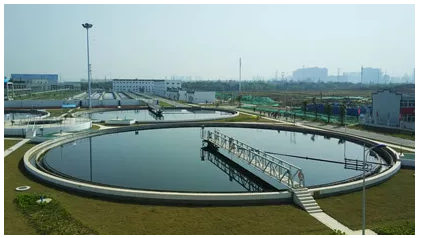

    二沉池作为一种常见的污水处理厂构筑物，施工中一般为矩形与圆形，二沉池一般是由进、出水渠道，池体部分及排泥坑组成。

    设计参数

    外池壁内径：用以控制二沉池池体大小；

    外池壁壁厚：用以外池壁厚度；

    外池壁高度：用以控制外池壁高度；

    底板厚度：用以控制渠道底板厚度；

    底板高度：用以控制渠道整体高度；

    渠道内壁内直径：用以控制渠道内壁大小；

    渠道内壁厚：用以控制渠道内壁厚度；

    渠道内壁高：用以控制渠道内壁高度；

    渠道外壁内直径：用以控制渠道外壁大小；

    渠道外壁厚：用以控制渠道外壁厚度；

    渠道外壁高：用以控制渠道外壁高度；

    制作步骤

    第一步：

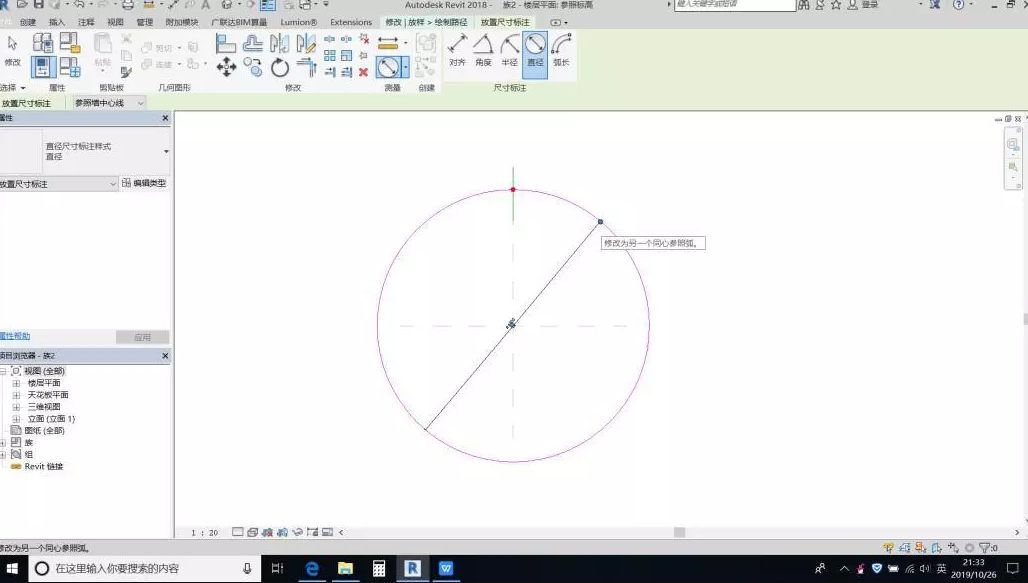

    新建“公制常规模型”的族文件，选择参照平面，选择放样命令绘制外池壁路径线，绘制完成后为其添加参数外池壁内直径。

    第二步：

    完成路径绘制后，选择绘制轮廓后进入右立面，绘制外池壁轮廓，绘制完成后创建参数，外池壁壁厚、外池壁高度，完成外池壁的参数设计。

    第三步：

    进入右立面绘制一条参照线，并为其添加参数为底板高度，以此来限制渠道底板标高，绘制完成后进入参照平面使用拉伸命令，绘制渠道底板轮廓线，并未轮廓线设定其约束参数外池壁内径、渠道内壁内直径，完成对渠道底板的参数化设计。

    第四步：

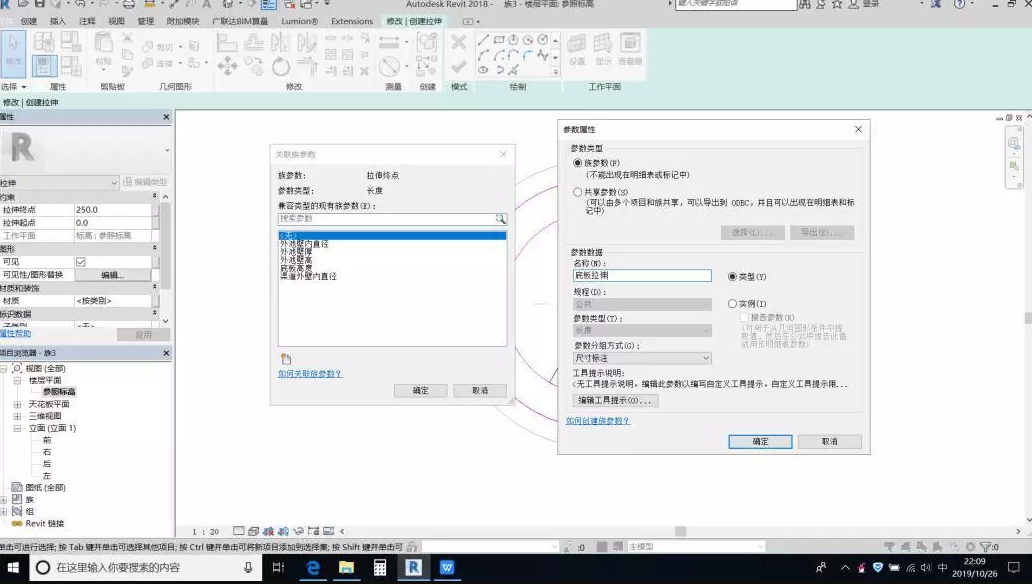

    然后在族属性面板内点击拉伸终点为其创建一个地板拉伸参数，将拉伸起点关联至底板高度，随后“族类型”中直接增加一个实例参数，命名为底板厚度，最后写入公式：底板拉伸=底板厚度+底板高度。

    第五步：

    重复步骤2、步骤3，完成渠道外壁与渠道内壁的创建并为其添加参数渠道内壁内直径，渠道内壁厚、渠道内壁高、渠道外壁内直径、渠道外壁厚、渠道外壁高，最后在属性面板内为创建好的模型，创建材质参数，完成参数化渠道的创建。
