项目介绍

    新世界嘉业（武汉）有限公司光谷新世界项目坐落于雄楚大道与关山大道的交汇处，该项目集商业、娱乐、办公、酒店、居住于一体，建成后将成为光谷核心的一颗璀璨明珠。

    光谷新世界总建筑面积33.74万平方米，质量要求，本次BIM交流内容为写字楼A机电专业内容。写字楼A塔楼楼高44层，建筑高度213.2m，总建筑面积8.31万平方米。

    业主提出机电专业建模要求

    本项目参照公司《机电工程深化设计标准》及相关规范图集依据进行综合排布，以BIM建模标准结合项目实际情况编制项目级BIM模型标准来进行建模，通过整合公司的施工技术与BIM技术的资源优势来完成建模任务。

    BIM精细化数据集成

    云平台样板文件的建立

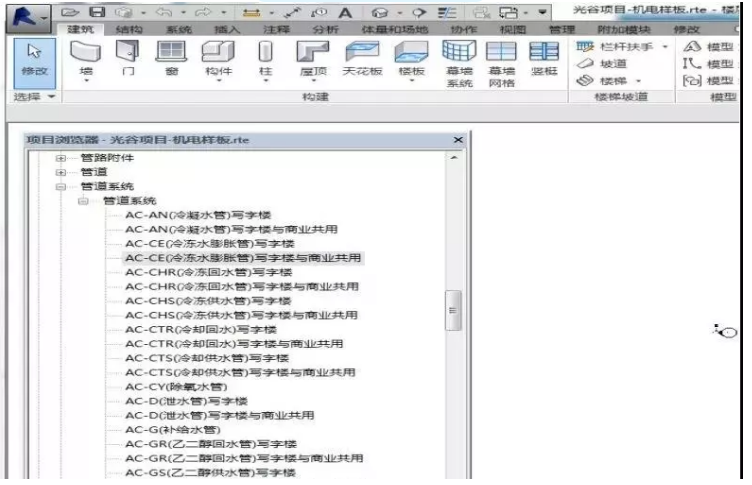

    为了项目的统一性，系统的完整，项目样板文件共建了79个机电系统，各个系统设置了管线的系统类型、材质、连接方式、管件尺寸、所在区域、三维模型的表达方式、综合平面图中的表达方式、专业图纸中的表达方式等信息。样板文件通过云平台共享给每一位BIM建模人员。

    建立项目样板文件

    定义系统表达方式

    建模流程

    管道初步定位

    模型精度、合理度控制

    由于BIM模型是指导施工，所以模型的精度和合理度是模型成败的关键。精度主要体现在综合管排布的完整性具体定位的准确性。合理度主要体现在符合规范要求下施工的难易程度，检修空间的大小，易漏水管道的排布位置。通过建立合理的管理模式来从专业角度综合角度来“打磨”一个模型。

    BIM模型效果

    过程控制的记录

    以往BIM模型主要是通过视觉来发现模型的问题，本项目通过综合平面图来和三维模型共同配合来发现问题并记录存入云平台。

    现场工程师审图意见

    三维模型的二维表达

    通过BIM软件的剖面和详细准确的平面标注的配合，可使三维模型的数据在二维图纸中精确的表达出来，通过图纸和BIM模型的结合做到BIM模型真正落地。

    机电BIM综合平面图

    电气专业施工平面图

    通过BIM模型对支架进行选型定位

    依靠精确BIM模型通过计算选择合理的支架。然后将BIM中支架族的数据导出通过云平台发布进行预制加工。

    支架方案剖面图

    支架方案效果图

    BIM二次开发的应用

    公司不仅致力于BIM的应用，同时也在对软件进行不同程度的开发，提高绘图效率。

    管道翻弯
