    单击“建筑”一“墙”命令，在类型选择器中选择“普通砖-200mm”类型，选项栏选择“绘制”命令，“定位线”选择“墙中心线”。设置实例参数“底部限制条件”为“F1”，“顶部限制条件”为“直到标高F2”绘制200mm内墙

    在类型选择器中选择“普通砖-lOOmm”类型，选项栏选择“绘制”命令。设置实例参数“底部限制条件”为“F1”，“顶部限制条件”为“直到标高F2”绘制l00mm内墙

    完成后的地下一层墙体如图，保存文件

    插入和编辑门窗

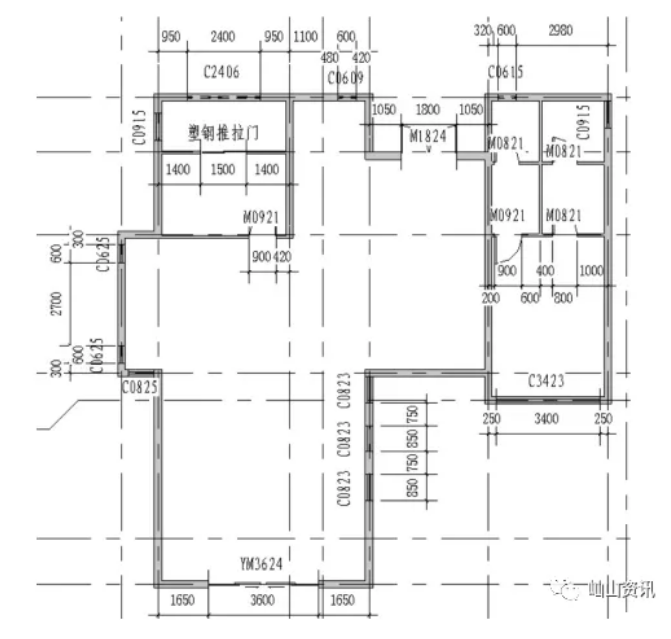

    编辑完成首层平面内外墙体后，即可创建首层门窗。在“项目浏览器”—“楼层平面”项下双击“F1”，打开首层楼层。编辑窗台高：在平面视图中选择窗，单击“属性”按钮打开“图元属性”对话框，设置参数“底高度”参数值，调整窗户的窗台高。各窗的窗台高为：C2406-1200mm、C0609-1400mm、C0615-900mm、C0915-900mm、C3423-1OOmm、C0823-1OOmm、C0825-150mm.C0625-300mm
