本文概述：本文将详细介绍在Revit中如何高效地提取CAD轴网的方法，从数据导入、调整对齐到最终应用的完整流程，以帮助建筑设计师在项目初期阶段提高效率。

在现代建筑设计中，Revit已成为一种重要的BIM工具，而CAD文件仍然是许多设计团队使用的标准格式。因此，掌握在Revit中提取CAD轴网的最佳方法，对于项目顺利进行具有重大的意义。

首先，最重要的一步是确保CAD文件准备好被导入。为了在Revit中获得最佳效果，通常需要在CAD中进行一些预处理。在AutoCAD中，可以通过清理不必要的图层、对象或注释来简化文件。这不仅使导入过程更顺利，也减少了后续操作中的麻烦。

接下来，我们进入Revit中的导入步骤。打开你的项目，然后选择“插入”选项卡。在这里，你会看到“导入CAD”功能。点击它后，出现一个对话框，让你选择要导入的文件。在这个过程中，有几个关键点需要注意：

1. 确保在“颜色设置”中选择“保留”，这样原始颜色可以在Revit中显示。

2. 在“位置”选项中，选择“手动-基准点对齐”，这能让我们有更大的灵活性来调整CAD轴网的位置。

3. 设置适当的比例，以确保CAD轴网与Revit模型的规模一致。

一旦CAD文件成功导入，接下来就是对其进行校正和调整。通常情况下，CAD轴网可能并不完全与Revit坐标系对齐，因此需要做一些调整。使用“移动”工具和“旋转”工具，可以手动将轴网调整到所需的位置和角度。此时，还可以利用Revit的“捕捉”功能，帮助精确定位。

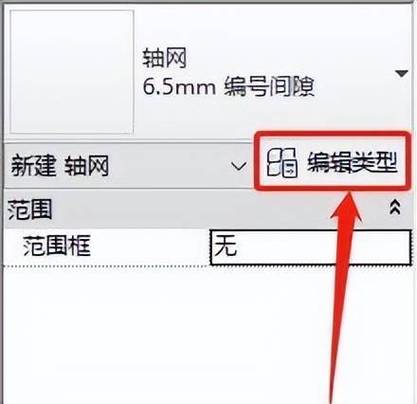

完成基础对齐后，我们可以继续提升工作效率，通过将CAD轴网转化为Revit的原生轴网系统来实现。为此，需要利用Revit中的“绘制轴网”工具，沿着CAD线创建新的轴线。这样做有几个优点：首先，它确保轴网能够参与到Revit特有的分析和协调功能中；其次，它使未来若干步骤更加简单易行，例如自动生成剖面图或立面图。

值得注意的是，在提取轴网的过程中，要保持一定的审美和功能上的平衡。虽然追求速度和效率很重要，但保证输出的准确性同样关键。检查每条轴线的位置、编号以及其对应的结构元素，确保没有遗漏或错误。

此外，对于多层复杂建筑来说，合理使用工作集或链接文件功能，可以有效地管理和组织由CAD提取的轴网信息。这样可以避免大量信息堆积在同一视图中导致混乱。

总结来说，在Revit中提取CAD轴网需要仔细规划和执行。从CAD文件的预处理，到Revit中的准确导入和对齐，再到创建原生Revit轴网，这一流程要求建筑设计师具备良好的技术能力和细心的态度。通过遵循上述步骤，不仅可以提高工作效率，还能大大提升设计质量和准确性，为后续各个环节奠定坚实基础。
