本文概述：本文将详细说明如何在Revit中回溯Navisworks生成的碰撞检测结果。这一过程涉及导入和管理碰撞报告，以有效解决设计冲突，提高项目的整体协调性和准确性。

在现代建筑设计中，BIM技术的应用已成为不可或缺的一部分。利用Navisworks进行碰撞检测，可以显著提高设计的准确性。然而，如何将这些检测结果有效地回溯到Revit中是一个重要环节。以下步骤将帮助您顺利完成这一任务。

准备工作

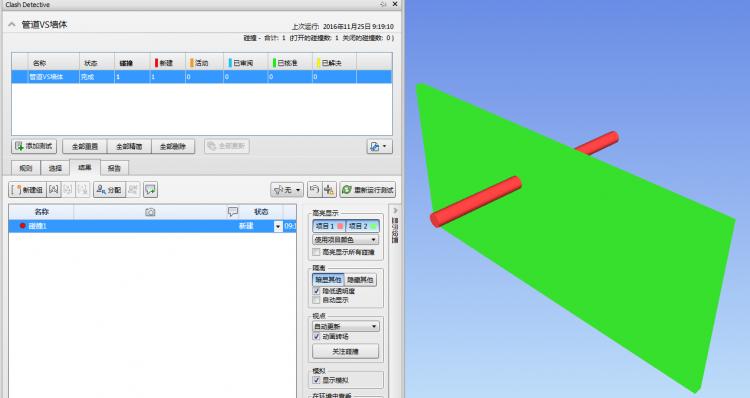

开始之前，确保您已经在Navisworks中完成了碰撞检测，并导出了相应的报告文件。通常，这些文件以XML或TXT格式存储。此外，请确保您的Revit项目与Navisworks模型一致，便于标识冲突位置。

导入碰撞报告

首先，打开Revit并进入需要检查的项目。为了更方便地处理信息，我们可以使用专门的插件，如BIM 360 Glue插件或Solibri Model Checker，这些工具能够直接导入Navisworks的碰撞检测结果。

如果没有合适的插件支持，可以手动查看Navisworks生成的报告文件。确保文件中的所有相关信息，如碰撞ID、元素ID、位置等，在Revit中都能准确对应。

标记冲突位置

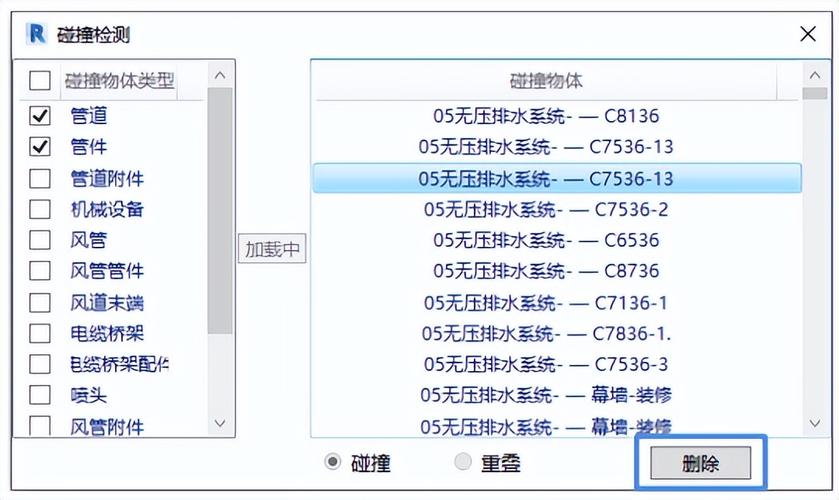

在Revit中，根据导入的报告逐步核查每一个碰撞位置。您可以使用Revit的“选择元素”功能，通过输入元素ID来快速定位相关组件。在找到特定的组件后，请使用Revit的注释工具标记出问题区域，方便后续的修改和协作。

分析和调整设计

标记完所有冲突后，团队需仔细分析每个碰撞的实际影响。有些碰撞可能只是轻微的图纸错误，而另一些则可能需要重大设计调整。这时，设计团队需要集体讨论，决定最佳的解决方案。

对于简单的碰撞问题，例如管线穿越空气墙壁的问题，可以通过调整路径来消除冲突。对于复杂的结构性碰撞，可能需要进一步的建模和重新设计。

验证修改结果

修改完成后，再次在Navisworks中运行碰撞检测，以确保所有问题都已解决。此过程可能需要反复进行，直到所有冲突点消除为止。

此外，为了减少未来的冲突，建议在整个设计过程中不断进行碰撞检测，而不是只在最后阶段进行。这将有助于在早期发现问题并立即修正，从而节省时间和资源。

记录和报告

最后，将所有的修改过程和解决方案记录下来，形成详细的文档。这不仅对当前项目有用，也为以后类似项目提供参考。同时，这些记录可以作为项目质量控制的一部分，帮助团队持续改进。

以上就是如何在Revit中回溯Navisworks碰撞检测结果的详细步骤。通过这样的精细化流程，设计团队可以更高效地解决问题，确保项目的顺利进行。无论是新手还是经验丰富的从业人员，这些步骤都能帮助提高项目协调性和准确性。
