图纸变更，是 BIM 模型维护不可绕过的话题;人人都不愿意反复的修改模型，但这种问题不会因为我们的意愿而避开。关于查找图纸哪些部位做过变更的方法，之前的每日一技大家提供了很多种，1006 期“图纸变更对比的几种方法”，如图 1，给大家做了一个汇总，不清楚的可以查看一下。

今天要说的是下一步，知道了变更的地方后，如何更新模型。我们根据变更内容的多少，依次提供如下三种方法:1.根据对比前后版本图纸，在 CAD 中将变更处标注出来，对着AD修改模型立件

如果变更内容不是很多，只有局部发生变化，我们就可以对着图纸，直接在模型中修改。

这种方法简单，不需要重新导图;但是不容易精确定位变更后管线的位置，除非逐个测量。不过对于大部分没有严格精准位置的管线这种方法还是可行的。再有，可能会漏改。

2.将变更后的 CAD 导入模型中，边对比边修改

这种方法适用于变更地方较多，且位置复杂，不容易定位的情况。但有一个问题，重新导入图纸后，模型会将图纸盖住(线框模式除外 )，此时该怎么处理呢?

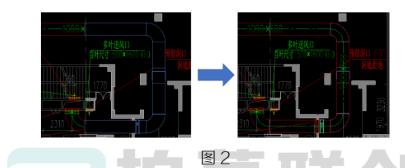

(1)导入图纸时，勾选“仅当前视图”，图纸设置为“前景”这种处理方式可以看见图纸，但是往往因为图纸中的一些填充图案等不容易选中模型图元，如图 2所示

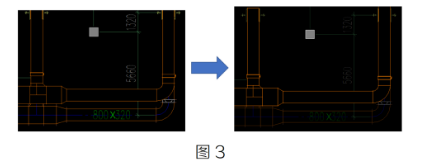

如果采用“背景”模型与图纸不容易区分，这个时候，我们可以将导人的图纸设置为“半色调”，如图3所示，这样可以区分的清楚一些:

3.删除已有模型，重新绘制模型

对于图纸变动量特别大的，面目全非那种，可以直接删除原有模型，重新绘制。当然，这也取决于个人，如果觉得修改比重新建快可以选择修改。不过考虑到现在翻模插件如此便利，重新翻模也不失为一种好的方案。
