很多朋友在管道出图的时候都会纠结一个问题，到底是单线出图好还是双线出图好，个人觉得如果是在管综图中双线比较好，单专业出图则单线比较好，但是单线出图有时会出现一些尴尬的情况，今天给大家分享一个单线管道出图时上升或者下降符号不显示的小技巧。如图1所示，为两个不同高度的单线管道，但是无上升或者下降符号。图 2为两个不同高度的单线管道，但在连接处可以看到管道的上升或者下降。

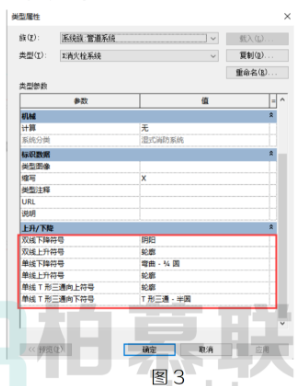

首先我们来了解管道上升或者下降的符号的设置，打开项目浏览器，找到管道系统，选择任意一个管道系统，单击类型属性，进入到类型属性对话框，如图3所示，不管是单线模式或者双线模式，上升或者下降都是由此控制的。
但是有些朋友明明如上图 3 所示也都设置好了，但是还是会出现上图 1所示的情况，那这个是什么原因呢，这个其实是和可见性图形替换中模型类别设置有关联，我们在模型类别中找到管道，点开左侧的“+”号，这个时候会发现，隐藏菜单中出现了“中心线”“升”“降”三个选项，如图 4所示，我们只需要将其中的升”、“降”两个选项勾选上，单线模式下管道升降就会出现升降符号啦。
