在复杂 BIM 项目中，模型构件种类繁多(如不同专业、材质、施工阶段)，直接查看原始模型易造成视觉混乱。通过“视图过滤器按规则对构件过滤显示，可直观区分关键信息，提升团队协作效率。1.进入可见性或图形进入“视图”选项卡 →“图形”面板 → 。如图 1
2.定义过滤规则

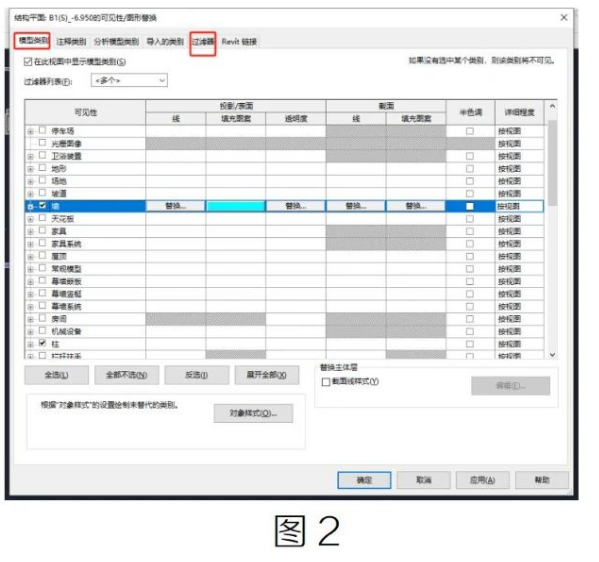

进入模型类型或过滤器，选择你所需要显示的构件或构件的颜色(以墙柱为例)，设置好后点击确定，即可在当前视图仅显示所选构件。如图2
3.从当前视图制作视图样板点击从当前视图制作视图样板，即可生成一个只显示所选构件的视图样板。如图 3
4.运用视图样板在其他视图中，点击视图样板，选择我们新建的视图样板，点击确定，即可在其他视图中直接只显示所选的构件。如图4
这样能更快的在不同平面中更加快捷简便的区分不同的构件。
