相信大家经常会用到“明细表”来快速的对我们的模型进行统计与算量，这里讲述一下给明细表添加“计算参数”的方法。

例:如图 1.当中是我们创建的一个以“放样”来建立轮廓为圆形，半径为 1000mm 且路径曲折的常规模型。如图1.图2

像这样的常规模型如果我们需要知道它的长度我们怎么去设置呢?新建一个常规模型明细表，在明细表属性里面“字段”图 3.

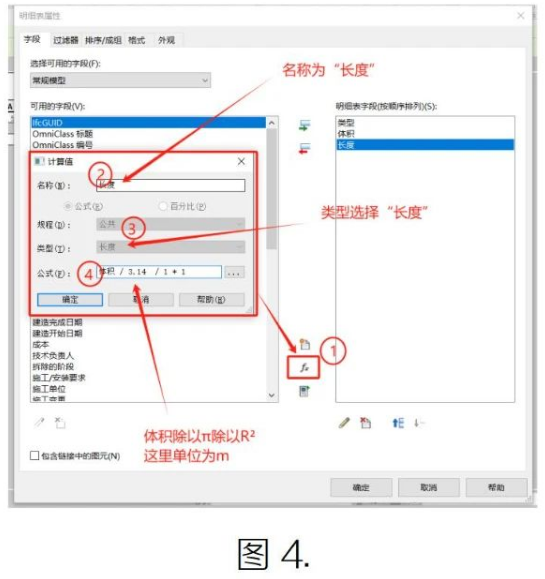

这里我们就需要用到“计算参数”这个功能，大家应该知道圆柱的体积除以圆的截面积等于长度，那我们应该怎样去添加这个计算公式呢?在明细表属性面板里面 fx 就是我们的“计算参数”功能。点击后依次按照如图 4.设置

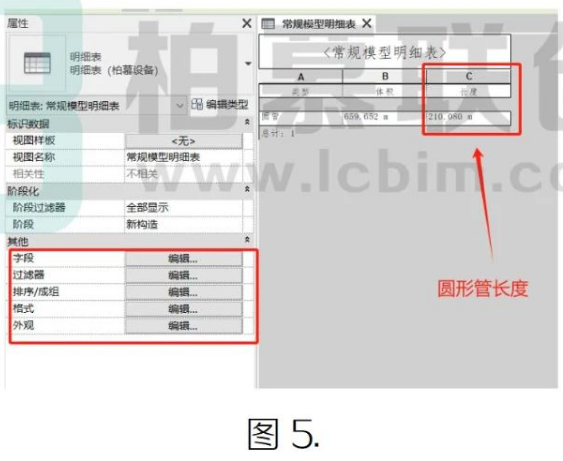

将我们的计算公式编辑好后，生成明细表，设置好明细表“格式”和“排序/成组”等，曲折的圆形管长度就自动计算出来了如图 5.

相应的，我们只要知道计算规则，再根据已有的数据，明细表就可以提出我们想要的数据。

注:

指定视图样板:适用于长期稳定的视图，如出图视图或用于展示的三维等。

应用视图样板:适用于需要灵活变动的临时视图，如建模视图个人三维视图等
